一、每张吸收卡掌握的区域都有几列像素不显示
室内P1.538全彩模组，模组分辨率208104，1/52的扫描办法，HUB320接口，采取A6同异步双模播放盒和R320小间距专用吸收卡，每张R320带载的区域有几列像素无法显示。
办理方法
1.智能设置操作的时候模组宽度为16，选择对应的驱动芯片和译码，勾选大于32扫；
2.设置数据组交流和数据组偏移：序号1~10无需偏移，默认数值为“0”，序号11~20设置偏移数值为“16”。
二、LS9929+9727芯片的模组，只显示赤色
显示屏及问题解释
HJ室内P2.5全彩显示屏，模组分辨率12864，1/64的扫描办法，LS9929+9737芯片，调试完成后显示屏只显示赤色，绿色和蓝色不显示。
办理方法
在HDSet调试软件的扩展属性里面取消勾选“新接口”即可。
三、显示屏顶部第一个接口显示非常

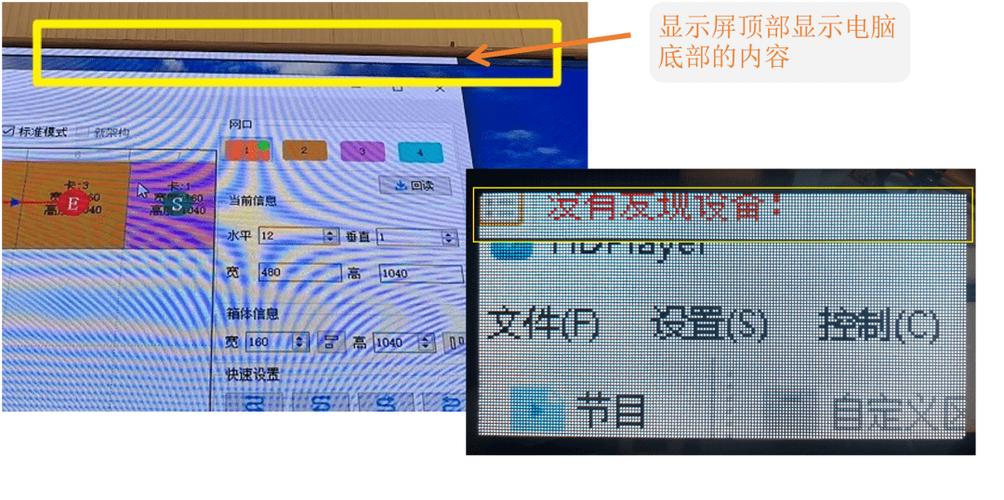

室内P2全彩显示屏，模组分辨率16080，利用R516吸收卡，每张吸收卡带载1张模组宽，13张模组高（即分辨率为：1601040），显示屏顶部显示电脑底部的画面。
办理方法
加吸收卡带载，缘故原由是吸收卡极限掌握范围1281024（即13万点）,而该案例中一张吸收卡实际带载16.6万点，已经超出了吸收卡的极限带载范围。
在软件调试上，为了帮助现场技能员能够快速的调试和定位问题，我们的调试软件HDSet也在不断的优化和改进，新增了“新流程”调试办法。“新流程”不仅优化了软件的界面，还新增了多个实用的调试功能。
新流程紧张功能
1.吸收卡参数、连接关系分开独立发送；
2.数据组交流引导式——智能描组；
3.指定吸收卡参数锁定（只锁吸收卡参数，不锁连接设置）；
4.工厂老化的所有吸收卡坐标复制模式；
5.Mapping功能，显示吸收卡的位置及走线顺序；
6.支持发送卡的网口备份、发送卡间备份；
7.发送卡与各张吸收卡之间网线丢包率检测。
个中“智能描组”、“参数锁定”和“Mapping”功能在日常调试中能够帮助技能员调试和定位问题。
一、智能描组
用于将数据组两两交流进行画面调度，需在智能设置完成后进行配置。
如上图所示：
赤色区域代表横向有几组数据，取决于多开数，如果是普通输入，则只有1列，二开则有2列，以此类推；绿色区域代表纵向有几组数据，取决于箱体高度与数据组高度；蓝色区域为详细描组区域，启用智能描组夹帐动输入。
操作步骤1. 选择所有吸收卡或者指定吸收卡，单击“数据组交流”，此时确认下该界面与箱体模组分布同等；2. 然后勾选“启用”，再点击“重置”，此时蓝色区域会全部打消，LED屏幕也会亮起第一组数据；3. 根据LED屏幕亮的位置在数据组交流界面点击相应的位置，哪里亮点哪里，依次进行。描组过程中，如碰着LED屏幕无显示，则需点击空组，如果点击位置缺点，返回重新操作即可。
二、参数锁定
参数锁定功能支持将指定吸收卡参数锁定，在KTV、酒吧、沙盘屏等异形LED显示屏的调试中常常利用到。
操作步骤1. 点击吸收卡参数界面任意空缺处，输入英笔墨母“cssd”；
2. 在弹出的参数锁定界面设置吸收卡参数锁定模式，点击“参数锁定”按钮。
吸收卡参数锁定支持3种模式：
A.单个网口里面的某一张吸收卡；
B.单个网口里的所有吸收卡；
C.所有网口里的吸收卡。
三、Mapping功能
Mapping功能可清晰获取吸收卡的位置和走线办法，让箱体连接轻松大略，问题箱体能快速定位。
操作步骤1. 首先须要担保吸收卡参数调好并正常显示；2. 把发送真个各个网口通过网线与吸收卡连接起来；3. 选择新流程，点击显示屏配置，进入连接设置界面，开启Mapping；4. 开启Mapping后，LED屏会显示下图类似画面；5. xx表示网口序号(01-16)；#xxx：表示相应网口内的吸收卡序号(001-255)；6. 根据LED屏的实际连接顺序显示，在连接设置界面相应设置好各个网口的吸收卡连接顺序图后，点击“发送&固化”；7. 末了，在原“开启mapping”按钮上面点击“关闭mapping”，即可查看整屏显示是否正常。
支持Mapping功能需知足的条件：
A.软件版本：HDSet V2.1.0.3及以上版本
B.吸收卡固件版本：V22.xx.xx.xx及以上版本
C.发送卡的FPGA固件版本：须要支持新流程及支持Mapping功能
D.吸收卡写入字库文件，打开HDSet软件，点击固件升级，进入字库界面，选择文件，点击写入。
