(1.中航工业西安航空打算技能研究所,陕西 西安710068;

2.集成电路与微系统设计航空科技重点实验室,陕西 西安710068;

基于GJB289A总线SoC芯片的1553模块设计与实现_总线_模块 基于GJB289A总线SoC芯片的1553模块设计与实现_总线_模块 科学

3.西安翔腾微电子科技有限公司,陕西 西安710068;4.中航工业陕西宝成航空仪表有限任务公司,陕西 宝鸡721006)

基于GJB289A总线SoC芯片的1553模块设计与实现_总线_模块 基于GJB289A总线SoC芯片的1553模块设计与实现_总线_模块 科学
(图片来自网络侵删)

传统的1553模块紧张采取DIP封装的协议处理器、计时器、收发器设计,PCB板重量大、功耗高、可靠性及掩护性差,难以知足新型武器装备的“小、低、轻”哀求。
提出了一种基于自主正向的高速GJB289A总线(1~10 Mb/s)SoC芯片的1553模块设计方案,从硬件及软件设计上阐述了基于GJB289A总线SoC芯片的1553模块的设计与实现,并提出了该模块的技能上风。
该模块是一款集成终端SoC芯片的GJB289A总线通信设备,实现了GJB289A总线中的BC、RT功能。
该模块功耗低,性能、功能稳定可靠,可移植性强,集成度高,具有较高的成熟度,知足机载航空电子系统总线设计哀求,已成功运用于多个项目中。

TN495;V243.1

文献标识码:A

DOI:10.16157/j.issn.0258-7998.2016.07.042

中文引用格式:刘航,赵川,寇学锋,等. 基于GJB289A总线SoC芯片的1553模块设计与实现[J].电子技能运用,2016,42(7):167-170.

英文引用格式:Liu Hang,Zhao Chuan,Kou Xuefeng,et al. The design and realization of 1553 module based on the GJB289A bus system SoC chip[J].Application of Electronic Technique,2016,42(7):167-170.

0 概述

本文提出了一种基于HKS1553BCRT芯片的1553(Multi Bus Interface)模块设计与实现方案[1-2],能够很好地办理传统GJB289A总线模块方案中电路设计器件选型分散性高,尤其在机载设备增加时,硬件设计占用板面大、功耗高、可靠性与智能化低的问题[3-4]。
从而冲破了国外在GJB289A总线设备上的垄断,对我国航空电子系统的发展及自主研究具有深远的意义[5-6]。

基于自研GJB289A总线SoC(System On Chip)芯片的1553模块设计方案中核心器件采取的HKS1553BCRT芯片是一种集成了微处理器、GJB289A总线协议处理器以及多种外设资源的片上系统。
该芯片是一款智能化、通用化、小型化的通信处理芯片,可运用在多种GJB289A总线接口模块中[7-8]。

1 1553模块设计

本模块基于HKS1553BCRT进行设计,实现GJB289A规定的总线掌握器(BC)、远程终端(RT)和总线监控器(BM)功能。
模块内部集成计时掌握模块,完成实时时钟、韶光间隔计时器和看门狗计时器功能,片内集成双端口随机存储器和静态随机存储器,静态随机存储器供芯片微处理器和协议处理器利用,模块供应主机接口,合营双端口存储器可完成1553模块与主机数据交互功能。

1.1 硬件设计

该模块的硬件采取自主知识产权的HKS1553BCRT芯片外加赞助电路设计,架构设计灵巧,改换连接器接口知足不同的功能需求,实现多功能,低本钱的模块设计,本模块紧张采取PCI接口。
1553模块紧张功能单元:HKS1553BCRT芯片、GJB289A总线收发电路、时钟电路、电源转换电路、复位电路、串行接口电路、主机接口电路、JTAG接口电路。
其硬件架构如图1所示。

1.1.1 GJB289A总线收发电路

HKS1553BCRT芯片供应1路双余度GJB289A总线接口,通过总线收发器和变压器实现GJB289A总线数据收发,总线收发器采取双通道GJB289A总线收发器,传输速率为1 Mb/s和2 Mb/s自适应。
设计时须要利用1片高速收发器,通过变压器耦合办法连接到总线上,总线收发器采取自研的HKA32201收发器。
图2所示为变压器耦合办法连接电路图。

1.1.2 时钟电路

1553模块中须要利用时钟的电路有:HKS1553BCRT芯片、GJB289A总线协议处理器、UART接口。
个中,HKS1553BCRT芯片系统时钟为33 MHz,内部进行2倍频供应ARM7TDMI处理器核利用。
GJB289A总线协议处理器时钟为12 MHz,通过N倍频(N为1~10之间的整数)作为GJB289A总线传输时钟,最大传输速率可达10 Mb/s,UART事情时钟为3.686 4 MHz。

1.1.3 电源转换电路

1553模块采取+5 V供电,通过PCI接口进入模块,模块内须要+3.3 V、+2.5 V和+1.8 V事情,个中HKS1553BCRT芯片利用+3.3 V+1.8 V,桥协议芯片PCI9056利用+3.3 V和+2.5 V,采取TI公司的电源转换器TPS75733、TPS75725和TPS75718实现。
该类电源变换器输入电压0~+6 V,输出电压固定为+3.3 V、+2.5 V或+1.8 V,最大输出电流3 A。

1.1.4 主机接口

HKS1553BCRT芯片供应接口办法选择,分别支持LBE总线、VME总线、PCI总线(通过PLX9054/PCI9056桥接器)、PCI-Express总线访问(通过PEX8311桥接器)[3],本模块采取PCI接口。
主机接口为PCI接口时,如果选用PCI9056桥接器,Ready#旗子暗记须要利用470 Ω上拉电阻,PCI总线设计应符合PCI规范哀求,把稳LBE、VME总线电平特性。

1.2 软件设计

本模块设计的软件为系统供应2 Mb/s的GJB289A总线数据通信功能,可分为传输层软件(以下简称“SOC_289A_TRAN”)、驱动层软件(以下简称“SOC_289A_DRV”)和运用层软件(由用户根据系统需求进行开拓)。
个中SOC_289A_TRAN软件驻留在1553的Flash上,电后自动加载运行,实现GJB289A总线的数据传输。
SOC_289A_DRV为系统供应掌握1553接口和数据收发接口,完成主机与目标机之间的GJB289A总线数据通信。
1553模块软件之间的调用关系如图3所示。

1.2.1 传输软件

SOC_289A_TRAN软件固化在目标机的Flash中,系统上电后,SoC芯片会自动从Flash芯片加载传输软件并运行,查询并获取子系统主机命令字,对命令字解码并完成对应命令须要完成的功能,个中包括:1553产品启动模块、主机命令相应模块、中断处理模块。
传输软件简要构造图如图4所示。

1.2.2 驱动软件

SOC_289A_DRV软件作为运用软件和系统硬件资源的中间层,由系统运用软件调用,完成对1553的掌握和总线通信功能。
个中包括:1553掌握功能、计时掌握功能、掌握功能、系统掌握功能、中断掌握功能、1553存储访问功能、1553主机接口配置功能。
接口构造图如图5所示。

2 设计验证

基于HKS1553BCRT芯片的1553模块经由了充分、全面的有效性验证,紧张包括协议符合性验证、电气特性验证和环境性验证。

协议符合性验证中构建一个终端有效性(VTP Validation test plan)验证平台,开拓验证软件合营平台验证终端有效性。
验证方法为:指令相应测试哀求终端对所有的合法指令做出精确的相应;有效指令字的间隔韶光为2.0 μs~6.0 μs,韶光超过7.0 μs时,应作无相应超时处理等。

电气特性验证中构建一个电气特性有效性(Acceptance Test Plan,ATP)验证平台,开拓验证软件合营平台验证电气特性有效性。

本模块产品知足的环境试验温度为-55 ℃~+70 ℃。

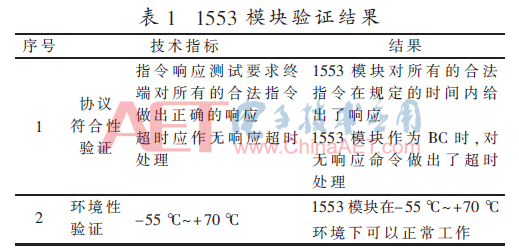

经协议符合性验证、电气特性验证和环境性验证基于HKS1553B芯片的1553模块符合系统需求,模块的验证指标如表1所示。

3 技能上风

本模块所利用的芯片HKS1553BCRT支持总线速率1~10 Mb/s可配置,本模块的运用为高速GJB289A数据总线在航空领域的成功运用供应了技能支撑。
1553模块的软硬件办理方案全部为自主正向设计,拥有完备自主知识产权,适用于机载领域高效率的总线调度策略(基于ISBC协议的总线掌握技能和总线通信配置表优化算法),部分指标优于国内外同类技能,总体技能水平居该领域海内领先,达到国际前辈水平。
详细比拟结果拜会表2。

4 总结

本文提出了一种基于GJB289A总线SoC芯片的1553模块设计与实现方案,该模块设计方案采取了GJB289A总线SoC芯片,此芯片集成了处理器、协议处理器,大大提高了数据可靠性。
该方案在系统微型化、功耗、本钱、面积和体积上具有巨大上风,知足了新一代航空电子系统对GJB289A总线模块电路设计的哀求。
目前该1553模块已成功地运用于某型号任务机,并随整机完成了首飞,已通过各种试验验证。
本文提出基于GJB289A总线SoC芯片的1553模块的设计方法,对后续GJB289A数据总线系统运用供应了主要的参考代价。

参考文献

[1] 田泽,韩炜,赵强,等.1553B总线接口SoC设计与实现[J].航空打算技能,2008(9):15-21.

[2] MIL-STD-1553.Protocol Tutoria[S].Conder Engineering,Inc.2004.

[3] PCI Special Interest group.PCI local bus specification,Draft Revision 2.2[S].1998.

[4] 郭泽仁.1553B总线系统优化及可靠性设计[J].山东理工大学学报(自然科学版),2008,22(1):67-70.

[5] 雷勇,吴勇,潘莉.基于USB的1553B总线通用接口研究[J].打算机丈量与掌握,2010,18(4):861-864.

[6] 赵月琴.基于BU-61580的嵌入式1553B终真个设计[J].航空兵器,2004(4):28-31.

[7] 王学宝,黄志立,朱勇.基于ARM的智能1553通讯模块设计[J].微打算机信息,2010(8):117-119.

[8] 宋小庆,熊全谦.1553B总线的信息传输调度策略[J].装甲兵工程学院学报,2010(1):58-62.
