比如，北京数字光芯科技有限公司的展台就带来了由京津冀三地多家单位共同完成的多款数字光场芯片产品。个中，完成于今年8月的4800万像素硅基液晶数字光场芯片，是目前天下分辨率最高的硅基液晶芯片。
北京数字光芯科技有限公司首席实行官孙雷先容，数字光场芯片是可通过打算机数字旗子暗记掌握形成任意光场图形的芯片的统称，可以帮助人类通过信息技能实现任意所需的光场。
数字光场芯片广泛运用于工业和民用领域的各个方面，在电影、投影仪、激光电视、智能车灯、虚拟现实、印刷打印、光固化3D打印、PCB电路板曝光、芯片光刻等领域起着重要的浸染。孙雷阐明，“比如手机里面所有的芯片、所有的电路板都是靠光场来形成线条。包括屏幕的显示，指纹的识别，摄像头的运用，事实上都是图案化的晶体管和图案化的光场。手机的上千个零部件里，可能只有电池和机壳不须要光场。”

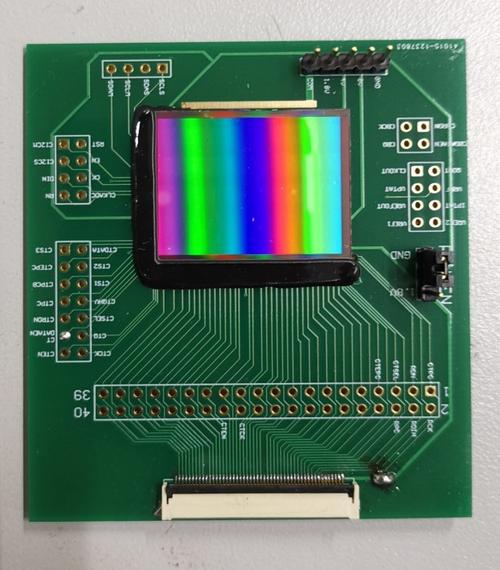

刚刚完成的4800万像素硅基液晶数字光场芯片，可对4800万个像素进行独立掌握。将原硅基液晶芯片单芯片分辨率天下记录由983万像素提高了4.8倍，达到4800万像素。同时也是我国首款工业数字光场芯片，在研发过程中各研发机构协同创新，实现了自主设计、自主流片、自主测试、自主封装、自主集成并节制了100%的知识产权。
数字光芯片技能升级的意义在哪儿呢？孙雷说，数字光芯片的进步或将带来新的“数字革命”，实现电子和芯片领域的完备数字化制造。“在民用显示领域，可以为大家供应更高分辨率的电影投影画面、虚拟现实效果。现在的虚拟现实技能在运用时，常常会涌现模糊、卡顿、‘纱窗’征象、‘马赛克’征象等，而当我们有了更高的分辨率，这些问题都会得到改进。”而该芯片量产后，还将广泛运用于工业数字曝光领域，如光固化3D打印、PCB数字曝光、数字光刻等领域。
孙雷谈到，我国每年入口数字光场芯片总额超过100亿公民币。目前我国数字光场芯片在民用市场和工业领域都紧张来自入口，“工业数字光场芯片将成为我国智能制造行业核心技能攻关的核心沙场之一。”
