PCF8563T/PCF8563/AIP8563_存放器_准时器

其紧张特点如下：

● 低休眠电流；范例值为0.25uA（VDD=3.0V， Tamb=25℃）

● 400KHz的I2C总线接口（VDD=1.8～5.5V时）

● 可编程时钟输出频率为： 32.768KHz， 1024Hz， 32Hz， 1Hz

● 报警和定时器

● 掉电检测器

● 内部集成的振荡器电容

● 片内电源复位功能

● I2C总线从地址：读， 0A3H；写， 0A2H

● 开漏中断引脚

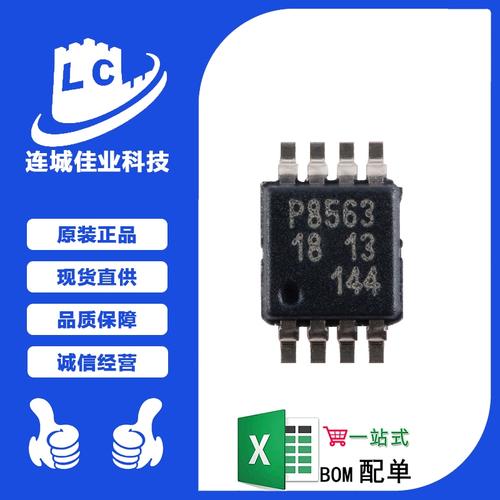

● 封装形式： DIP8、 SOP8、 TSSOP8、 MSOP8

运用：

★ 便携仪器

★ 传真机

★ 复费率电能表、IC 卡水表

★ 门禁、考勤机

★ 时钟日历

★ 移动电话

尺寸最大值

功能解释

PCF8563T/PCF8563/AIP8563 有 16 个 8 位寄存器：一个可自动增量的地址寄存器，一个分频器（用于给实时时钟 RTC供应源时钟） ，一个可编程时钟输出，一个定时器，一个报警器，一个掉电检测器和一个 400KHz I2C总线接口。

所有 16 个寄存器设计成可寻址的 8 位并行寄存器，但不是所有位都有用。
前两个寄存器（内存地址 00H， 01H） 用于掌握寄存器和状态寄存器，内存地址 02H～08H 用于时钟计数器（秒~年计数器），地址 09H～0CH 用于报警寄存器（定义报警条件） ，地址 0DH 掌握 CLKOUT 管脚的输出频率，地址0EH 和 0FH 分别用于定时器掌握寄存器和定时器寄存器。
秒、分钟、小时、日、月、年、分钟报警、小时报警、日报警寄存器，编码格式为BCD，星期和星期报警寄存器不以BCD 格式编码。

当一个 RTC 寄存器被读时，所有计数器的内容被锁存，因此，在传送条件下，可以禁止对时钟/日历芯片的错读。

报警功能模式

一个或多个报警寄存器 MSB（AE=Alarm Enable 报警使能位） 清 0 时，相应的报警条件有效，这样，一个报警将在每分钟至每星期范围内产生一次。
设置报警标志位AF（掌握/状态寄存器 2 的位3）用于产生中断， AF 只可以用软件打消。

定时器

8 位的倒计数器（地址 0FH）由定时器掌握寄存器（地址 0EH，拜会表 22）掌握，定时器掌握寄存器用于设定定时器的频率（4096，64，1，或 1/60Hz），以及设定定时器有效或无效。
定时器从软件设置的 8 位二进制数倒计数，每次倒计数结束，定时器设置标志位TF（拜会表 4），定时器标志位TF 只可以用软件打消，TF 用于产生一个中断（/INT），每个倒计数周期产生一个脉冲作为中断旗子暗记。
TI/TP（拜会表 4）掌握中断产生的条件。
当读定时器时，返回当前倒计数的数值。

CLKOUT 输出

管脚 CLKOUT 可以输出可编程的方波。
CLKOUT 频率寄存器（地址 0DH；拜会表 20）决定方波的频率，CLKOUT 可以输出 32.768KHz（缺省值），1024，32，1Hz 的方波。
CLKOUT 为开漏输出管脚，通电时有效，无效时为高阻抗。

复位

PCF8563 包含一个片内复位电路，当振荡器停滞事情时，复位电路开始事情。
在复位状态下， I2C 总线初始化，寄存器 TF、VL、TD1、TD0、TESTC、AE 被置逻辑 1，其它的寄存器和地址指针被清0。

以上便是PCF8563T/PCF8563/AIP8563的功能先容，因文章篇幅有限，更多功能先容（掉电检测器和时钟监控，寄存器构造，掌握/状态寄存器，秒、分钟和小时寄存器，日、星期、月、世纪和年寄存器，报警寄存器，CLKOUT 频率寄存器，倒计数定时器寄存器，EXT_CLK 测试模式，操作举例，电源复位（POR）失落败模式，I2C 总线特性，启动（START）和停滞（STOP）条件，位传送，标志位，I2C 总线协议）可以在华强电子网，IC交易网，马可波罗，维库电子网，立创商城，正能量咨询发卖员领取PDF资料。

PCF8563T/PCF8563/AIP8563常见的问题：成品抽检时创造有些产品时钟均匀每天慢了20秒旁边，而有些是正常的。

答案：这个问题紧张缘故原由在于你的PCF8563的晶振部分电路的设计与调度。

紧张在于送选取的32.768KHz 和对应的电容的偏差，以及你是否有针对性调度。

一定须要确保PCF8563的时钟输入管教的32.768KHz越精确越好。

石英晶片频率调度

方法 1：定值 OSCI 电容――打算所需的电容均匀值，用此值的定值电容，通电后在 CLKOUT 管脚上测出的频率应为 32.768KHz，测出的频率值偏差去取决于石英晶片，电容偏差和器件之间的偏差（均匀为± 5×10 -6），均匀偏差可达 5 分钟/年。

方法 2：OSCI 微调电容――可通过调度 OSCI 管脚的微调电容使振荡器频率达到精确值，这时可测出通电时管脚CLKOUT 上的 32.768KHz 旗子暗记。

方法 3：OSCI 输出—直接丈量管脚OSCI 的输出。
