一、RAVPOWER 29W快充移动电源外不雅观
包装盒采取黄绿配色，侧面印有产品名称、移动电源外不雅观图以及五大特性标识等信息。
包装盒采取翻盖式设计，翻开封面即可看到产品实体以及利用场景图，展示效果好。
盒子背面有移动电源给条记本充电场景图以及干系参数信息。
打开包装盒，内部利用透明塑料盒对产品进行固定和保护。
包装内含移动电源、USB-A to USB-C数据线、收纳袋和利用解释书。
移动电源和数据线可同时放入收纳袋中，携带十分方便。
移动电源接口端外壳为灰色，别的机身壳均为白色，外壳表面磨砂处理，边角过渡圆润，产品整体设计十分简约。
机身灰色外壳部分特写，侧面是电源键和LED指示灯，顶面是1A1C两个接口，接口旁分别标注PD和ISmart字样。
背面外壳上标注移动电源的参数信息。
移动电源参数特写型号：RP-CPBN001锂电池容量：10000mAh/36.3Wh锂电池最小容量：9700mAh/35.21Wh额定容量：2100mAh/30.45Wh 14.5V/2A锂电芯：2INR21/70PD输入：5V3A、9V2A、12V1.5A 18W MaxPD输出：5V3A、9V3A、12V2A、14.5V2AiSmart输出：5V3A、9V2A、12V1.5A总输出：29W Max制造商：深圳市邻友通科技发展有限公司
利用游标卡尺实测移动电源长111.1mm。
宽度为51.4mm。
厚度为24.8mm。
移动电源净重约为191g。
利用ChargerLAB POWER-Z KT002检测USB-A口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A、DCP和QC2.0/3.0协议。
其余利用KT002检测USB-C口输出协议，显示同样支持Apple 2.4A、Samsung 5V/2A、DCP和QC2.0/3.0协议。
除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V2.4A、9V3A、12V2A、14.5V2A四组固定电压档位。
二、RAVPOWER 29W快充移动电源拆解
将机身壳拆开，边缘采取卡扣进行封装。
导线和镍片焊接处粘贴高温胶带绝缘，热敏电阻打胶和粘贴绝缘胶带处理，PCB板利用螺丝进行固定。

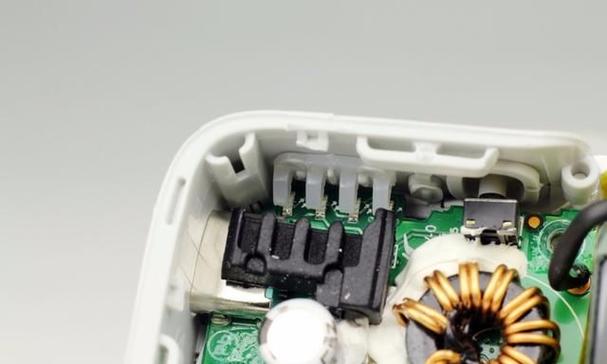

导光片上覆盖玄色塑料隔离板，防止串光。
PCB板正面一览，电感、电容以及热敏电阻打胶处理。
PCB板背面一览。
经由对PCB板正背面电路不雅观察剖析创造，RAVPOWER 10000mAh 29W PD快充移动电源采取协议芯片掌握，一起通过升降压IC进行电压转换，其余一起降压5V，实现单路快充，双口输出功率智能分配的设计架构，两节21700电池串联。下面我们从电芯放电到两路输出来剖析各元器件的信息。
电芯和镍片点焊连接，此外粘贴青稞绝缘纸和绝缘胶带进行绝缘保护。
另一端同样利用镍片点焊连接，并且利用黄色导线连通PCB板。
电芯一端印有警示语，电池只为OEM利用，不是为消费者利用，如果看到这个标签，不要利用这个电池，LG化工网站上有更多信息。
电芯型号INR21700M50T，21700尺寸，5000mAh容量，充电限定电压4.2V。
HYCON宏康HY2120 2串锂电池保护IC，合营MOS管进行电池的过充过放过流保护。
HYCON HY2120 详细资料。
左侧三颗RU8205A锂电保护MOS管并联，来自深圳市锐骏半导体，和宏康HY2120组成电池保护。
USB-C双向升降压芯片采取南芯SC8915。南芯SC8815升降压电池充电器运用于1至6节电池，I²C可编程充电电流和充电电压、可编程放电输出电压、可编程输入/输出电流限定；内置10 位 ADC；拥有欠压保护，过压保护，过流保护、短路保护和热关断保护等多种保护功能；芯片内置两个开关管，外置两个开关管组成H桥同步升降压。单芯片完成充电/放电掌握，支持各种电压转换。
南芯SC8915资料信息。
外挂两颗泰德TDM3526 MOS管进行升降压电压转换。
Chipsea芯海科技CS32G020K8U6 32位MCU，CS32G020系列是芯海科技推出的支持USB Type-C和PD3.0协议的USB-C掌握器，可运用于PC电源适配器、手机充电器、移动电源、车充、HUB等领域。
CS32G020内嵌ARM Cortex-M0内核，主频最高48MHz，因而可以支持很广范围的工业掌握和须要高性能CPU的场合。内置64K字节程序flash，数据flash大小可配置(与程序flash共享) ，4K字节LDROM，8K字节SRAM。CS32G020封装包括QFN24和QFN32。
芯海科技 CS32G020K8U6 详细资料。
电源键特写，过孔焊接并打胶加固。
滤波电解电容来自永铭，规格为35V 100μF。
10mΩ电流取样电阻。
丝印3345的MOS管，用于USB-C口切换保护。
USB-C母座特写，过孔焊接固定。
矽力杰 SY8104 同步整流降压转换器，用于C口快充输出时，A口5V输出降压，最大输出电流4A。
矽力杰 SY8104 详细资料。
4R7电感特写。
微盟ME6203A33 3.3V LDO，为芯海MCU供电。
微盟ME6203 详细资料。
全部拆解完毕，来张百口福。
充电头网拆解总结
充电头网通过拆解创造，移动电源C口的升降压转换由南芯SC8915+泰德TDM3526来完成，A口由矽力杰 SY8104降压，实现单口输出快充，双口输出时A口以5V恒压输出。并且USB-C口双向快充由芯海科技CS32G020K8U6进行掌握，接口设有保护开关管。此外电芯保护电路由宏康HY2120搭配锐骏MOS组成，并配有热敏电阻进行温度监控，升降压电感打胶加固，输入输出有永铭电容进行滤波。移动电源壳体厚实，可为内部电池及PCB供应很好的保护，并且小体积可输出29W功率。
