单片机开拓板上蜂鸣器分为两种：一种称之为有源蜂鸣器，另一种是无源蜂鸣器
从外表来看，无源蜂鸣器是外部可以看到有电路板的蜂鸣器，而有源蜂鸣器则是利用了黑胶封装起来。
按照功能利用用场，蜂鸣器又可以分为电磁式蜂鸣器和压电式蜂鸣器
电磁式蜂鸣器由振荡器、电磁线圈、磁铁、振动膜片及外壳等组成。
接通电源后，振荡器产生的音频旗子暗记电流利过电磁线圈，使电磁线圈产生磁场，振动膜片在电磁线圈和磁铁的相互浸染下，周期性地振动发声。
压电式蜂鸣器紧张由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成，多谐振荡器由晶体管或集成电路构成，当接通电源后 (1.5~15V直流事情电压)，多谐振荡器起振.输出1.5~2.5kHZ的音频旗子暗记，阻抗匹配器推动压电蜂鸣片发声。
电磁式蜂鸣器便是我们利用到的有源蜂鸣器，而压电式蜂鸣器便是无源蜂鸣器，与之比较，有源蜂鸣器多的一个器件便是振荡器，有源蜂鸣器内部带震荡源，以是只要一通电就会叫，而无源内部不带震荡源，以是如果用直流旗子暗记无法令其鸣叫，必须要输出一定的脉冲频率才可以使得蜂鸣器鸣叫。利用单片机来掌握蜂鸣器时，还须要将旗子暗记进行放大之后才可以驱动起蜂鸣器，由于单片机IO引脚输出的电压不敷以供得起蜂鸣器事情，以是要经由放大电路之后才可以带的动起来。
无源蜂鸣器是没有正负之分的，类似于喇叭，只要在两个腿上加载不同的频率的电旗子暗记就可以实现发声，根据不同的频率所发出的声音也是不一样的。
有源蜂鸣器是有正负之分的，只须要在两个腿上加上电压旗子暗记就会发声，发出的声音腔调单一、频率固定。
如何掌握蜂鸣器的事情？
事实上，我们明白了事理之后，可以根据事理出发，改变单片机引脚输出的事情频率，从而改变蜂鸣器鸣叫的腔调。还可以改变输出电平的占空比，从而改变蜂鸣器输出声音的大小。

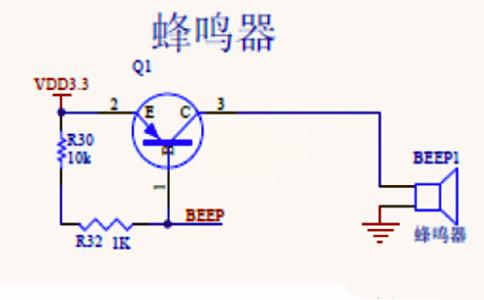

对付单片机来说，我们可用采取大林顿晶体管来掌握蜂鸣器，这样就可以办理由于单片机引脚输出电压带不动蜂鸣器的问题了。
达林顿晶体管阵列
ULN2003是一个单片高电压、高电流的达林顿晶体管阵列集成电路。它是由7对NPN达林顿管组成的，它的高电压输出特性和阴极箝位二极管可以转换感应负载。单个达林顿对的集电极电流是500mA。达林顿管并联可以承受更大的电流。此电路紧张运用于继电器驱动器，字锤驱动器，灯驱动器，显示驱动器（LED气体放电），线路驱动器和逻辑缓冲器。
ULN2003的每对达林顿管都有一个2.7kΩ串联电阻，可以直接和TTL或5V CMOS置。
紧张特点
500mA 额定集电极电流（单个输出）
高电压输出：50V
输入和各种逻辑类型兼容
继电器驱动器
ULN2003芯片怎么驱动无源蜂鸣器呢？
一种大略的方法是利用ULN2003芯片的开关特性和外部的方波旗子暗记源。方波旗子暗记源可以是一个单稳态触发器、一个555定时器或者一个微掌握器等。方波旗子暗记源的频率决定了无源蜂鸣器的腔调，方波旗子暗记源的占空比决定了无源脉冲的宽度。
VCC是电源正极，GND是电源负极，IN3是ULN2003芯片的第一起输入端，OUT1是ULN2003芯片的第一起输出端，BZ是无源蜂鸣器。方波旗子暗记源通过R1连接到IN3，R3是为了限定输入真个电流而加的保护电阻。当方波旗子暗记源输出高电平时，IN3吸收到高电平旗子暗记，OUT3导通，BZ两端有电压差，发生发火声音。当方波旗子暗记源输出低电平时，IN3吸收到低电平旗子暗记，OUT3截止，BZ两端没有电压差，停滞发声。这样就形成了一个周期性的声音驱动过程。
程序编写：
#include<reg52.h>
sbit beer=P2^0;
void delay(int i)
{
while(i--);
}
void main()
{
while(1)
{
beer=~beer; //通过取反延时，可用使得单片机引脚输出的旗子暗记是一个波形旗子暗记
delay(10000);
}
}
工控小新
在实际运用处所上，蜂鸣器的用场可谓是很常见的，一样平常来说都会选择利用蜂鸣器作为报警提示，或者作为一个旗子暗记反馈状态，比如涌现故障报警、开始启动提示等等。
