为什么须要这个电路？
由于做电路设计，很多时候就像在搭积木。一个电路模块，加上另一个电路模块，拼拼凑凑连起来便是一个电子产品了。
而各电路模块间常常存在电压域不一致的情形，不能大略直接相连。这时候模块间的通讯互连就要利用电平转换电路了。

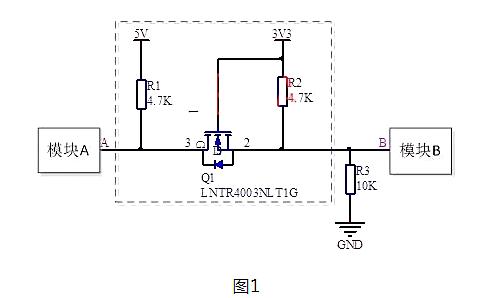

下图是用MOS管实现的“I2C总线电平转换电路”，实现3.3V电压域与5V电压域间的双向通讯：
挂在I2C总线上的有3.3V的器件，也有5V的器件，通过这个电路，各器件就可以一起愉快地玩耍谈天啦。
电路事理图的实物对照图如下：
实物的上拉电阻用了4.7K欧姆，可以供应更大的电流驱动能力。
在知足电路性能的条件下，该当用阻值更大的电阻，由于功耗更低更省电。
一、事理剖析
简化来看，留下I2C的一根线来剖析就可以了。
分四种情形：
当SDA1输出高电平时：MOS管Q1的Vgs = 0，MOS管关闭，SDA2被电阻R3上拉到5V。当SDA1输出低电平时：MOS管Q1的Vgs = 3.3V，大于导通电压，MOS管导通，SDA2通过MOS管被拉到低电平。当SDA2输出高电平时：MOS管Q1的Vgs不变，MOS坚持关闭状态，SDA1被电阻R2上拉到3.3V。当SDA2输出低电平时：MOS管不导通，但是它有体二极管！MOS管里的体二极管把SDA1拉低到低电平，此时Vgs约即是3.3V，MOS管导通，进一步拉低了SDA1的电压。
注：
低电平指即是或靠近0V。
高电平指即是或靠近电源电压。以是3.3V电压域的器件，其高电平为即是或靠近3.3V；5V电压域的器件，其高电平为即是或靠近5V。
详细哀求看芯片的数据手册是怎么解释这个限定范围的，常见的比如说0.3倍的“芯片供电电压”以下为低电平，0.7倍的“芯片供电电压”以上为高电平。
也便是说“芯片供电电压”为5V的时候，5 x 0.3 = 1.5V 以下为低电平，5 x 0.7 = 3.5V 以上为高电平。
下图为芯片数据手册里的截图：
某一个芯片数据手册里关于高低电平的阈值范围解释
二、把稳事变
以上是3.3V与5V之间的情形，如果换用其他电压域之间的转换，如3.3V、2.5V、1.8V等电压值的两两之间，须要把稳MOS管的Vgs开启导通电压。
给MOS管过高的Vgs会导致MOS管烧坏！
给过低的Vgs会导致MOS管打不开！
不同型号的MOS管这个参数值还不一样！
！
！
举例：个中一个厂家生产的2N7002的数据手册，Vgs不能超过正负20V
再来看一下，设计电路时Vgs可能设计过小的情形，下图是2N7002的数据手册：
举例：某厂家生产的2N7002的数据手册，Vgs开启电压最大值为2.5V
Vgs开启电压最大值为2.5V，解释如果Vgs小于2.5V，MOS管是可能不会被打开导通的。
以是上图的MOS管，在实际电路中Vgs最少要给到2.5V以上。而且为担保完备开启、完备导通，设计上要多留电压余量。末了尤其把稳用实验验证，确保万无一失。
电路设计一定要留足余量，不要搞到“无路可退”啊！
三、总结
3.3V跟5V互转的电路已经是一个经典电路，实在是硬件工程师居家旅行、护院看家，必备良药！
MOS管型号就记住用2N7002！
这个型号便宜，性能久经磨练。不像有些MOS管外型看起来跟2N7002一样，但实际是大功率的，有部分性能规格摧残浪费蹂躏了，有部分性能规格又不一定能知足须要，紧张是还贼贵。详细其他MOS是若何的这里就不细究啦。
关于电路的学习，希望大家，enjoy!
来源：电路啊
作者：LR梁锐
