A- 最宽松，适宜非专业焊接的工程师焊接的元件封装；
B- 通用，封装的尺寸比宽松小，适宜专业焊接职员手工焊接；
C- 最紧凑，最小的封装尺寸，适宜机器焊接。
用“封装天生器”天生封装之前最好对天生的封装哀求进行设置：工具——属性——常用设置
如果你想你的PCB板尽可能小，小空间尽可能塞多一点元件，那你就采取“C-最紧凑”的封装，到时候要么你苦练焊接技能，要么你就去请专业公司去焊接板子。
实在“封装天生器”天生的封装也是有臭虫的(bug)。不是指芯片长宽高档等的缺点，由于长宽高这些参数是可以设置的。有些封装的管脚序号与实际的不符，这就须要修正封装的管脚序号。本日我就碰到这样的晦气事，IS61LV256的TSOP封装如下：
可以看到IS61LV256的1脚在中央，逆时针转一圈到28脚。
1脚标志在左下角，管脚标号(pin number)看得不太清，可以通过下面办法看清楚pin number。
setup / drawing option / display / filled pads
取消filled pads，关闭了添补焊盘选项就可以看到中间的pin number了。
(我们这里还要关闭“Package Geometry”的“Assembly_Top”层才能看得清)
可以清楚得看到这个封装除了要把1脚标志移到中间之外，管脚的序号也要重新编号。修正方法如下：
1) 点击Edit – Text或菜单栏
2) 然后在命令栏选中1，输入22就改变了pin number
选中1，输入22，回车
可以看到封装的管脚标号已经改为22了。
3) 再确认一下，点击菜单栏的
，只选Pin(由于只要扼守脚Pin嘛)。
4) 单击所要看得Pin(左边数第一个管脚)
会弹出“Show Element”。
确实修正成功了J
接着修正其他管脚。这样就把全体元件封装修正完了。

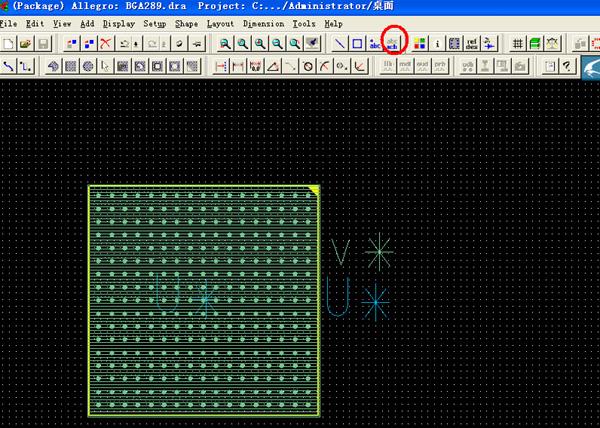

如果封装管脚(Pin)没有序号的话，可以点击
