什么因此太网变压器？（简介）
以太网是现实天下中最普遍的一种打算机网络。以太网有两类：第一类是经典以太网，第二类是交流式以太网。经典以太网因此太网的原始形式，运行速率从3~10 Mbps不等；而交流式以太网正是广泛运用的以太网，可运行在100、1000和10000Mbps那样的高速率，分别以快速以太网、千兆以太网和万兆以太网的形式呈现
而以太网变压器便是运用在个中的100、1000和10000Mbps速率交流式以太网的网络变压器，俗称网络变压器，又称网络隔离变压器，以太网隔离滤波器，局域网变压器等等
国产以太网络变压器
以太网变压器的浸染：
以太网变压器便是我们俗称网络变压器，其浸染可参照网络变压器浸染，大略来说可以分为三点：
网络变压器的浸染有三点：
1，旗子暗记传输：阻抗匹配(Bob Smith电路)，滤除共模滋扰，增强旗子暗记，可通报更远间隔
2，电流隔离：隔离PHY端和RJ45端直流分量，隔离外部滋扰，防雷击，耐2kV~3kV
3，旗子暗记耦合：外部设备为不同电平时，仅耦合互换旗子暗记，电平与PHY端同等，可保护PHY芯片
常用的以太网络变压器有哪些？
网络变压用具体有T1/E1隔离变压器；ISDN/ADSL接口变压器；VDSL高通/低通滤波器模块、接口变压器；T3/E3、SDH、64KBPS接口变压器；10/100BASE、 1000BASE-TX、2.5GBASE、5GBASE、10GBASE网络滤波器；RJ45集成变压器等
个中最常用的以太网络变压器有：（以下均为国产网络变压器产品）
10/100BASE贴片网络变压器H81601S H81621S H81606SP、
10/100BASE插件网络变压器有H82001D H81211D H82002D等
1000BASE-TX贴片网络变压器H82409S H82407S H82405S H82401S H84801S H84001S H85001S
1000BASE-TX插件网络变压器有H84801D H83601D H84802D H81801D等
2.5GBASE贴片网络变压器有2G52409S 2G52401S等
5GBASE贴片网络变压器有G52409S G52401S等、
10GBASE贴片网络变压器有G82409S G82401S，G82418S G82408S等
工业贴片网络变压器有：HX81601S HX81606S HX82401S HX82409S HX82407S HX82405S等
POE及POE+贴片网络变压器有：H81601SP H81606SP H82409SP H82405SP-7 HX82405SP-8 H82427SP HX82463SP HX82484SP等
10/100BASE贴片网络变压器H81601S H81621S
以太网变压器的事情事理：
要知道以太网络变压器事情事理，我们首先理解网络变压器的基本组成：
1，一样平常来说，网络变压器分T件，K件，K3件。T件Transforme为变压器件，即经磁路耦合浸染在变压器的次级端感应出感生电压
2，K件为共模扼流圈(CMC：Common mode Choke)
共模扼流圈可以传输差模旗子暗记，直流和频率很低的差模旗子暗记都可以通过，而对付高频共模噪声则呈现很大的阻抗，以是它可以用来抑制共模电流骚扰。
3，自耦合变压器(Center Tapped Auto-Transformer)
自耦合变压器对差模旗子暗记形成高阻抗，对共模旗子暗记基本上无影响，按照以上的
接线办法接入线路中，可以有效地进行旗子暗记传输，继而进一步减少及抑制了电磁滋扰。
网络变压器分T件，K件，K3件
网络变压器生产发展进程及现有生产厂家排名
网络变压器生产厂家按韶光发展可分为三个阶段
一，最早期是20世纪90年代初的国外企业在大陆投产的生产厂家，如思科普思等等
二，21世纪初00年旁边，台资企业的全面着花和海内少量厂家的崭露锋芒，如磁联元册等等
三，21世纪10年旁边，海内生产厂家及内地生产产区的全面着花，个中跑在一线的如：铭普经纬达攸特华壮大等等

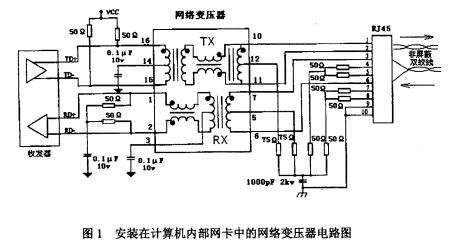

网络变压器产品图片及事理图（电路图）
百兆网络变压器产品图片
百兆网络变压器产品事理图（电路图）
百兆网络变压器产品事理图（电路图）
千兆网络变压器产品图片
千兆网络变压器产品图片H82409S
千兆网络变压器产品事理图（电路图）
千兆网络变压器产品事理图（电路图）
万兆网络变压器产品图片
万兆网络变压器产品图片
万兆网络变压器产品事理图（电路图）
