本日充电头网将连续为大家带来一款公牛5V/1A 5W充电器的拆解，一起来看看这款产品的内部用料如何。
一、公牛5W充电器外不雅观
这款充电器采取白色外包装盒，正面印着产品的外不雅观图片。产品名称：公牛USB充电器；产品的三大买点：优质芯片、5重保护、1年质保。
在包装盒背面标注了产品的特点、产品以及厂商信息。产品型号为GNV-AUB051，输入：100-240V~ 50/60Hz，0.2A；输出：5V/1A，已经通过了CCC认证。
公牛的线下渠道非常强大，以是这款充电器的包装盒采取带挂钩设计，以便线下发卖展示。
包装盒里面，充电器利用塑料透明内衬固定，重量小，方便线下运输。
充电器的整体机身比较调皮，长条形状，纯白色外不雅观。带有一个USB-A输出接口，接口上方印有BULL的logo。
输出接口特写，内部采取白色胶芯。
充电器标配的是国标插脚，不可折叠设计，插脚侧印有产品参数信息。
产品型号为GNV-AUB051，输入：100-240V~ 50/60Hz，0.2A；输出：5V/1A，已经通过了CCC认证，公牛集团株式会社制造。
与苹果原装5W充电器比较，公牛5W充电器体积略大。
长度方面，公牛5W充电器比苹果原装充电器多出三分之一旁边。
充电器净重约为25.5g。
利用ChargerLAB POWER-Z KT001检测充电器的输出协议，显示仅支持USB DCP5V/1.5A充电器协议。
二、公牛5W充电器拆解

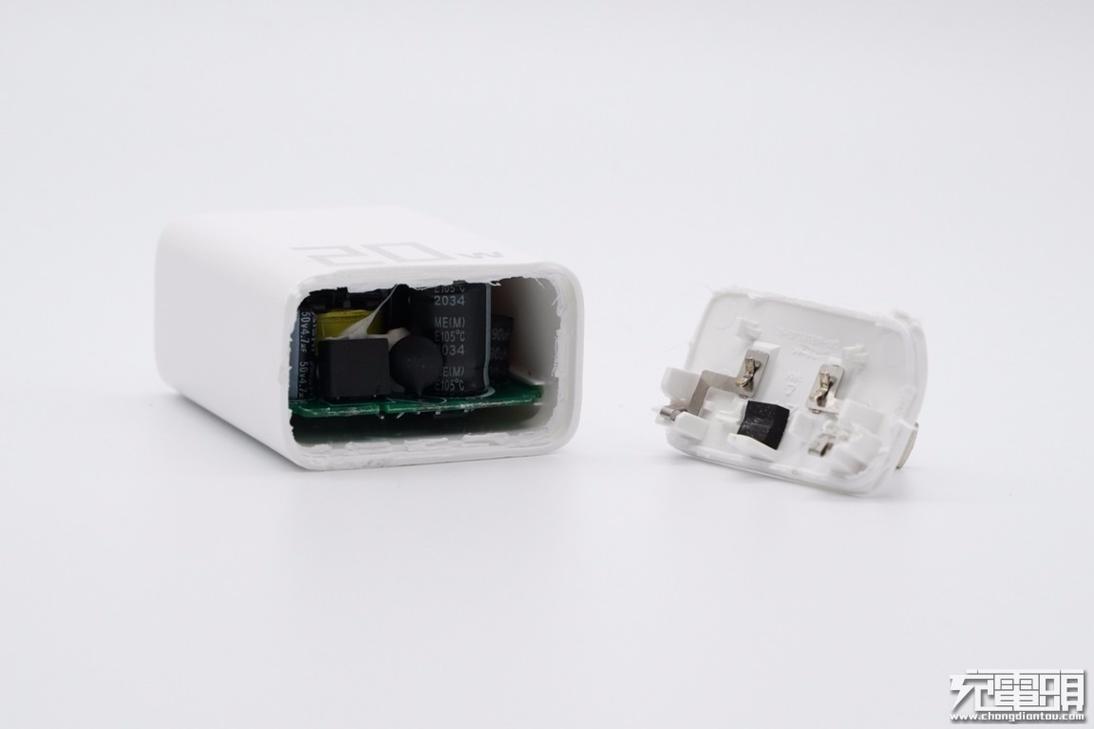

从充电器的AC插脚侧打开外壳，可以看到，PCB板和插脚之间通过弹片导通。
PCB板正面一览，输入端采取一颗保险丝，用热缩管包裹，其余还有两颗电解电容做输入滤波。变压器上贴有标签，印着产品型号。低级部分和次级部分之间有塑料绝缘档板隔离，USB输出接口阁下采取一个绿宝石的固态电容做输出滤波。
输入端采取热缩管包裹的保险丝。
两颗输入滤波电解电容均来自BERYL绿宝石，规格为 400V 4.7μF。阁下是一颗色环电感。
输出滤波电容特写，绿宝石固态电容，规格470μF 6.3V。
常规的USB输出接口。
从PCB板背面可以看到，低级和次之间同样有隔离设计，塑料绝缘板贯穿PCB板。
在绝缘板上同样印有产品的型号信息。
PCB板的低级侧采取了一颗芯茂微LP3773作为电源主控芯片。芯茂微LP3773是一款恒压、恒流的原边反馈掌握芯片，内置 VCBO 大于 800V 的功率三极管，适用于充电器和适配器，可以实现良好的恒压恒流特性，知足待机功耗小于 75mW。
此外，芯茂微LP3773采取特有的输出线损补偿技能，可以有效的补偿输出电流在输出线上的损耗压降；同时通过内置环路补偿电路，无需外围补偿电路，系统具有良好的稳定性。具有多重保护功能，包括输出开路/短路保护，VCC欠压/过压保护，FB 电阻开短路保护等。
输出端采取一颗肖特基整流管，丝印SS34L。
输入端采取了四颗二极管。
充电器全部拆解完毕。
充电头网拆解总结
虽然目前快充已经成为了大部分手机的标配，但是很多普通消费者来并没有非常强的充电知识，尤其是很多iPhone用户，仍旧勾留在5W原装充电器的阶段。在改换充电器时也会优先考虑与原装充电器同功率的配件，以是5W充电器仍旧拥有很大的市场，公牛这款5W充电器则凭借公牛集团强大的线下渠道知足了这部分用户的需求。
充电头网拆解创造，公牛这款5W充电器的内部电路设计非常精简，用料踏实。低级采取了芯茂微LP3773主控芯片，集成PWM和功率MOS，集成度高；低级和次级则采取了绿宝石的电容滤波，紧张元器件均为业内有名品牌；并在初、次之间采取镂空增加绝缘板设计，增加充电器的安全性。
