I2C电平转换电路_拉到_导通

那么它是如何实现不同电压域之间的双向通信的呢？

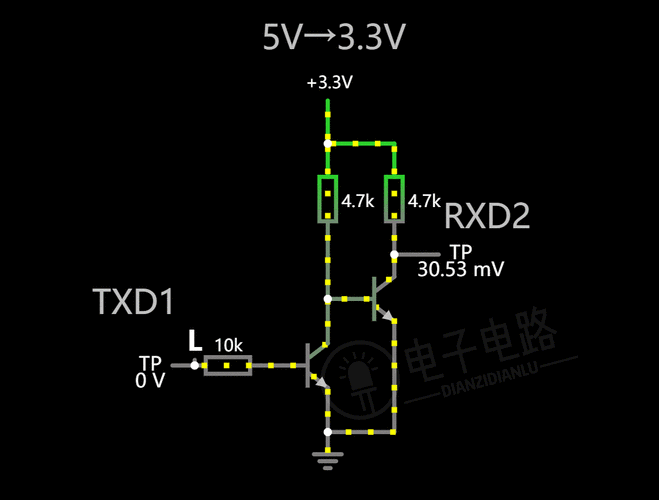

事理剖析 为了便于剖析，我们利用个中一根线进行剖析，下面是I2C的数据线事理图：

当SDA1输出高电平时：MOS管Q1的Vgs = 0，MOS管关闭，SDA2被电阻R2上拉到3.3V。
当SDA1输出低电平时：MOS管Q1的Vgs = 1.8V，大于导通电压，MOS管导通，SDA2通过MOS管被拉到低电平。
当SDA2输出高电平时：MOS管Q1的Vgs不变，MOS坚持关闭状态，SDA1被电阻R1上拉到1.8V。
当SDA2输出低电平时：MOS管不导通，但是它有个寄生二极管！
MOS管里的寄生二极管把SDA1拉低到低电平，此时Vgs约即是1.8V，MOS管导通，进一步拉低了SDA1的电压。
