二、电路设计

  设计下载器。
USB TypeC 接口，利用PL2303GL 完成 USB 至 UART 转换。
利用 STM32F030 对 串口线检测。
如果涌现连续的 0x7E 。
掌握继电器对目标板进行断电和上电。
特殊是在断电的时候，是将目标板的电压直接拉低到0，这样就可以避免单片机依赖串口供电无法真正复位的情形。
下面设计PCB。
利用单面板实现PCB, 适宜一分钟制版。
一分钟之后，得到电路板。
电路板制作的非常完美。

AD\STC\Tools\Download\PL2303Download.PcbDoc

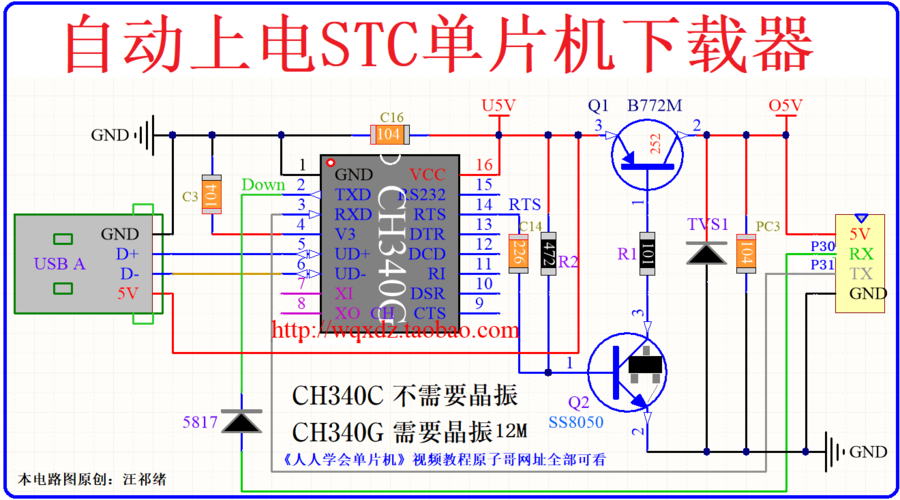

▲ 图1.2.1 下载器的事理图

▲ 图1.2.2 下载器PCB

三、电路调试

  焊接电路板。
对 个中的 F030单片机进编程。
设置它的串口模式为 AUTO Baudrate 模式，可以自动检测到 STC ISP 软件发送的 0x7f 旗子暗记。
这样不管波特率是多少，都能够检测到。
一旦检测到，就给目标板断电 0.5 秒钟，接下来就有 ISP 软件进行软件下载了。

  这是在 2400波特率检测下载代码。
重新桨下载版接入一次USB，利用 9600波特率检测下载用户代码。
可以看到 下载器都可以比较轻松的自适应。

※总  结 ※

  本文设计了基于PL2303GL的 STC 单片机下载模块。
利用了 F030单片机的自适应波特率的功能，能够检测到 STC 单片机的 ISP软件下载命令，完成目标板的电源自动上电。
方便了单片机的开拓。
