SM16306SJ是LED恒流驱动芯片，可替代AIP3368/TC5020/MBI5020。内建 CMOS 移位寄存器与锁存功能，可以将串行的输入数据转换成并行输出数据格式。
SM16306SJ
SM16306SJ 事情电压为 3.3V~5.5V，供应 16 个电流源，可以在每个输出端供词给 3mA~32mA 的恒定电流；且单颗 IC 片内输出电流差异小于± 2.5%；多颗 IC间的输出电流差异小于± 3.5%；通道输出电流不随着输出端电压（VDS）的变革而变革；且电流受电压和环境温度影响的变革小于 1%；每个通道的输出电流大小由外接电阻来调度。

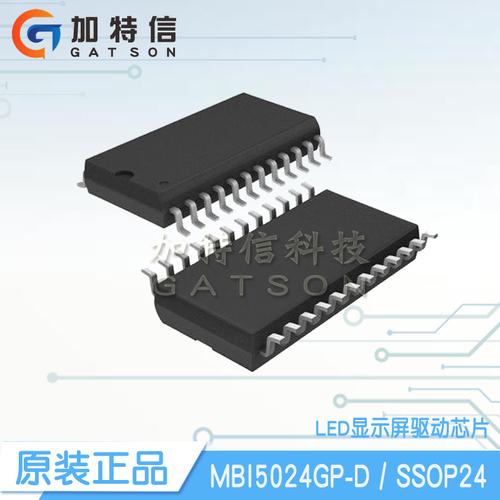

（图片来自网络侵删）
SM16306SJ 支持高达 25MHz 的时钟频率可以知足系统对大量数据传输的需求。
SM16306SJ特点
16 通道恒流源输出
事情电压：3.3V~5.5V
输出电流外部 Rext 电阻可调
内置消影功能
恒流输出范围：3~32mA@VDD=4.2V，
3~22mA@ VDD=3.3V
恒流拐点电压低：
IOUT=20mA @VDS=0.25V，VDD=4.2V
IOUT=20mA @VDS=0.25V，VDD=3.3V
恒流电流偏差：
片内<±2.5%，片间<±3.5%
快速的输出电流相应，OE（最小值）：35ns
高达 25MHz 时钟频率
封装形式：QSOP24
SM16306SJ运用领域
LED 显示屏
LED 照明
SM16306SJ内部功能框图
SM16306SJ 内部功能框图
