该基站的双工器彷佛是虹膜耦合腔滤波器，与一些腔间耦合。输入和输出的耦合是T，是谐振器上的一个连接部分，而不是耦合回路。频率由电容帽调节。滤波器是宽旗子暗记的带通。
如果能看到该过滤器的相应速率，那就更好了。
中心处理单元
网络通信由飞思卡尔MPC8321 PowerQUICC2 CPU处理，CPU运行在200 MHz，拥有2x 256 MB Hynix DDR2 RAM。它利用一个PMC QuadPHY 10gb掌握器用于两个光学输入/输出。
ADC和DAC单比特流的解码和编码由3 Altera Cyclone III FPGA和定制的华为SD6151RBI掌握器处理。
该华为基站采取德州仪器TMS320系列DSP处理器对单比特流进行处理。TMS320C6410是一个只打算整数的定点DSP, TMS320CT16482 1 GHz DSP CPU打算浮点数。

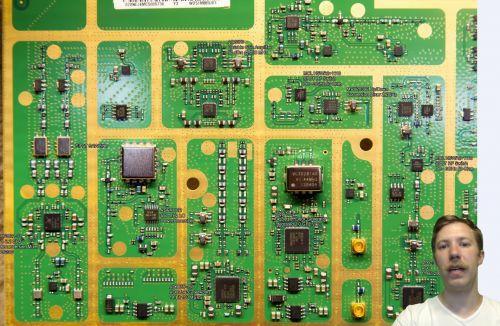

旗子暗记吸收部分
输入旗子暗记来自两条失落相线，首先由Skyworks SKY73021-11 1.7 - 2.2 GHz下变频混频器处理，得到2.2 GHz到550 MHz的频率。
下变频混频器的本振为仿照器件ADF4110B。
一个SIPAT锯过滤器用于隔离。
根据旗子暗记来源或类型的不同，假设在旗子暗记线分成3G ADC线或4G ADC线之前利用的是仿照设备AD8376可变增益放大器。
3G线路仿照到数字转换由仿照设备AD6655-10处理，这是一个14位150 MSPS芯片，专门针对3G基站。
4G线有一些组件如有双向HSWA + 1110领域射频开关，为双通道MAX2039E / dowoconversion稠浊器和通过一个额外的规复期HSWA + 1110领域射频开关是由仿照装置ad9230 - 11 - 200 ADC芯片数200个。
所有的定时都是由仿照设备AD9516-3处理，这是一个14输出时钟发生器与内置在2 GHz本地振荡器。
旗子暗记传输部分
Altera Cyclone III FPGA的单比特数据流由2个仿照设备TxDAC AD9788处理，TxDAC AD9788指定用于16位800 MSPS。
为了使旗子暗记的频率上升到广播载波频率，利用了2个仿照装置ADL5375-05上变频调制器。它们的范围从400mhz到6ghz。
然后旗子暗记通过5级陶瓷谐振器带通滤波器发送。
旗子暗记相位可以从晶体管和EMC技能的设置和佛罗里达RF实验室HPJ2F稠浊耦合器切换。
旗子暗记发送到功放前的前置放大器为飞思卡尔MMG3004NT1高线性放大器，可在400mhz ~ 2.2 GHz范围内放大17 dB。
为了掌握旗子暗记强度，MCL 31R5数字步进衰减器位于输出连接器前。这是一个31.5 dB衰减器，可以在0.5 dB的步骤从一个6位串行掌握接口。
功率放大器
功率放大器采取两个阶段，第一个阶段是英飞凌PTMA180402FL 40瓦射频LDMOS，通过Xinger II XC1900A-03S稠浊耦合器，将两个90度非相位旗子暗记馈送给输出级晶体管NXP BLF6G20LS-140 140瓦射频LDMOS。
输出在Xinger II XC1900A-03S稠浊耦合器中重新组合，然后通过循环器进入双工器。
