电路系统
作为单片机研发设计的项目，它的最小电路事情系统包含电源电路，复位电路，时钟频率电路；个中电源电路与复位电路，相信工程师都非常随意马虎理解与设计；然而时钟频率电路，由于不同的开拓项目功能需求不一样，设计的方案选择也不尽相同，很难得到有效的统一设计；比如：

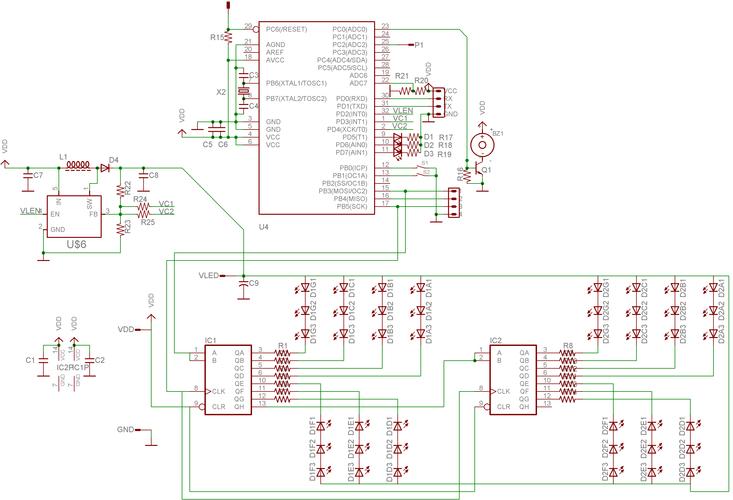

万年历时钟电路板
针对单片机的时钟频率电路，工程师依据不同的项目哀求去设计与选择匹配的方案；详细的选择方案包含三类
第一类：外部晶振方案
所谓外部晶振方案，是指在单片机的时钟引脚X1与X2外部连接一个晶振；
单片机外部晶振图
采取这种设计方案
优点：时钟频率精度高，稳定性能好；对付一些数据处理能力哀求较高的项目，尤其是多个电路系统彼此须要信息通讯，如包含USB通讯，CAN通讯的项目，选用外部晶振的方案较多缺陷：由于增加了外部晶振，以是研发的BOM表元器件本钱增加扩大了；第二类：内部晶振方案
所谓内部晶振方案，是指单片机利用内部集成的RC振荡电路产生的时钟频率；
单片机内部晶振图
采取这种设计方案
优点：省去外部晶振，工程师可以有效的节约研发BOM元器件本钱；缺陷：RC振荡电路产生的时钟频率精度比较低，偏差较大，随意马虎引起一些高频率通信的数据交互缺点；第三类：时钟芯片方案
所谓时钟芯片方案，是指在单片机外部加入一个专门处理时钟的时钟芯片，用来给单片机供应精准的时钟旗子暗记；比如美信的DS1338这个型号时钟芯片
单片机与时钟芯片电路
关于时钟芯片的一些电路特性，以美信的DS1338型号为例解释
DS1338时钟芯片
1，供电：
时钟芯片的供电电源包含两个部分
其一，VCC供电，是指电路项目系统的电源，同时也是单片机的电源
其二，Vbat供电，是指电池供电的电源，由于某种缘故原由在VCC供电溘然失落去的条件下，时钟芯片自动启用Vbat电池电源，用以保持时钟芯片内部的时钟旗子暗记处理，不必由于电路系统电源VCC断电而失落去电路事情；
2，功能：
时钟芯片内部集成韶光的“秒”“分”“时”“日”“周”“月”和“年”详细信息计时电路功能，通过IIC通信办法将韶光的信息发送至单片机，单片机即可得到高精度的时钟信息；
万年历时钟
3，接口：
时钟芯片与单片机的接口是IIC通信接口，此接口办法为串口通信，工程师开拓设计较为大略，随意马虎实现电路功能；
4，精度：
精度，是指时钟芯片在正常事情条件下产生的时钟偏差；例如美信的DS1338时钟芯片精度掌握在10 PPM，换算成一天24小时偏差精度在0.8秒旁边；
5，运用：
时钟芯片，一样平常用来处理精确打算韶光的电路项目，如韶光万年历；
采取时钟芯片这个设计方案
优点：精度高，偏差小；适用于一些哀求较高的电路项目缺陷：电路设计繁芜，工程师开拓难度较高，研发BOM元器件本钱高高精度电路项目
当然这三个方案都是针对一些工业与民用领域，如果涉及到航空航天运用领域，比如卫星导航与遥感丈量等，则须要选择更高精度的时钟频率电路，如原子钟方案；
综合上述，针对这三类设计方案，目前工程师利用较多的是第二类内部晶振方案，由于此方案能知足绝大多数的单片机电路项目哀求，而且研发设计本钱最优；这便是单片机常用的3种电路设计方案，不知工程师，你是在用哪1种方案？
