假冒 Macbook 充电器里面有什么？一位读者寄给我一个他疑惑是假冒的充电器。从外不雅观上看，这款充电器险些是苹果充电器的绝配，但拆开充电器，内部却大不相同。它的设计要大略得多，缺少正品充电器的质量特色，并且存在重大安全毛病。
假冒 MagSafe 45W 充电器内部。
我过去见过的假冒 Apple 充电器常日有外部毛病，会直接透露，外不雅观就能看出来。但这款充电器可能会蒙混过关，这个充电器上的外部笔墨是精确的，与正品充电用具有相同的“由 Apple 在加利福尼亚设计”的笔墨。与许多赝品不同，它有一个金属接地针（虽然它没有内部连接），赝品常常打消。在接地引脚的右侧，序列号标签有点歪，暗示有问题。它的表壳上有浮雕的 Apple 标志。充电器并不轻巧。网上拆解假充电器的笔墨多了，有点疑惑制造商是否从这些文章中学到了东西。一个小毛病是序列号贴纸（在接地引脚的右侧）有点歪，没有很好地粘住。
假冒 MagSafe 45W 充电器与正品充电用具有相同的“由 Apple 在加利福尼亚设计”的笔墨
下图显示了充电器声称拥有的安全认证。同样，它看起来很真实，没有错别字或丢脸的字体。
假冒电源具有与真电源相同的所有安全指示。
让网友购买者产生疑惑的一个毛病是外壳的质量彷佛不符合 Apple 的标准。轻拍时觉得不太像他的旧充电器，并且接头看起来有点不对称，如下图所示。（不良商家看到了，赝品又能做更加真实了，里面放点铁块啥的增重）
假冒 Magsafe 电源的接缝有点不对称。
当我插入充电器并丈量 Magsafe 连接器的输出时涌现了问题。丈量出了 14.75 伏的输出电压，当我将引脚短路时涌现了火花。由于充电器的额定电压为 14.85 伏，这看起来很正常，但与真正充电器的行为却有所不同。Magsafe 充电器最初会产生 3 到 6 伏的低电流输出，因此短路输出不应产生火花。只有当充电器内部的微掌握器检测到充电器连接到条记本电脑时，充电器才会切换到全输出功率，这是真正充电器的安全功能，可降落引脚之间短路的风险。另一方面，假冒充电器省略了微掌握器电路，只是一贯输出全电压。如果您将连接器插入波折或金属碎片粘在磁铁上，这会增加烧毁条记本电脑的风险。
充电器内部
用锤子打开充电器就能看到内部电路了。真正的 Apple 充电器里面是非常繁芜的电路，而这款充电器的板子密度相称低，便是一个大略的反激式开关电源。
取下外壳和散热器的假冒 MagSafe 充电器
该电路是一个相称标准的反激电源。要理解它是如何事情的，请查看下图，从右侧的互换输入逆时针方向。电源通过保险丝后，由桥式整流器转换为直流电。大滤波电容器平滑直流。接下来，开关晶体管将 DC 斩波为脉冲，然后馈入回扫变压器。变压器的低压输出由输出二极管转换回直流电，经由输出滤波电容器后输出平滑直流。
假冒的 Magsafe 电源利用标准的反激式开关电源电路
反馈TL431A电压参考，送入通过光隔离器掌握IC的反馈旗子暗记。虽然这个电路看起来很繁芜，但它对付一个大略的充电器来说是非常标准的。另一方面，正如我在拆解中所描述的那样，真正的 Macbook 充电器的电路要繁芜得多。
充电器由电路板底部的微型 6 引脚 IC 掌握。它以适当的速率（约 60 kHz）打开和关闭 MOSFET，以产生所需的输出电压。掌握 IC 丝印为“63G01 415”，一位聪明的网友将芯片识别为OB2263。（这里申明一下，昂宝的电源芯片还是很不错的，性价比很高，只是用在这里不得当）
假冒 MagSafe 45W 电源内微型掌握 IC 的特写。
这个充电器有什么问题
充电器最主要的特性之一是具有潜在危险的互换输入和低压输出之间的安全隔离。高电压和低电压之间应有至少 4mm 的安全间隙（以简化 UL 的爬电间隔和间隙规则）。不才面的电路板上，高压输入部分在底部，低压输出部分在顶部。在板子的右半边，两节隔着一个很大的空隙，这里是可以的。在左侧，该当有一个间隙（由光隔离器桥接）。但不幸的是，走线和组件会穿过这个区域，使得间隙小到 1 毫米以下，这里就非常危险了。任何湿气或疏松的焊料都可以弥合这个间隙，向输出端输出高电压。
假冒的 MagSafe 充电器在低压侧（顶部）和高压侧（底部）之间的间隔很小
比较困惑的一点是为什么假冒充电器从来没有设法有足够的安全间隙，它们利用大略、低繁芜度的电路，因此电路板布局该当很大略才是。除了在最小的立方体手机充电器中，它们并没有为每一毫米的空间而战。
第二个安全毛病是为输入侧 MOSFET 和输出侧二极管供应冷却的散热器。散热器基本上是在电路两侧，这里只有很小的间隙将其与电路的其它部分分开。
除了在高低压之间具有较大的爬电间隔和间隙，真正的充电器还大量利用绝缘胶带进行隔离。除了保险丝和易熔电阻周围的热缩管外，假冒充电器缺少额外的绝缘。我没有拆卸变压器，但估量它也缺少必要的绝缘。
假冒充电器有一个金属接地针（不像我见过的其他赝品有塑料针）。但是，引脚仅用于外不雅观，并没有连接任何东西。

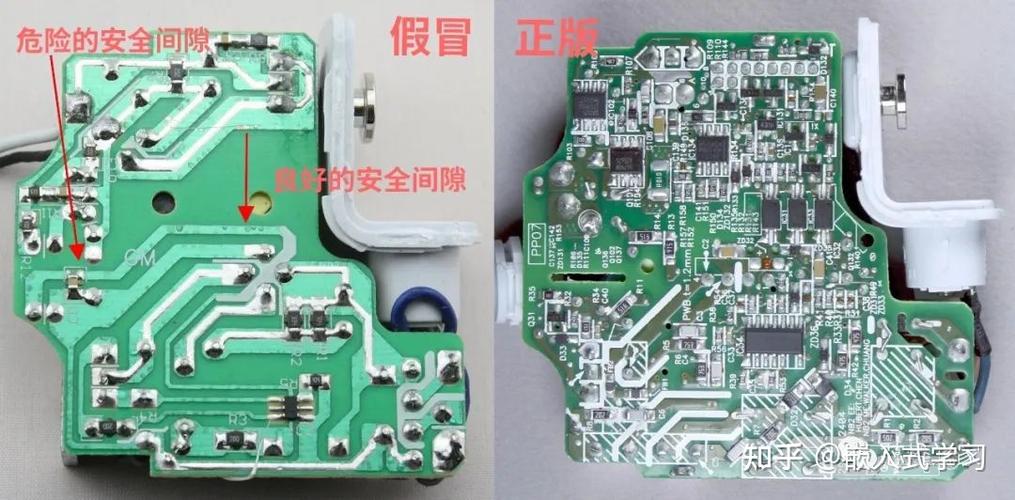

下图比较了假冒 45W 充电器（左）与正品 Apple 60W 充电器（右）的底部。如您所见，假冒产品的电路板很大略，只有几个零件，而正品充电器则塞满了零件。这两块板处于设计繁芜性完备不同的天下。附加部件可在真实充电器中供应更好的电能质量和更高的安全性，这便是正品充电器明显贵得多的部分缘故原由。
正品充电器塞满了零件，而假冒充电器只有几个零件。
电源质量
我用示波器丈量了假冒充电器的输出功率，如下所示，输出并不平滑，在开关MOS管导通和关断时会涌现成对的大尖峰。充电器以大约 60 kHz 的频率运行。充电器内部的更多过滤可减少这些电压尖峰，但本钱更高。
产生大的电压尖峰
下面的示波器轨迹放大了个中一个尖峰。您可以看到尖峰的峰峰值为 2.7 伏，这是输入条记本电脑的大量噪音。
假冒充电器的输出具有较大的 2.7V 噪声尖峰
结论
这款假冒 Magsafe 充电器从外不雅观上看都令人信服，频年夜多数产品更看重细节。直到打开它，才完备确定它是假冒的。但在内部，假冒充电器和真充电器之间的差异很明显。假冒产品具有更大略的电路，可供应质量较差的电源。它还忽略了安规哀求，将您和您的打算机与危险的冲击相隔不到一毫米。虽然假冒充电器便宜得多，但它们对您和您的打算机也很危险。
仿冒品不是充电器，而是稳压电源。只有铅酸电池可以恒压充电（设置精确），充是可以充，但没有任何保护是非常危险的。此外，这种仿冒品并不是“更便宜”，它是缺点的物种。除非条件相同，否则价格比较是无关紧要的。这样的电源很可能破坏你的电脑，乃至会导致失火。
