外不雅观：
输出接口缺了一颗螺丝。
5Ｖ/40Ａ/200Ｗ，一样平常都用作ＬＥＤ电源吧。
上图右上角的黄标签显示，出厂日期是2013年7月。
拆开看看内部：
两只开关变压器，大的是功率开关变压器，小的是开关管驱动变压器，驱动变压器顶部有一条玄色的“辫子”，那是变压器次级反馈绕组抽头，接到主变压器（功率变压器）的低级下端。
高压输入端：
1只NTC电阻：5D15
一级ＩＭＥ电路，ＩＭＥ电感前后各有一个Ｘ电容，后面是两只Ｙ电容。
主控是TL494，经典的芯片，资料比较好找。

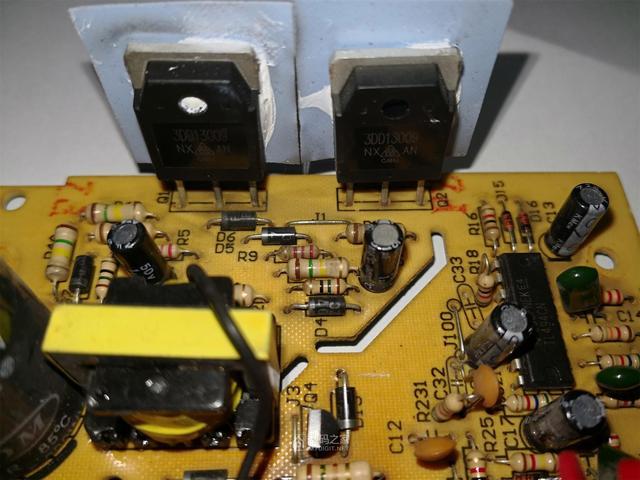

高压功率开关管是3DD13009
低压整流二极管是MBR4045，两只并联。
两只高压电容：
4只输出滤波电容：3300μF×4
这个电源的故障征象是：上电后，有很明显的“吱吱”声，测输出电压只有4.2Ｖ，调度微调电位器，最大输出也只能到4.5Ｖ，看来电路肯定有故障。而且这故障部位用肉眼是很丢脸出来了。那就仔细地查吧。
查高压部分：整流滤波后电压为300Ｖ，该当是正常的，两高压滤波电容分压也基本均衡，高压部分该当没问题。
检讨掌握部分：
测ＴＬ494的Vcc脚12脚电压为5.6Ｖ(ＴＬ494规格书上标的最低电源电压是7Ｖ)明显低了；Vref脚14脚电压为3.5Ｖ，正常是5Ｖ，解释基准电压没有建立起来。
电源已经启动，以是启动电路该当没问题，问题可能出在赞助供电部分。
拆下赞助供电的滤波电容C9（47μF/50V），测得实际容量是27μF，容量缩减了一半。
换上其它旧电路上拆的47μF/50V电容后，上电，空载时”吱吱”声没了，测输出电压已经正常，而且在5Ｖ高下可调。
再测ＴＬ494的12脚电压为21Ｖ，14脚电压为4.87Ｖ，正常了。
接电子负载测试：
当输出电流调到0.5Ａ时，”吱吱”声又涌现了，测12脚电压升到了30Ｖ，14脚电压仍为4.87Ｖ，基本是正常的。
当输出电流调到4Ａ旁边时，输出电压明显低落到了4.7Ｖ旁边，解释电源带载能力明显不敷。
看来这个电源的故障还没有完备打消。还得连续查。
网上搜到了一张利用ＴＬ494作主控的开关电源电路图，一对照，真是太巧了，基本与这个电源的电路同等，元件编号也基本一样，只是代号字母不同，如电路图中的功率开关管是V1和V2，而这个电源电路板上的是Q1和Q2。
24V/10Ａ（TL494）开关电源电路图：
为了安全，还是要外接赞助电源来测试。
但是外接赞助电源时，这个电源是没有输出电压的，这样输出短路保护电路就要起浸染，即电路图中的V5截止，其C极为高电位，使得二极管VD17导通，TL494的14脚为高电位。TL494的14脚是去世区调度端，其电压大于3.3V时，TL494被锁去世无PWM输出，占空比为零。以是在外接赞助电源时要使TL494正常事情，先得解除短路保护。焊开VD17的一只脚就解除保护了。如下图：
外接赞助电源后，用示波器丈量TL494的8、11脚输出波形，都有完全的方波，解释TL494事情正常。
再测驱动变压器低级中间抽头的波形，如下图：
从波形图可看出，两个驱动旗子暗记明显不一致。旗子暗记幅度小的波形与TL494的输出波形幅差异不大，解释该路旗子暗记基本没有被放大。这样可以基本断定该路旗子暗记的驱动三极管可能已经失落去放大能力。
查得该路旗子暗记的驱动三极管是电路图中的V3，也便是电路板上的Q3，型号是C1815，拆下丈量该管，两PN结都呈现低阻状态，显然已经失落效。
拆得其它旧电路板上同型号的三极管更换后，丈量驱动变压器中间抽头的波形基本同等。（忘了拍照了）
焊回二极管VD17。
以为这个电源的故障该当基本处理完毕，上电测试，5Ｖ输出正常，用电子负载加载各档电流，没“吱吱”声再涌现，输出电压也基本无变革，变革值在0.03Ｖ以内，解释负载能力也已经规复。
再用示波器测驱动变压器的低级中间抽头波形，如下图：
空载时的波形：
占空比很小。
加轻载时：
占空比增大。
再增加点负载：
占空比也增大。
接下去就不试了。
这个电源终于修理完毕。
感激不雅观看！
