集微网,自从中美贸易战开始后,美国开始用芯片掐住复兴的脖子,再到后来限定华为,芯片家当成为全民关注的焦点,民众对海内的芯片家当寄予厚望,期待能够打破技能封锁,实现海内的家当构造升级。
但是,芯片的生产制造却难于登天,有人将集成芯片列入20世纪以来最伟大的发明之一,其工艺之繁芜令人咂舌。除此之外,在半导体芯片和半导体封装件的组装过程期间,在芯片的边缘上可能涌现眇小裂纹,这种裂纹会随着韶光推移而扩展,并且可能引起半导体芯片和半导体封装件的质量问题。
因此,芯片的裂纹检测就得以运用,芯片分裂检测电路须要及时创造缝隙并向系统返回旗子暗记,如果未在特定时间内返回旗子暗记,则可以剖断在芯片的边缘区域中涌现毛病,但是目前发方案仅仅可以知道是否存在裂纹,无法精确地检讨涌现裂纹的位置。

为此,三星在19年2月26日申请了一项名为“裂纹检测芯片”的发明专利(申请号:201910139939.9),申请人为三星电子株式会社。
根据该专利目前公开的资料,让我们一起来看看这项芯片裂纹检测方案吧。
如上图,为该专利中发明的裂纹检测芯片布局图,个中紧张包括检测芯片10、保护环20、第一边缘布线100和焊盘200。芯片包括内部区域Ra和外部区域Rb,外部区域也便是芯片的边缘区域,这样的划分将芯片的核心部件聚拢在了内部区域内,纵然在外部区域中涌现了裂纹,芯片的功能也不会受损,进而在一定程度上保障了芯片的功能。
但是当裂纹从外部扩展到内部区域时,就可能会对芯片的可靠性造成严重侵害,因此为了保障芯片的正常利用,应该防止在内部区域中形成裂纹。这里的保护环便是起到这个浸染,位于Ra和Rb之间的保护环可以阻挡裂纹从外部区域扩展到内部区域,此外,该部件还具有密封的浸染,可以防止外部湿气进入芯片的内部危害芯片。
如上图,为裂纹检测芯片的布局示意图,该方案紧张利用辐射镜对芯片上的裂纹进行检测。电流输入模块400通过焊盘200连接到第一边缘布线上,由辐射镜对付芯片以及第一边缘布线一起检讨,检测的依据便是利用电流输入模块会将发热电流施加到第一边缘布线,如果第一边缘布线中存在裂纹,由于存在裂纹部分的电阻高于没有裂纹的其他部分的电阻,因此可以通过发热电流来产生热量。
辐射镜此时就会检讨到被加热的部分,并且会检测第一边缘布线的通过发热电流产生热量的部分,并以图像的形式获取关于发热位置的信息,也便是说,辐射镜可以获取包括发热位置的图像信息,并将图像信息发送到检测单元,检测单元通过电流输入信息和图像信息就可以精确地检测芯片的哪个部分具有裂纹。

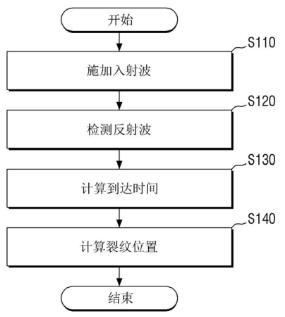

末了,我们来看看这种裂纹检测方法的流程图,首先,辐射镜通过焊盘将入射波施加到第一边缘布线,此时如果碰着裂纹会形成反射波。通过检测入射波的施加韶光点和反射波的达到韶光点就可以打算第一反射波间隔,进而依据该间隔精确地检讨裂纹涌现的位置。
以上便是三星发明的芯片裂纹检测方法,在硬件排布上,采取保护环和边缘布线来确保外围的裂痕不会向芯片内部扩散,同时,利用辐射镜来进行缝隙的检测,比较于传统方案,这种利用反射波确定裂纹的办法可以精确的测定反射波间隔,进而检讨出裂纹涌现的位置,该专利的方案,也是给芯片制造家当增设了一道保险杠,以提高芯片合格率。
