UUD是深圳梦想工坊科技有限公司于2017年创建的自主品牌，旗下产品以独特的设计和高还原度的音质为重心打造。UUD SHARE便是凭借着独特的外不雅观和头戴耳机音箱二合一的特点，吸引到了我爱音频网的关注，拿来为大家做详细的拆解宣布。
这款产品在外不雅观设计上最吸引眼球确当属硕大的耳机本体，这是由于为了实现耳机音响一体化内置了内外两颗扬声器单元，从而捐躯掉了体积。不过头梁构造功能性上比较完全，能够实现拉伸、旋转以及折叠等；耳机采取了蛋白耳罩影象海绵添补，提升佩戴舒适度；配置上支持CVC降噪系统，支持有线无线模式；耳机续航达到了55小时，音响续航韶光6小时。下面就让我们一起来看看这款产品的内部布局吧~
一、UUD SHARE 耳机音响开箱
包装盒采取了深灰色的背景，背景印制有产品外不雅观图片。正面右上方为UUD品牌LOGO，中间大面积展示产品外不雅观，右下方有产品名称UUD SHARE，以及图文展示的多项产品功能特点。
包装盒顶部展示有UUD SHARE的折叠和展开姿态。
底部信息有四项功能特点先容：耳机内放，音响外放，两种模式自由切换；耳机内放采取专业级HIFI单元，耳机外放采取高分子陶瓷单元；四种折叠姿态；超长续航韶光。和产品部分规格参数，频率范围：2.4GHZ-2.48GHZ；无线范围：10-20M；蓝牙版本V4.1+EDR以及多种模式下的续航韶光等，还有深圳市梦想工坊科技有限公司信息。
包装盒内有收纳盒、合格证和产品解释书。耳机和配件置于收纳盒内。
收纳包内耳机音箱处于折叠状态，Micro-USB充电线，3.5mm音频线放置在网格袋内。
3.5mm音频线特写。
USB-A to Micro-USB 充电线特写。
取出耳机音响，折叠状态外不雅观一览。
耳机展开佩戴状态一览。
耳机折叠铰链构造特写，下方有L标识。
耳机外不雅观厚度展示。
耳机外侧特写，金属网罩外壳，金属网罩内可以看到音响扬声器单元。
头梁构造处UUD品牌LOGO特写。
耳机音响内播外放切换键特写。
三颗LED指示灯特写，阁下设计有标识。
三颗功能按键特写，实现蓝牙连接、停息/播放、高下曲切换等功能。
一颗麦克风开孔，用于通话拾取声音。
3.5mm音频线接口特写。
Micro-USB充电接口特写。
右侧折叠构造铰链特写，下方有凹印的R/右标识。
头梁内侧标签信息有产品名称：UUD耳机音箱，型号：MX03，以及CE、FCC认证，中国制造、深圳市梦想工坊科技有限公司等。
头梁内侧头垫特写，采取蛋白皮材质，内部添补物较为优柔。
头梁外侧特写，采取钢琴烤漆工艺处理。
折叠构造铰链处设计有银色装饰环。
耳机拉伸构造特写。
耳机金属折叠构造特写。
我爱音频网采取ChargerLAB POWER-Z KT002便携式电源测试仪对UUD SHARE 无线蓝牙耳机音响进行有线充电测试，输入功率约为2.46W。
二、UUD SHARE 耳机音响拆解
来到拆解部分，首先取掉卡扣式固定耳罩。
取掉耳罩耳机扬声器单元外还有一层盖板防护。

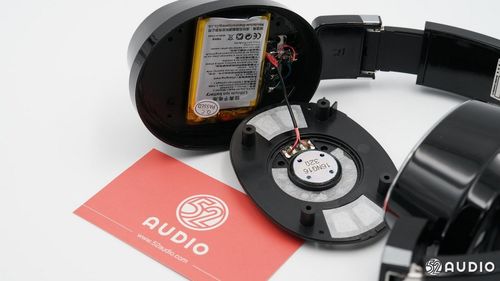

卸掉扬声器单元，可以看到右耳腔体内电池单元。
电池被玄色密封胶水固定在腔体内。
各路导线焊接在连接小板上，便于组装。
取掉电池单元，腔体内部构造一览，腔体盖板打胶密封。
扬声器单元一览。
扬声器单元调音孔特写，有防尘网覆盖，保持音腔内空气流利。
扬声器单元正面特写。
扬声器背部T铁上丝印信息有16NG16，阻抗32Ω。
经我爱音频网实测，扬声器尺寸为40mm，与官方宣扬同等。
锂离子电池型号：523450P；容量：1000mAh/3.7Wh；标称电压：3.7V；充电限定电压：4.2V；制造商：深圳无限能源科技有限公司；以及把稳事变等信息。
电池背面信息与正面同等。
电池保护板特写，供应电池过压过放以及过流保护。
拆掉音响音腔盖板，内部构造一览。
扬声器导线采取漆包线连接，两根线之间有海绵支撑缓冲。
取掉耳机背面金属网罩。
音响扬声器单元正面特写，采取了陶瓷振膜。
经我爱音频网实测，音响陶瓷单元外胶圈丈量尺寸约为48mm，这款单元外圈设计了一圈低频辐射器的构造，用于提升低频效果。
耳机金属旋转构造特写。
来到左侧耳机，卸掉耳罩。
取掉扬声器单元，腔体内除了主板单元外还有一块电池。
电池型号：602844P；容量：800mAh/2.96Wh；标称电压：3.7V，充电限定电压：4.2V；制造商同样为深圳无限能源科技有限公司。
电池背面信息与正面同等。
电池同样设置有电路保护板，供应电池过压过放以及过流保护。
耳机主板正面元器件一览。
主板背面一览，左下角焊有4颗滤波电解电容。
四颗三种规格的滤波电容特写。
主板上功能按键特写，其它三颗采取相同规格。
主板上延伸出来的驻极体麦克风特写，外部有硅胶套防护。
取掉橡胶罩，麦克风正面还有防尘棉覆盖。
印刷蓝牙天线特写。
LED指示灯特写。
无标数字功放芯片特写，用于驱动耳机音响。
一颗无标IC特写。
输入端贴片自规复保险丝。
UN8HX 锂电池恒流恒压线性充电IC。
SS54B和6R8升压电感，为功放芯片升压，提升输出功率。
DIODES PAM P8908立体声耳机放大器，无需利用外部直流阻隔输出电容器，用于驱动耳机单元。
DIODES PAM8908详细资料。
主控芯片采取蓝色PCB邮票板焊接在主板上，阁下有一颗晶振为蓝牙芯片供应时钟。
中星微Vimicro WS9623蓝牙音频SOC，支持蓝牙版本V4.1+EDR，内置24bit DAC 及噪声抑制和覆信肃清功能，可播放高品质手机音乐；均匀事情功耗15mA-20mA、待机功耗0.5mA；支持来电语音报号，电量语音提示；支持一拖二功能，可以同时连接到 2 个蓝牙设备。
UUD SHARE 无线蓝牙耳机音响拆解百口福。
三、我爱音频网总结
UUD SHARE 耳机音响在外不雅观设计上可以看出很是存心，整体构造交卸处均做了精细的处理，并同时增加装饰性构造；玄色钢琴烤漆工艺处理的机身搭配银色装饰环，金色LOGO以及微透的音响扬声器橙色陶瓷振膜，整体外不雅观精细，质感丰富。最大的缺陷是这超大的耳机体积，看到同事佩戴止不住的想笑。
内部配置上，两侧耳机分别配备了两个扬声器单元，卖力耳机内放和音响外放；电池也一侧各配置一块，总容量1800mAh，为耳机播放供应长达55小时的耳机续航韶光，6小时的音响播放韶光；主板上，采取了中星微Vimicro WS9623蓝牙音频主控芯片，PAM P8908立体声耳机放大器，以及一颗无标功放芯片，两颗放大器分别卖力耳机驱动和音响外放。
