大略来说，MOS管根据偏置事情状态可区分截止区、亚阈值区、饱和区、线性区和深度线性区。数字芯片中MOS管常日事情在截止区或者深度线性区，也便是等效开关功能；而仿照芯片中MOS常日事情在饱和区、亚阈值区和线性区；进一步地，MOS管根据偏置电压的眇小差异，会有不同的表现。而数字芯片中MOS事情在截止区（或者深度线性区），其特性变革不大。这便是根本缘故原由。
随着EDA(Electric Design Assistance)工具发展，数字芯片基本上是通过工具赞助完成的，即：设计者只须要按照写代码的办法设计芯片功能，然后工具把代码进行编译、综合，检讨时序，把最基本单元用MOS更换掉，末了布局布线成终极可流片的成品; 仿照芯片也须要EDA赞助来完成，须要其繁芜运算，达到性能指标，然后Layout Designer（版图设计师）将电路符号绘制成实际的版图成品。
数字芯片追求高速率和低功耗、小面积特性，每每采取最新的工艺; 而仿照芯片为了追求性能每每捐躯面积，须要工艺稳定、可靠性高即可，不追求最新工艺。

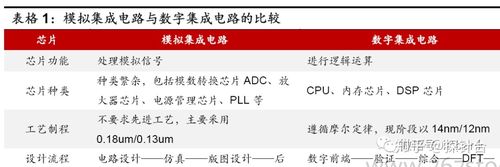

（图片来自网络侵删）
