万用表开机不显示拆机看看_弹片_铜锈

长度尺寸

宽度尺寸

厚度尺寸

取下表笔背面的样子

收到货后开机不显示，以为没有预装电池，结果打开后壳里面有电池，电池取出来型号是：LR44纽扣电池两枚，但电池弹片有绿铜锈，于是拆下主板彻底清理一下，顺便看看内部做工。

陶瓷保险管

电池弹片铜锈

觉得做工还不错，内部做工不输小日本的日置袖珍万用表。

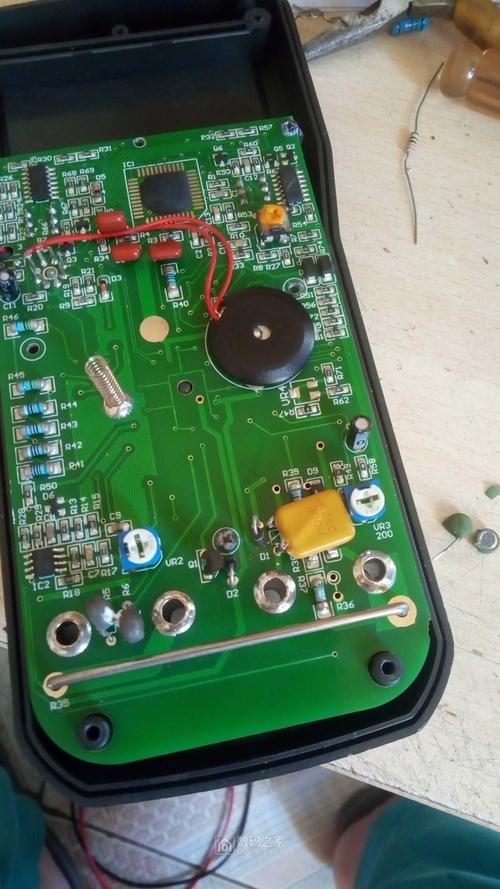

主板拨盘这面，牛屎主控芯片，部分贴片元件，部分分立元件，经由试验最上面的可调节电位器，可以调节丈量直流电压时的显示数值，减配了D3，D4两个二极管和一个R24电阻，不知有什么功能，清理一下电池弹片的铜锈开机正常了，试了一下测试速率也不错。

R29电阻，C16电容没焊上

主板后壳这面用不干胶粘了一个压电陶瓷蜂鸣片，装有快熔250V500mA陶瓷保险管，同样R29电阻和C16电容预留位置没有焊接电阻电容，不知上述主板两面减配元件的目的是为了减少本钱？还是为了增加型号？还是电路经由优化这几个元件确实没啥用？话说这么便宜险些全新的万用表，连制造本钱都不足，还包邮，还要啥自行车呢？

各档位自动量程

优点：⑴小巧便携家用足够，⑵取用和收纳表笔快捷方便，⑶档位比较全；

表笔卡在槽内

表线缠绕在槽内

缺陷：①通断蜂鸣器声音有点小，②二极管空载输出电压1.571V，只能测一样平常二极管，不能点亮LED灯珠，③不常用档位的量程范围有限。

框内电池串联弹片

橙色框内的电池串联弹片也有铜锈，须要将胶水粘住的塑料撬下来，才能把电池串联弹片上的铜锈清理干净，清理后可以不用胶水粘，用透明胶带把塑料固定住就可以了，方便往后弹片有铜锈了好拆卸。

戴上皮套长度

戴上皮套宽度

戴上皮套拿在手里的效果

是不是很便携？您心动了吗？声明本人不卖货，不是托，只是一个万用表业余爱好者，贴图码字不随意马虎就分享到这里，以为有用点个赞吧。
