泄电保护技能是配电系统中一项主要的保护技能，可以用于防止人身触电伤亡和电气失火事件的发生。泄电保护器通过非打仗式电流采集来检测线路中的剩余电流以实现泄电保护功能，根据其是否须要赞助电源，可以将其分为电子式与电磁式两种。
电子式泄电保护器中剩余电流互感器二次回路的感应电压需经电子放大线路放大后勉励脱扣器动作，因此具有灵敏度高、整定偏差小等优点，但承受冲击能力和抗滋扰能力较差、泄电特性易受到事情电压颠簸影响，导致其难以运用于主要场合。
比较于电子式泄电保护器，电磁式泄电保护器无需赞助电压，剩余电流互感器（RCT）二次回路的感应电压无需放大，便可直接勉励磁脱扣器动作，同时其内部电磁元件具备抗冲击和抗滋扰能力强的特点，零电压和断相后泄电保护特性不变，因此，电磁式泄电保护器在主要场合得到广泛运用。

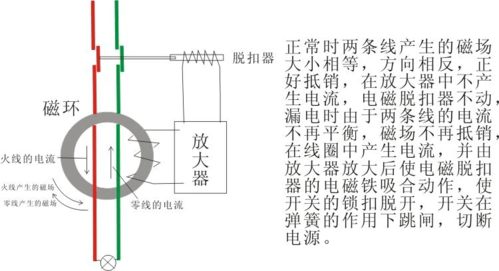

电磁式泄电保护器一样平常由剩余电流互感器、泄电检测电路（旗子暗记调理电路和脱扣驱动电路）、磁脱扣器、试验按钮和断路器动作机构五部分构成，如图1所示。
当电力线路正常运行时，火线L与中性线N的电流相量和为零，剩余电流互感器二次侧无感应电旗子暗记输出，泄电保护器不动作；当电力线路中存在泄电故障时，L相电流与N相电流相量和不再为零，剩余电流互感器一次侧存在不平衡电流I1（泄电电流），二次侧有输出电压，其值随泄电电流的增加而增大。输出旗子暗记经由旗子暗记调理电路输出到脱扣驱动电路，当其值超过脱扣驱动电路动作阈值时，脱扣驱动电路会发出跳闸旗子暗记，驱动磁脱扣器脱扣，泄电保护器断开线路，实现泄电保护。
电磁式泄电检测电路事理如图2所示，旗子暗记调理电路包括补偿电路和储能电路。补偿电路由补偿电阻R1和补偿电容C1组成，储能电路由整流桥和储能电容C2组成，脱扣驱动电路中电压检测芯片的阈值电压为Uact。
本文编自《电工技能学报》，论文标题为“电磁式泄电保护特性影响成分剖析及其稳健性设计”。本课题得到国家自然科学基金和河北省自然科学基金的支持。
