支持双向充放电的升降压控制器给用户带来更好的体验—TMI5810_双向_充放电

在3C数码行业爆品沉寂的这几年里，因“露营热”兴起的便携式户外电源，支持双向放电与高效的能源输出，成为当下数码圈最炙手可热的单品之一。

传统双向充放电系统运用示意图

便携式电源运用中，它的角色是双重的：当外部电源给它充电时，它是负载；当它给负载充电时，则是供电电源。
传统的双向充放电系统中，充电和放电是系统MCU分别掌握电池包完成充电和放电，全体过程相称繁芜，因此采取拓尔微TMI5810芯片的双向充放功能，可以简化户外电源的充放设计，同时给消费者带来更好的产品。

TMI5810是一款高效率、支持双向充放电功能的同步升降压掌握芯片，与传统方案不同，采取TMI5810的便携式电源系统中，MCU只须要掌握TMI5810即可实现充放电过程，极大地优化了系统架构，方便设计师设计出更便携实用的户外电源。

采取TMI5810优化充放电电源系统架构，充电和放电是都由芯片完成，实现双向充电。

TMI5810采取QFN-32（4mm4mm）封装，开关频率可在200kHz至600kHz范围调度，支持双向充放电功能，拥有高效率的转换，外置4开关的升降压（Buck-Boost）架构，充电支持1至6节锂电池，支持宽幅电压的2.8V ~ 32V （36V耐压）输入和2V ~ 30V反向输出，“输入至输出”分别电阻设置限流值（CC模式），输入/输出限流值可支持PWM动态调节。

采取TMI5810 Buck-Boost Charger升降压充电运用架构

TMI5810事情事理：

TMI5810采取同步4开关Buck-Boost架构专利技能（Buck-Boost Topology），支持接入不同电压输入的供电适配器，从而实现电池组（1-6节锂电池）的充放电，更好知足户外电源的设计和提高产品实用性。

TMI5810运用电路图

DIR旗子暗记掌握TMI5810充放电

TMI5810 充放电模式受 DIR 旗子暗记掌握：当 DIR 输入为低电平时，TMI5810事情于充电模式，由适配器接口（VBUS 端）向电池（VBAT 端）充电; 当 DIR 输入为高电平时，TMI5810事情于放电模式，由电池（VBAT端）向适配器接口（VBUS 端）放电。

充电模式事理图

通过CSEL pin 设置充电BAT电压；通过改变CSEL对GND的电阻R24,设置VBAT电压，如下表所示：

Table 2. CSEL 设定值

在充电模式下，具有充电管理功能，支持涓流，恒流，恒压和满充指示管理，更直不雅观感想熏染户外充电的快感。

充电曲线

放电模式事理图

VBUS 放电电压动态调度：放电模式下，除了通过改变 FB1 分压比的办法，还可通过 PWM 旗子暗记对 VBUS 电压进行动态调度。

VBUS 输出电压 vs PWM 旗子暗记占空比

固定FB1分压电阻不变，向PWM管脚输入频率为 10kHz~100kHz的 PWM 旗子暗记，VBUS 输出电压即受 PWM 旗子暗记占空比 D 掌握。

TMI5810运用在双Type-c 支持双向充放电运用方案

双Type-c 支持双向充放电运用需求增长，高效率、支持双向充放电功能的同步升降压掌握芯片TMI5810正当其时！

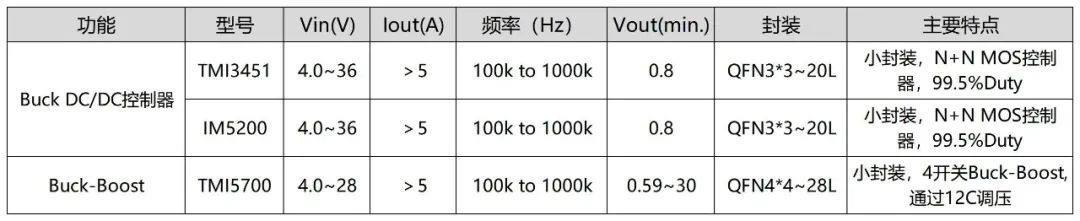

除了TMI5810芯片方案，拓尔微还可以供应多款高效大功率Buck，Buck-Boost掌握器，可知足更多不同需求的运用充电方案。

拓尔微TMI5810芯片，所采取的升降压掌握器方案，支持多口输出，支持1-6颗锂电池，双向充放电等功能。
相较于传统的户外电源，搭载TMI5810芯片的户外电源拥有更多上风和能够采取更好的设计，一个芯片即可集成多种功能，即可实现高性能、大功率的户外电源方案，降落了产品设计难度、缩短了设计周期，同时简化了生产步骤，助力户外电源产品更快上市，给予用户更好的体验。

一款支持双向充放电功能的高效升降压Buck-Boost DC/DC掌握器，且无需携带多余适配器，可以让出行更便携，给露营爱好者带来更好的户外用电体验，同时减少出行产生的垃圾，更大程度上达到绿色出行的目的。
