扩展坞机身还设有5.5mm电源输出接口，可以为老式圆形接口的条记本电脑供电。扩展坞自带DisplayLink芯片，可扩展两个视频输出，每个输出具备两个DP和HDMI接口，方便不同接口的显示器利用。
扩展坞还具备千兆网络连接和USB-A接口连接，一线连接条记本可进行多个设备扩展，整洁方便。下面就带来这款扩展坞的拆解，一起看看内部的设计和用料情形。
泰格斯这款多功能扩展坞为规整长方体造型，主体采取PC防火材质塑料外壳，顶面贴有橡胶贴，并还做了斜纹理设计，增加整体辨识度。
机身前端设计有Targus品牌、指示灯等。
机身一端配置USB3.0接口，支持数据传输以及充电功能。
另一端配置USB3.1 Gen 1 Type-C充电口以及耳机/麦克风口。

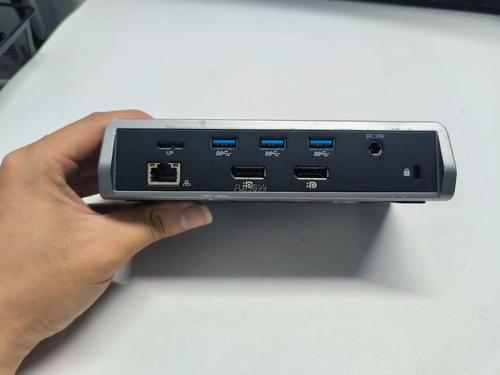

机身后方上一排为DC19.5V条记本电源输出口，DC20.5V电源输入口，USB3.1 Gen 1 Type-C充电口，三个USB 3.0接口以及开/关键。下一排为千兆以太网口，两个HDMI 2.0显示器接口，两个DP1.2A显示器接口以及锁槽。
丰富的接口配置知足各种专业设备需求。
机身底部贴有防滑垫，对应铭牌处镂空，机身边缘设计有散热孔。
铭牌两侧设计有固定螺丝孔。
产品铭牌特写，型号为DOCK190，输入规格为20.5V7.31A，通过了CE、FCC认证。
实测扩展坞机身长度为173.22mm。
宽度为83.87mm。
厚度为42.05mm。
产品拿在手上的大小直不雅观感想熏染。
其余测得产品重量约为413g。
泰格斯多功能扩展坞拆解看完泰格斯这款扩展坞的外不雅观展示，下面就进行拆解，一起看看内部的设计和用料。
首先撕下机身底部的防滑垫，在防滑垫内部为固定螺丝。
防滑垫内部通过双面胶粘贴固定。
拧下固定螺丝拆下后盖。
后盖内部设有铁板屏蔽。
屏蔽铁板通过塑料热熔固定。
内部PCBA模块粘贴导电布接地。
从壳体内部取出PCBA模块。
扩展坞侧面盖板通过卡扣和螺丝固定。
壳体内部指示灯导光塑料特写。
扩展坞电源按键特写。
两片PCB通过铜柱和螺丝固定。
测得PCBA模块重量约为181g。
利用游标卡尺测得PCBA模块长度约为170mm。
PCBA模块宽度约为74mm。
PCBA模块厚度约为29.5mm。
在两片PCB之间通过铜柱固定，还设有铁片屏蔽。
四个视频输出接口处均设有导电布进行接地。
拆解分开两片PCB，内部采取铁片进行屏蔽。
两片PCB通过SATA硬盘连接器进行连接，实现数据传输和供电传输。
拆下铁片屏蔽罩，DisplayLink芯片设有散热片和导热垫。
取下芯片上粘贴的散热片。
在散热片上粘贴导热垫，将热量传导至屏蔽铁片。
用于电源输入和USB接口扩展的PCB正面一览，焊接电源输入输出插座，USB-C母座，复用器芯片，USB3.0 HUB芯片，USB-C掌握器和MCU。
背面焊接降压芯片和一颗USB2.0 HUB芯片。
电源输入，输出插座和USB-C母座一览。
USB-C母座采取金属压板固定。
USB-C复用器来自TI德州仪器，型号HD3SS460，用于切换USB-C接口方向，支持交替模式运用。
USB3.0接口连接到创惟 GL3523四口集线器芯片，分别用于3个USB-A接口连接外设，以及连接到其余一起USB HUB芯片。
外置25.0MHz时钟晶振特写。
GL3523外置的存储器来自旺宏，型号MX25L512E，容量为512K-BIT。
另一颗USB HUB芯片采取创惟GL850G，是一颗四接口的USB2.0 HUB芯片。
12.0MHz时钟晶振特写。
USB-C端口保护器来自TI德州仪器，型号TPD8S300，用于VBUS短途经压和ESD保护功能。
USB PD掌握器来自TI德州仪器，型号TPS65982AB，用于DP交替模式和雷电交替模式掌握。芯片内部集成负载开关，集成电源路径保护功能。
5mΩ电流检测电阻特写。
滤波电容规格为22μF35V。
存储器来自旺宏，型号MX25L8006E，容量为8M-BIT。
两颗VBUS开关管来自ROHM罗姆，型号RQ3E150BN，NMOS，耐压30V，导阻5.3mΩ，采取HSMT8封装。
一颗降压芯片来自TI德州仪器，型号TLV62569，是一颗5.5V输入，2A输出电流的同步降压转换器。
降压芯片来自TI德州仪器，型号TPS54531，是一颗28V输入，3A输出电流的降压转换器，芯片内部集成开关管。
4.7μH降压电感特写。
SS54续流二极管特写。
USB-A口过流保护芯片来自TI德州仪器，型号TPS2000C，用于接口短路保护，额定电流2A，并具备使能掌握。
一颗8位微掌握器来自芯科，型号EFM8UB20F32G，芯片内置8051内核，运行频率达48MHz，内置UART，SPI和SMBus/I2C接口。
另一颗MCU来自ST意法半导体，型号STM8S103K3T6C，芯片内置8KB Flash，16MHz主频CPU和E2PROM，内置1KB SRAM。
同步降压芯片来自茂达，型号APW8715A，芯片内置30/12mΩ开关管，支持28V输入电压，输出电流为6A。
三颗22μF35V电解电容用于输入滤波。
还有两颗同型号的同步降压芯片用于为视频转换小板供电。
对应的两颗降压电感和滤波电容特写。
连接到视频转换小板的SATA硬盘插座特写，供应供电和数据传输。
三个USB-A接口均为USB3.0接口。
扩展坞开关按键特写。
扩展坞电源输入插座特写。
扩展坞电源输出插座特写。
接口处用于输出掌握的MOS管和滤波电容特写。
视频输出小板正面设有USB3.0 HUB芯片和视频转换芯片。
背面设有网卡芯片和音频转换芯片。
接口下方设有USB HUB芯片，上方设有两路降压电路。
在视频输出小板上利用创惟GL3523 USB HUB芯片进行接口扩展，分别用于两个USB接口扩展，DisplayLink视频输出和千兆网口连接。
芯片外置25MHz时钟晶振特写。
视频转换功能，采取Synaptics的Displaylink芯片DL-6950，是一种纯USB办理方案，支持USB-A或者USB-C接口，用于USB旗子暗记转换为DP和HDMI旗子暗记输出，扩展显示屏幕。芯片内部集成USB3.0接口，DL3解编码器，两个DP接口，两个HDMI2.0接口，千兆以太网和音频接口，可直接连接DP及HDMI显示器利用。
DL-6950外置24.000MHz时钟晶振特写。
视频转换芯片外置两颗南亚DDR3内存芯片，型号NT5CC256M16ER-EK，两颗组成1GB容量。
视频转换芯片外置存储器来自旺宏，型号MX25L6433F，容量为8MB。
接口上方设有两路降压电路，利用1μH合金电感。
同步降压芯片丝印KWAWC。
另一起降压芯片型号相同。
德州仪器TPS2000C用于USB-C接口过流保护。
网口转接芯片来自REALTEK瑞昱半导体，型号RTL8211F。
芯片外置供电降压电感特写。
网络隔离变压器来自玉创电子，型号GSC-2456-R。
网口采取沉板焊接，降落厚度。
德州仪器TS3A225E切换芯片用于耳机麦克风地线切换。
DP接口设有TVS二极管阵列用于静电保护。
HDMI接口同样设有TVS二极管阵列用于静电防护。
过流保护开关丝印S86T25。
另一组DP接口设有TVS二极管阵列。
另一组HDMI接口设有TVS二极管阵列。
一颗滤波电容规格为100μF16V。
德州仪器TPS2000C用于USB-C接口过流保护。
USB3.0 A口特写。
HDMI接口过孔焊接固定。
DP接口同样为过孔焊接固定。
3.5mm音频接口设有两颗电解电容用于输出隔直。
USB-C母座和3.5mm音频接口均为过孔焊接固定。
电容规格为470μF6.3V。
用于指示事情状态的指示灯特写。
全部拆解一览，来张百口福。
充电头网拆解总结泰格斯这款扩展坞通过USB-C接口连接到电脑，支持利用USB-C和USB-A接口，可以扩展出DP和HDMI接口，USB-A接口，千兆网络接口。扩展坞的USB-C接口还支持100W快充，支持为条记本电脑充电，实现一线串通时扩展多个设备连接。
充电头网通过拆解理解到，泰格斯这款扩展坞内部采取两块PCB，通过SATA硬盘连接器进行连接，分别用于USB接口扩展和视频扩展功能。个中USB接口扩展利用两颗创惟GL3523 USB3.0集线器芯片和一颗GL850G USB2.0集线器芯片。
视频扩展采取DisplayLink DL6950芯片进行DP和HDMI接口扩展，在扩展坞内部还利用德州仪器TPS65982进行USB-C接口掌握，USB接口过流保护芯片也来自德州仪器。扩展坞内部采取金属外壳屏蔽，视频转换芯片配有散热片，确保永劫光稳定运行。
