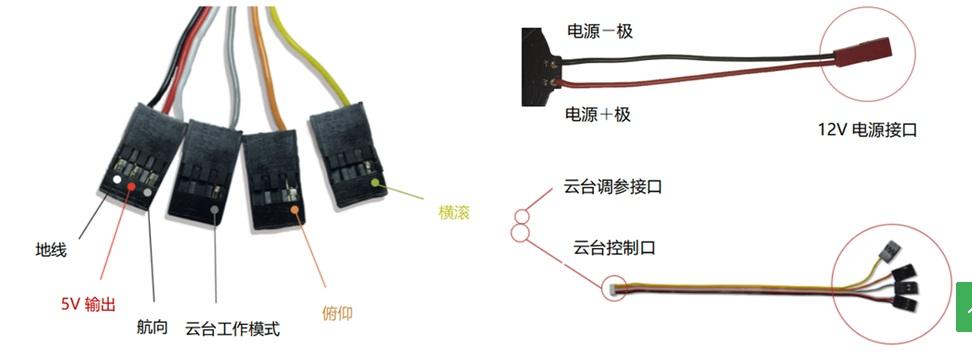

云台，从解码器出来一共是4根线，2跟是RS485掌握线，2根是220V电源线，还有2根是视频线。rs485掌握线和电源线可以用4芯非屏蔽线缆，从颜色上可以区分，如下图：
1.摄像机
监控系统中利用的摄像机紧张是CCD摄像机。摄像机是摄像机和镜头的总称，根据被摄目标物体的大小和摄像机与物体的间隔，通过打算得到镜头焦距来确定镜头，以是镜头都是依据实际情形而定的。
2．防护罩
防护罩是使摄像机在有灰尘、雨水、高低温等情形下正常利用的防护装置。一样平常分为两类，一类是室内防护罩，另一类是室外防护罩。室内用防护罩构造大略，价格便宜，其紧张功能是防止摄像机落尘并有一定的安全防护浸染，如防盗、防毁坏等。
室外用防护罩一样平常为全天候防护罩，即无论刮风、下雨、下雪、高温、低温等恶劣情形，都能使安装在防护罩内的摄像机正常事情。这种防护罩具有降温、加温、防雨、防雪等功能。为了在雨雪景象仍能使摄像机正常摄取图像，一样平常在全天候防护罩的玻璃窗前安装有可掌握的雨刷。
3．支架
普通支架有短的、长的、直的、弯的，根据不同的哀求选择不同的型号。室外支架紧张考虑负载能力是否合乎哀求，再有便是安装位置，由于从实践中创造，很多室外摄像机安装位置分外，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上。
4．云台
云台是承载摄像机并可进行水平和垂直两个方向迁徙改变的装置。云台内装有两个电动机。这两个电动机一个卖力水平方向的迁徙改变，另一个卖力垂直方向的迁徙改变。水平迁徙改变的角度一样平常为350°，垂直迁徙改变则有±45°、±35°、±75°等。水平及垂直迁徙改变的角度大小可通过限位开关进行调度。
（1）云台按利用环境分类
云台按利用环境分为室内型和室外型，紧张差异是室外型密封性能好，防水、防尘，负载大，有些高档的室外云台除有防雨装置外，还有防冻加温装置。
云台摄像机
红外云台摄像机
（2）云台的选用
在选用云台时除了要考虑安装环境、安装办法、事情电压、负载大小、性能价格比和外型是否都雅外，还应把稳以下几个方面。
1）承重
为适应不同摄像机及防护罩的安装，云台的承重应是不同的。应根据选用的摄像机及防护罩的总重量来选用得当承重的云台。室内用云台的承重量较小，云台的体积和自重也较小。室外用云台由于肯定要在它的上面安装带用防护罩的摄像机，以是承重量都较大，它的体积和自重也较大。
目前出厂的室内用云台承重量为1.5~7kg，室外用云台承重量为7~50kg。还有些云台是微型云台，比如与摄像机一起安装在半球型防护罩内或全天候防护罩内的云台。
2）掌握办法
一样平常的云台均属于有线掌握的电动云台。掌握线的输入端有5个，个中1个为电源的公共端，其余4个分别为上、下、左、右掌握端。如果将电源的一端接在公共端，电源的另一端接在“上“时，则云台带动摄像机头向上迁徙改变，别的类推。
还有的云台内装有继电器等掌握电路，这样的云台每每有6个掌握输入端。1个是电源的公共端，另4个是上、下、左、右端，还有1个则是自动迁徙改变端。当电源的一端接到公共端，电源的另一端接在“自动”端时，云台将带动摄像机头按一定的迁徙改变速率进行上、下、左、右的自动迁徙改变。
在电源供电电压方面，目前常见的有互换24V和220V两种。云台的耗电功率，一样平常是承重量小的功耗小，承重量大的功耗大。
在选用云台时，最好选用在云台固定不动的位置上安装有掌握输入端及视频输入、输出端接口的云台，并且在固定部位与迁徙改变部位之间（即摄像机之间）有用软螺旋线形成的摄像机及镜头的掌握输入线和视频输出线的连线。这样的云台安装利用后不会因长期利用导致迁徙改变部分的连线破坏，特殊是室外用的云台更应如此。
（2）解码器接线方法
解码器接线图
（3）485通讯办法
智能解码器采取RS485总线掌握通讯办法，DATA+、DATA-为旗子暗记端， G（GND）为屏蔽地。标准RS485设备至智能解码器解码器之间采取二芯屏蔽双绞线连接，连接电缆的最远累加间隔不超过15000米。多个解码器连接最远一个解码器的DATA+、DATA-两端之间并接一个120欧的匹配电阻。架设通讯线时，应尽可能地避开高压线路或其它可能的滋扰源。
矩阵主机等RS485设备通讯端口的D＋(DATA485＋)、D—(DATA485— )、G(GND)与智能
设备连接示意图
把稳：解码器DATA＋、DATA—、GND、端子对应连接
摄像机镜头防护罩的安装
1．摄像机、镜头的选择
考虑到学校工业中央晚上没有灯光光芒不充足仅监视景物的位置或移动，考虑利用低照度黑白摄像机；摄像范围局限在楼梯口较小的范围，选用定焦镜头。
2．摄像机、镜头、支架和防护罩的安装
（1）拿出支架，准备好工具和零件：涨塞、螺丝、改锥、小锤、电钻等必要工具；按事先确定的安装位置，检讨好涨塞和自攻螺丝的大小型号，试一试支架螺丝和摄像机底座的螺口是否得当，预埋的管线接口是否处理好，测试电缆是否畅通，就绪后进入安装程序。
（2）拿出摄像机和镜头，按照事先确定的摄像机镜头型号和规格，仔细装上镜头（红外摄像机和一体式摄像机不需安装镜头）。
安装镜头时，首先去掉摄像机及镜头的保护盖，然后将镜头轻轻旋入摄像机的镜头接口并使之到位。对付自动光圈镜头，还应将镜头的掌握线连接到摄像机的自动光圈接口上，对付电动两可变镜头或三可变镜头，只要旋转镜头到位，则暂时不需校正其平衡状态（只有在后焦聚调度完毕后才须要末了校正其平衡状态。详细步骤如下：
1）卸下镜头接口盖。
2）镜头安装：逆时针方向迁徙改变松开定位截距可调环上的一颗螺钉，然后将环按 C方向（逆时针）迁徙改变到底。否则，在摄像机上安装镜头时，可能会对内部图像感应器或镜头造成破坏。
3）必须根据镜头的类型将镜头选择开关置于摄像机的一侧。如果安装的镜头是 DC掌握类型，则将选择开关置于“DC”，如果是视频掌握类型，则切换到“VIDEO”。
4）根据镜头类型，旋转焦距调节螺丝调度焦距。
把稳不要用手碰镜头和CCD，确认固定稳定后，接通电源，连通主机或现场利用监视器、小型视频机等调度好光圈焦距。
（3）拿出支架、涨塞、螺丝、改锥、小锤、电钻等工具，按照事先确定的位置，装好支架。检讨稳定后，将摄像机按照约定的方向装上；（确定安装支架前，先在安装的位置通电测试一下，以便得到更合理的监视效果）。
（4）如果在室外或室内灰尘较多，须要安装摄像机护罩，在第二步后，直接从这里开始安装护罩。
1）打开护罩上盖板和后挡板；
2）抽出固定金属片，将摄像机固定好；
3）将电源适配器装入护罩内；
4）复位上盖板和后挡板，理顺电缆，固定好，装到支架上。
（5）把焊接好的视频电缆BNC插头插入视频电缆的插座内（用插头的两个缺口对准摄像机视频插座的两个固定柱，插入后顺时针旋转即可），确认固定稳定、打仗良好，
安装云台解码器
1．摄像机进行单体调试；
2．阅读解码器解释书，画出云台、解码器、码转器接线图；
3．云台和解码器接线（内置解码器不须要接线），检讨解码器、云台设备是否正常；
4．摄像机固定在云台上，并对摄像机和解码器接线；
5．摄像机的视频输出连接到原有学校监控系统的视频线上；
6．对解码器的拨码盘进行拨码，做解码器的自检实验；（内置解码器自动自检）
7．解码器的通讯线与原有码转器的对应端子连接；
8．云台、解码器故障处理方法
（1）码转灯不闪：软件设置（灯不闪，码转换器未事情），软件中的解码器设置（解码器协议、COM口、波特率等）；或改换一个COM口。
（2）无法掌握解码器：解码器中无继电器响声。
1）检讨解码器是否供电；
2）检讨码转换器是否拔到了输出485旗子暗记；
3）检讨解码器协议是否设置精确；
4）检讨波特率设置是否与解码器符合，检讨地址码设置与所选的摄像机是否同等；
5）检讨解码器与码转换器的接线是否接错；
6）检讨解码器事情是否正常：解码器断电一分钟后通电，是否有自检声；软件掌握云台时，解码器的UP，DOWN，AUTO等端口与PTCOM口之间会有电压变革；
7）检讨解码器的保险管是否己烧坏。
（3）无法掌握云台
1）检讨解码器事情是否正常；
2）解码器的24V或220V供电端口电压是否输出正常；
3）直接给云台的UP、DOWN、与PTCOM线进行供电，检讨云台是否能正常事情；
4）检讨供电接口是否接错；
5）检讨电路是否接错（解码器为UP、DOWN等线与PTCOM直接给云台供电，各线与摄像机及云台各线直接连接就可以了；有的解码器为独立供电接口）；
（4）云台掌握的部分功能无法利用。
1）界面上无法操作：安装相应的云台掌握补丁程序；
2）点击时码转灯亮或解码器里面有继电器响，但部分功能无法掌握：检讨无法掌握的功能部分接线是否精确，云台、镜头等设备是否无缺、解码器功能端口是否有电压输出。
3）掌握时云台动作不正常
如涌现迁徙改变无法停滞情形，首先单独对该端口进行测试（直接向该端口通电，进行掌握），如正常，则检讨解码器对应的端口是否事情正常。
把稳：提及解码器接线和调试情形，均指解码器外置情形。
