全网首发，不比不知道！
看看究竟升级了什么？

新伊顿精英卫星HD VS老伊顿E1，完备拆机比拟图解

全网首发！地表最强收音机？伊顿精英卫星HD老E1完全拆机比拟图解_收音机_波段全网首发！地表最强收音机？伊顿精英卫星HD老E1完全拆机比拟图解_收音机_波段科学

解密新老机型谁才是地表最强收音机？

（图片来自网络侵删）

最近上市的伊顿精英卫星HD收音机，毫无意外的在环球收音机圈引起了阵阵波澜，作为收音机爱好者，我一贯通过网络搜集它的干系资料，并在一些收音机界资深业内人士的帮助下，我整理完成了这篇新老机型的拆机比拟图解，分享给喜好收音机的网友，期望能够让喜好收音机的朋友初步认识新老机型的差别所在，但错漏在所难免，欢迎批评示正！
在此，对各位业界朋友的无私合作表示非常感谢！

因文章中的部分图片来自网络,如果您对引用的图片有异议请及时联系我，感激！

这次比拟机型版本如下：

新伊顿精英卫星HD版本号： ETON E1 HD（以下简称新HD）

老伊顿E1版本号： ETON E1（以下简称老E1）

1、外不雅观方面

老E1收音机

新HD收音机

老E1背面

新HD背面

两机外不雅观险些完备一样，该当采取的是同一模具，新HD背面比老E1增加了皮套磁吸扣。

老E1表面处理采取橡胶漆，随着韶光推移，漆面老化脱落，而且很粘手，粘连保护皮套，造成老E1的表面处理方面，完备都是负面评价（处理办法：采取酒精把橡胶油全部擦除，处理效果因人而异）。

新HD没有采取橡胶油进行表面处理，这也是环球广播爱好者最关心的问题之一，所幸这次没有这样做，因此大家无须多虑。

2、机器内部

老E1内部

新HD内部

从以上图片可以看出，老E1内部有更多的连接掌握线，线路板上有大量的电子元器件，喇叭上印有ETON Logo。

新HD内部非常简洁，险些看不到什么电子元器件，喇叭上也没有印上ETON Logo。

3、显示和按键部分

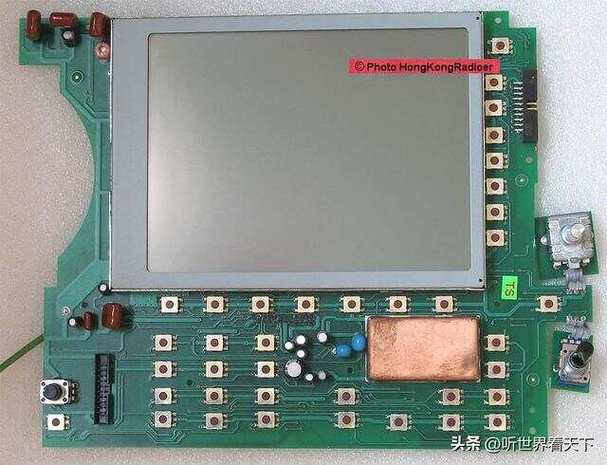

老E1显示屏和按键功能板

新HD显示屏和按键功能板

新HD显示屏和按键功能板背面

以上可以看出两机采取了同样尺寸的点阵LCD作为显示屏，新HD增加了屏幕防尘海绵。

4、吸收部分

吸收部分电路板

老E1吸收部分的电路板可以瞥见大量的SMT元器件，浩瀚集成电路模块（IC），由美国著名无线电公司Drake设计完成，颇具美式风格，同时继续Drake R8系列吸收机精良的吸收性能。
个人认为，正是Drake R8系列台式机在环球无线电爱好者中的优秀口碑，当Drake R8演进成一台可以装上电池的便携收音机，才让E1有了“地表最强收音机”的美称。

新HD吸收部分的电路板面历年夜幅缩小，而且险些看不到任何电子元件，该当是采取了高度集成电路才能够达到这样的效果，非常有视觉冲击力。

老E1吸收电路板的另一壁

新HD吸收电路板的另一壁

老E1看上去还是密密麻麻的电子器件，可以瞥见5个晶体滤波器，5个屏蔽金属盒，个中滤波器该当是E1最贵的元器件，一粒性能出众的滤波器每每比一台普通收音机价格还要贵上许多，可以达到的效果远远优于现在采取单片DSP芯片组装出来的全波段收音机。

新HD可以瞥见不少集成电路，有更高的集成度，更少的电子元件，还一个比较明显的差异，新HD比较老E1增加了铁氧体磁棒天线，可以有更好的调幅吸收效果。

5、吸收芯片部分

新HD传统波段采取了一片SILICON LABS公司的SI4735DSP收音机芯片，紧张功能有LW/MW/SW/FM吸收，还可以利用SILICON LABS供应的补丁包，通过软件解调单边带，功能相称强大，现在市场上的许多收音机也在利用这个芯片。
HD波段采取了一片SILICON LABS公司的SI4682作为HD波段的吸收。

如何识别收音机所用47系列芯片的技能资料

Si4682芯片

Si4682技能资料供参考

Si4735芯片

Si47系列技能资料供参考

6、声音处理部分

两机声音部分电路板

老E1声音芯片

新HD声音芯片

可以看到老E1采取一片16脚TDA2822作为功率放大器，新HD 采取一片8脚TDA2822L作为功率放大器。

7、吸收波段与吸收模式

老E1吸收波段：AM/FM 吸收模式：FM/AM/ SSB/AM SYNC（美国版还有XM波段吸收）
