但采取过度充电的办法，会使铅酸电池中的电解液分解，降落电池容量，并缩短电池寿命。通过利用电池均衡器，单独为亏电的电池充电，就能实现精准的为电池组中亏电的电池充电，而无需为整组电池进行过充电。
充电头网拿到了两河电子推出的一款铅酸电池组充电保护均衡模块，这款模块支持12V铅酸电池利用，支持48/60/72V电池组，并内置蓝牙功能，能够在手机上查看电池电压，压差等参数。这款均衡模块通过将电池组作为输入电源，转换为亏电电池单独充电。下面就带来这款铅酸电池充电保护均衡模块的拆解，一起看看内部的设计。
模块本体和连接线采取自封袋包装收纳。
均衡模块采取玄色铝合金外壳，在侧面设有接线插座。
在模块外壳上标注产品名称，型号以及规格，还有对应的指令功能。
在模块背面则标注了模块的接线图。
模块接线端子与附带的连接线一览。
模块侧面设有连接铅酸电池组的端子，电源指示灯，过充保护指示灯和均衡指示灯。
电池正极连接端子和分体线连接端子特写。
电池接线端子标注有线号，对应电池，方便安装。
实测连接线长度为90cm。
利用游标卡尺测得模块长度约为113.2mm。
模块宽度约为88.5mm。
模块厚度约为37.7mm。
测得模块重量约为243.8g。
两河电子铅酸电池组充电保护均衡模块拆解看完了这款模块的外不雅观，下面就进行拆解，一起看看内部的设计。
首先拧开两侧的固定螺丝，个中插座一侧盖板内部指示灯利用排线连接。
PCBA模块通过壳体内部开槽固定。
断开盖板的连接排线。
盖板背面设有连接器。

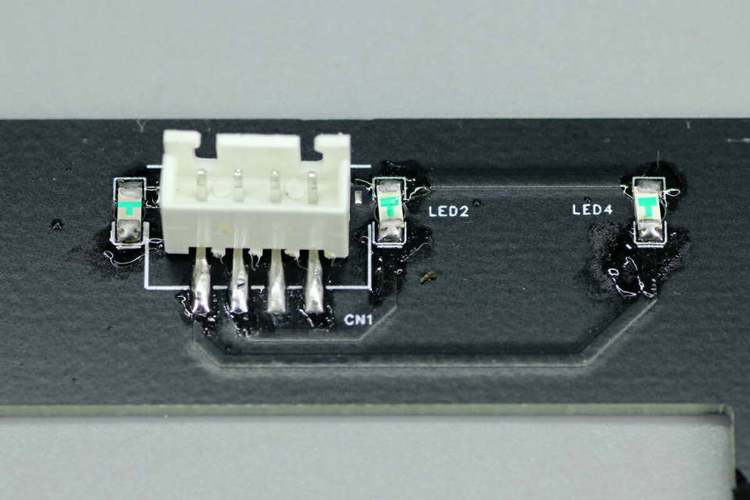

盖板内部三颗贴片LED指示灯特写。
盖板内部对应PCBA模块边角打胶加固。
PCBA模块正面一览，在上方为切换铅酸电池的MOS管，下方为二极管和切换光耦。左下角为隔离开关电源，用于将总线降压为单独的电池充电。在变压器右侧设有蜂鸣器，主控MCU和蓝牙模块。
在蓝牙模块上方为降压供电电路，右侧设有掌握充电开关的MOS管，右侧为滤波电容，连接插座。在底部还焊接一块小板以及滤波电容。
PCBA模块背面没有焊接元件。
开关电源芯片上方设有散热片，通过焊接固定。
焊接拆下开关电源芯片上方的散热片。
开关电源芯片来自DK东科，型号DK112L，芯片内部集成高压启动电路，集成700V开关管，支持85-265V输入电压，支持12W输出功率，采取DIP8封装。
东科 DK112 资料信息。
开关变压器特写。
反馈光耦设置在变压器底部。
整流二极管和滤波电容焊接在PCBA模块一侧，输出滤波电容规格为1000μF35V。
输出恒压恒流掌握芯片来自DIODES，型号AP4313，芯片内置1.2V电压基准，电流采样电路和两路运放，采取SOT26封装。
主控MCU来自STC宏晶，型号被蓝牙透传模块遮挡。
蓝牙透传模块通过排针焊接连接。
模块上设有蓝牙芯片和贴片晶振。
蓝牙芯片丝印E2PD2344。
用于提示告警的蜂鸣器特写。
MCU外置TL431电压基准特写。
为MCU供电的降压转换器来自XLSEMI芯龙，型号XL7015E1，是一颗支持100V输入电压的DC-DC转换器，芯片内部集成开关管，开关频率150KHz，最大输出电流0.8A，内部集成短路保护和过热关断保护功能，采取TO252-5L封装。
100μH合金电感用于降压。
模块共利用12颗MOS管用于电池切换。
其余6颗MOS管特写。
个中一种6颗MOS管来自场效应，型号CMD25N20A，NMOS，耐压200V，导阻170mΩ，采取TO252封装。
另一种6颗MOS管来自APM永源微，型号AP30P10D，NMOS，耐压100V，导阻36mΩ，采取TO-252-3L封装。
A217光耦用于驱动MOS管开关。
一颗MOS管来自安森美，型号FQD7P20，PMOS，耐压-200V，导阻690mΩ，采取D-PAK封装。
三颗MOS管来自AOS万国，型号AOD403，PMOS，耐压-30V，导阻为5.1mΩ，采取DPAK封装。
四颗SS520肖特基二极管特写，规格为5A 200V。
PCBA模块上焊接一块小板。
小板另一壁焊接二极管，三极管和贴片电阻。
一颗滤波电容规格为10μF160V。
另一颗滤波电容规格为22μF50V。
两颗无极性电解电容规格为10μF100V。
两颗电解电容规格为220μF50V。
全部拆解一览，来张百口福。
充电头网拆解总结两河电子这款铅酸电池组充电保护均衡模块支持48V/60V/72V铅酸电池组充电利用，模块采取玄色铝合金外壳，并配有90CM长连接线，连接线已制作端子，方便连接电池安装。模块内置蓝牙模块，支持手机显示电池电压等参数，节制电池运行状态，并支持功能设置。
充电头网通过拆解理解到，这款模块内置开关电源，通过将输入电压降压，由MCU检测到串联电池亏电，由MOS管将开关电源输出接通到对应电池，为亏电的电池充电。个中开关电源主控芯片来自东科，型号DK112，MCU来自STC宏晶，MOS管采取光耦进行驱动，实现单独隔离为亏电电池充电。
