这是一台生产于2006年9月20日的遐想15寸正屏液晶显示器，型号：LXM-L 17AB ，故障征象：据用户描述是不稳定，有时开机正常、有时开不了机、有的时候用着又会关机；送到我这里试机时直接是通电按开关键指示灯不亮，不开机。

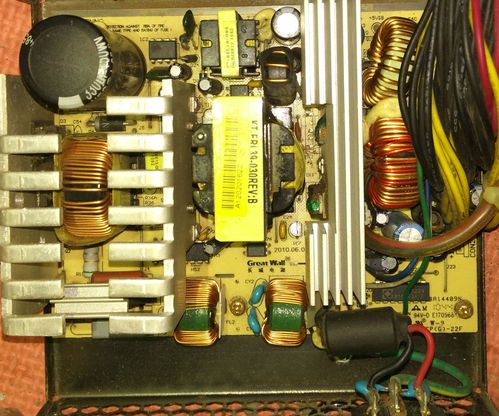

拆开外壳跟电路板支架，就可以看到电源升压一体板和驱动板了，早期的工艺还蛮踏实的，这么多年了，看上去各处焊点无氧化虚焊征象。
开始检测：测开关电源次级12V/5V电压无输出、测次级整流二极管正常，问题出在前级电路；接着丈量前级8脚电源管理块SG5841供电为6V旁边（多数电源管理块的正常供电在12-18V旁边），供电不正常，换过上图箭标注上的二极管跟启动电容，供电还是非常，直接换电源块了。
（图片来自网络侵删）
对便是它，开关电源管理芯片，型号为早期液晶显示器常用的SG5841，我手上只有SG6841，注：SG6841是SG5841的改进型 SG5841和SG6841是完备一样的，可以直接代换，两者的引脚定义完备相同，只是实行的标准不一样。
代换后测得电源块供电为16V，次级电压正常输出，按开关键指示灯完美亮起，试机后正常开启显示，至此本机维修完毕，装盖收米。
