本日是LM2901芯片，紧张因此下几个方面：
LM2901 是四路比较器戏芯片，LM2901 系列由四个独立的高精度电压比较器组成，具有 低偏移电压，适用于所有四个比较 mV 最大规格。特殊是在单个电源的宽电压范围内事情。LM2901比较器设计用于消费、汽车和工业电子运用中的电平检测、低电平传感和存储器运用。
LM2901实物图片
二、LM2901 引脚功能详细讲解三、LM2901 CAD 模型1、LM2901电路符号
LM2901电路符号

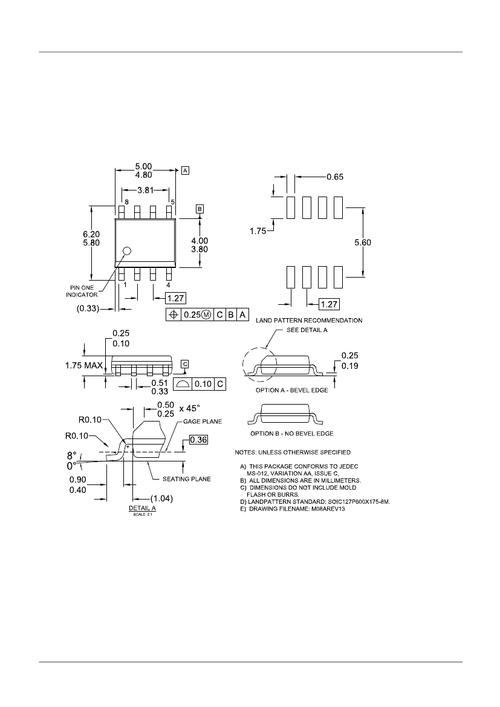

2、LM2901封装尺寸
LM2901封装尺寸
3、LM2901 3D模型
LM2901 3D模型
四、LM2901 事情事理LM2901 事情事理
五、LM2901 事情特性1、归一化输入失落调电压
LM2901 事情特性
2、输入偏置电流
LM2901 事情特性
3、输出灌电流与输出饱和电压
LM2901 事情特性
六、LM2901 特性参数1、特性参数
单电源操作：3.0 V 至 36 V双电源操作：±1.5 V 至 ±18 V低输入偏置电流：25 nA（范例值）低输入失落调电流：±5.0 nA（范例值）低输入失落调电压输入共模电压范围至 GND低输出饱和电压：130 mV（范例值）@ 4.0 mATTL 和 CMOS 兼容输入上的 ESD 钳位可提高可靠性，而不会影响设备操作汽车和其他须要独特现场和掌握变动哀求的运用的 NCV 前缀；AEC-Q100 合格和 PPAP 能力设备无铅、无卤素/无 BFR，并且符合 RoHS 标准2、最大额定值
超过最大额定值中列出的应力可能会破坏器件。如果超过这些限定中的任何一个，则不应假定设备功能，可能会发生破坏并且可能会影响可靠性。
1.最大输出电流可高达20mA，与V CC的大小无关，对 V CC的输出短路会导致过热并终极破坏。
LM2901 特性参数
3、电气特性（V CC = +5.0 Vdc，TA = +25°C，除非另有解释）
除非另有解释，否则产品参数性能在所列测试条件的电气特性中指明。如果在不同条件下操作，产品性能可能不会由电气特性指示。
LM2901 特性参数
2、T低= -40°C，T高= +105°3、在输出开关点，VO = 4 Vdc，R S ≤ 100 Ω 5.0 Vdc ≤ V CC ≤ 30 Vdc，输入在全体共模范围内（0 Vdc 至 V CC -1.5 Vdc）。4、由于 PNP 输入，偏置电流从输入中流出 此电流实际上是恒定的，与输出状态无关。5、输入电压的正偏移可能超过电源只要一个输入电压保持在共模范围内，比较器就会供应适当的输出状态。有关安全操作区域，请参阅最大额定值表。6、指定的相应韶光是针对 100 mV 输入阶跃和 0 mV 过驱动。对付较大的旗子暗记，范例值为 300 ns。4、性能特点（V CC = +5.0 Vdc，TA = T低至T高[注 7]）
7、T低= -40°C, T高= +105℃8、在输出开关点，V O = 4 Vdc，R S ≤100 Ω 5.0 Vdc ≤ V CC ≤ 30 Vdc，输入在全体共模范围内（0 Vdc 至 V CC -1.5 Vdc）。9、由于 PNP 输入，偏置电流从输入流出 此电流实际上是恒定的，与输出状态无关。LM2901 特性参数
七、LM2901 比较器电路图讲解1、具有迟滞的反比较较器
LM2901 比较器电路图讲解
2、具有迟滞的同比较较器
LM2901 比较器电路图讲解
3、驱动逻辑
LM2901 比较器电路图讲解
4、方波振荡器
LM2901 比较器电路图讲解
5、过零检测器（单电源）
LM2901 比较器电路图讲解
6、过零检测器（分体式电源）
LM过零检测器（分体式电源）
