LDO，全称为“Low Dropout Regulator”，是一种低压差线性稳压元器件。
其事情事理为，利用在其饱和区域内运行的晶体管或场效应管（FET），从运用的输入电压中减去逾额的电压，产生经由调节的输出电压。
比较于传统的DC-DC变换器，LDO具有本钱低，噪音低，静态电流小的特点，须要的外接元件也很少，因此,LDO广泛运用于须要稳压输出的场景。

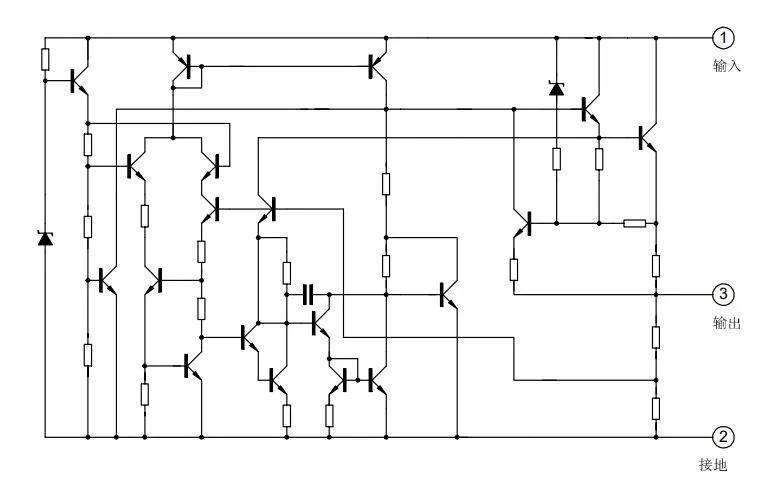

（UTC78XX系列LDO封装以及内部电路示意图）

S100型源表之LDO芯片电学特点测试筹划_测试_电压 S100型源表之LDO芯片电学特点测试筹划_测试_电压科学

（UTC7805 LDO电参数规格书）

（图片来自网络侵删）

2、源表，SMU(Source Measure Unit)电源/丈量单元，“源”为电压源和电流源，“表”为丈量表，“源表”即指一种可作为四象限的电压源或电流源供应精确的电压或电流，同时可同步丈量电流值或电压值的丈量仪表。
普赛斯S系列高精度源表，集电压、电流输入输出及丈量等多种功能于一体。
产品最大输出电压达300V，最小测试电流量程低至100pA，支持四象限事情，因此,可广泛运用于LDO类芯片测试。

3、常用电性能参数测试

LDO常用的电性能参数测试，紧张包括输出电压、输入输出电压差、线性调度率、负载调度率、静态电流等。
由于LDO的测试须要分别采集输入与输出真个数据，因此一样平常情形下，测试系统至少须要配置2台SMU，并采取上位机软件(PssSMUTools)进行掌握。
（以下测试均参考UTC7805规格进行）

（二线法连接示意图）

（四线法连接示意图）

4、测试方案

Vo输出电压测试

Vo输出电压，是LDO在正常事情下的稳定输出电压值。
当加载在LDO输入真个事情电压，在规定范围内变动时，LDO的输出电压Vo稳定在特定例模内。
常用测试方法为，在LDO的输入端，加载稳定变革的电压，同时丈量对应的输出端电压值。
一样平常采取二线法连接即可。
（参考UTC7805规格书，其规格参数5V旁边）

操作步骤

步骤

操作方法

操作界面

选择测试模式

在上位机软件内，选择【晶体管】—>【MOS管丈量】

设置SMU参数

根据实际测试须要，分别设置SMU的参数。
比如【起始值】，【限值】，【扫描点数】等。
个中，SMU 1的紧张浸染是，作为输入电压源，而SMU 2则作为电压表

启动测试

点击运行图标“

”，即可启动测试

测试数据

待测试完毕后，分别点击【表格】，【图形】，可查看相应的数据与图形

Voi输入输出电压差，Vo线性调度率测试Voi输入输出电压差，是LDO正常事情时输入端与输出真个最小电压差值。
ΔVo线性调度率是输入电压变革后对输出电压造成的影响。
常用测试方法为，在LDO的输入端，加载稳定变革的电压，同时丈量对应的输出端电压值，并打算两端电压测差值，或者输出真个变革值。
此外，为降落测试中线材的滋扰，输入输出电压差测试可采取4线连接法进行丈量。
（参考UTC7805规格书，Voi值为2V旁边,ΔVo值为4mV旁边）操作步骤

步骤

操作方法

操作界面

选择测试模式

在上位机软件内，选择【晶体管】—>【MOS管丈量】

设置SMU参数

启动测试

点击运行图标“

”，即可启动测试

测试数据

待测试完毕后，分别点击【表格】，【图形】，可查看相应的数据与图形

Voload负载调度率测试Voload负载调度率是输出端接不同负载，输出端电压的变革。
由于源表可以直接当电子负载，以是可以直接让源表做负载。
常用测试方法为，保持LDO输入端电压稳定不变，在LDO的输出端，加载不同的电流值，同时丈量对应的输出端电压值，并打算输出真个电压变革值。
此外，为降落测试中线材的滋扰，该测试可采取4线连接法进行丈量。
（参考UTC7805规格书，ΔVoload值为4mV旁边）操作步骤

步骤

操作方法

操作界面

选择测试模式

在上位机软件内，选择【晶体管】—>【MOS管丈量】

设置SMU参数

根据实际测试须要，分别设置SMU的参数。
比如【起始值】，【限值】，【扫描点数】等。
个中，SMU 1的紧张浸染是，作为稳定的输入源，而SMU 2则作为负载，同时丈量负载两端的电压。

启动测试

点击运行图标“

”，即可启动测试

测试数据

待测试完毕后，分别点击【表格】，【图形】，可查看相应的数据与图形。
根据测试须要，设置不同的输出电流参数，进行多次测试。
