拿到一块SPI通信的芯片，首先是要办理单片机跟这块芯片的通信问题，能读能写；其次是对这块芯片进行寄存器设置。明确知道了这两个步骤之后，小秋就明白了，为什么小秋之前不能够闇练的节制SPI。以前把这两个步骤稠浊起来了，寄存器设置比较麻烦，须要看其datasheet，而且还是英文的，以是如果以上两个步骤一起做，就总以为很困难，而且须要在英文datasheet中征采，总觉得无所下手。以是，分步进行是非常有必要的。本日来实现的功能便是，对这块芯片进行SPI通讯，能读能写。读的话，我们一样平常都会去读芯片id，看读出的结果是否与datasheet中先容的同等，同时也就验证了读函数的精确性。至于写函数呢，彷佛一样平常也就没有进行验证。我们可以这样，先去读芯片id，担保读函数的精确；再往一个能读写的寄存器中进行写操作，然后再读回来，看写进去的值是否与读出来的值同等，这样也就验证了写函数是否精确。
1）下面简要先容一下SPI时序。
SSEL：片选旗子暗记；
SCK：时钟旗子暗记；
MOSI：主机输出，从机输入；
MISO：主机输入，从机输出。
SPI通信时序图1
SPI通信时序图2
SPI通信时序图3
SPI通信时序图4
CPOL：时钟的极性。如果SCK在数据发送之前和发送之后是都高电平，那么CPOL=1；
CPHA：时钟的相位。如果数据的输出在SCK的第一个沿上，那么CPHA=0。
以SPI通信时序图1来进行剖析，空闲时候SCK为高电平，以是CPOL=1；在SCK的第二个沿上（即上升沿），数据是稳定的，可以进行数据采样，以是CPHA=1。
以上4种时序图，做到心里有数就行。
2）以STM32F407为开拓平台，通过硬件SPI对W25Q128进行读写操作：
首先我们来看一下W25Q128的引脚定义：
我们采取标准的SPI通信，绘制出如下事理图：
通过W25Q128的datasheet，我们可以知道，W25Q128支持SPI标准通信：模式0（CPOL=0，CPHA=0）与模式3（CPOL=1，CPHA=1）。以下程序我们都采取模式3进行读写操作。
以下为在STM32F407下，SPI1的设置：
读取W25Q128芯片的ID，看其datasheet：
时钟SCK置低电平，发送90h(8个SCK)、00h(8个SCK)、00h(8个SCK)、00h(8个SCK)，返回高8位(8个SCK)、低8位(8个SCK)。看图中的DI、DO，就可知道是高位在前，低位在后。以是可以写出读取芯片ID的函数：

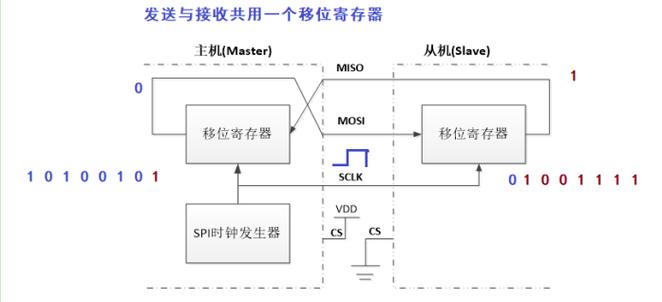

由于SPI是全双工通信，在读的时候同时写，以是函数用ReadWrite表示。
那么W25Q128的ID为多少呢，看其datasheet：
以是如果能够精确读取W25Q128的话，W25Q128_ID=0xEF17。
运行以下程序，下载进去之后创造，蜂鸣器响，证明写的程序都是精确的。
如果没有蜂鸣器的话，可以用指示灯，或者通信验证，或者直接进行调试，验证W25Q128_ID是否即是0xEF17。
不知道细心的朋友有没有创造，小秋在读取芯片ID的时候，同时利用了写函数和读函数。利用硬件SPI，读写函数是同一个。SPI1_ReadWriteByte()既是写入函数，又是读取函数，以是现在我们已履历证了读函数和写函数的精确。这样提及来觉得有点拗口，来日诰日小秋写一篇文章，《STM32的SPI通信（2）——仿照SPI》，在读取芯片ID的时候，既有写入函数，又有读取函数，而且这两个函数是不一样的，这样子我们就可以看得比较明显了。此外，本日的单片机平台是基于STM32F407的，来日诰日实现完仿照SPI之后，在STM32F103上实现一下硬件SPI和仿照SPI，看这两个平台有什么不一样的地方。
