集成稳压器‘运用测试过程’中，任意两个管脚之间严格禁止涌现瞬态的‘反偏’状态（包括mS级的瞬态反偏），否则电路有可能在瞬间被反偏击穿烧毁。
电路有可能涌现反偏击穿的外部状态：GND→IN、OUT→IN、GND→OUT、ADJ→OUT，运用中哀求：GND →IN≤|-1V|,其他管脚间为≤|-5V|。
【以上几种征象破坏的稳压器、可以通过电路解剖不雅观察芯片有不同的烧毁痕迹。】
在测试或装置过程中‘人为轻忽’造成‘反接’状态，是“没有什么方法可以保护”的。如：发生管教颠倒，输入电压极性接反、样品规格与利用规格不符等情形，必须操作中细心的加以防止。
在特定情形下有运用电路产生的‘瞬态’的反偏状态，可以参考推举保护方法增加相应保护元件还是可以避免的，当短缺相应的保护元件时‘偶发’条件下稳压器电路的随机破坏的情形将不能避免这种情形引起的电路失落效不属于电路产品质量问题。
打消人为不当造成的电路涌现反偏情形，常见的由运用电路在特定条件下产生的‘瞬态’反偏状态及击穿机理进行简要的描述和剖析：
1、OUT→IN端反偏：
产生来源：
①负载时对电池类的充电运用，断电时电池并未分开电路输出端。
②电路输入存在有大的负向脉冲，如果电路输入同时存在较大的感性负荷的反电动势。
③电路输出端接入大的滤波电解电容。（发生较多的反接击穿情形）

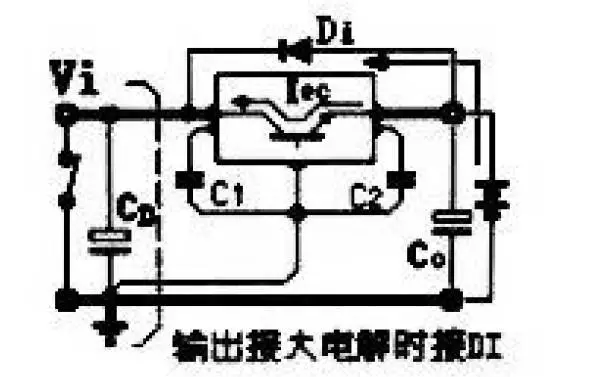

保护方法：在电路I-O端之间增加保护二极管Di，将I-O反偏电压钳位在1V以内。
机理剖析：只要不是稳压电路输出运用环境造成的事情条件，运用中在电路输出端不应接入大的滤波电解电容。接入这个电解有可能造成一个电路的OUT→IN端之间的‘反接’机会。
理论上，只要电源的输入滤波电解足够大，可以担保纵然在稳压电路输入电压处于纹波‘谷点’时也可以知足电路稳压必须的最小输入压差的特定哀求。电路自身具有很强的纹波抑制能力，根本没有必要在输出端接滤波电解电容。
接输出真个滤波电容对付电源滤波所起的浸染很小，这个电容有时反而会造成意外破坏稳压器电路的特定条件。
不推举在输出端接滤波电容式由于电容的‘储能浸染’，电容充电后可等效为一电池，在特定的情形下，如输入电压在瞬间的短路，感性元器件产生的负脉冲或关机后输入电压低落更快时，有可能造成电路VO＞VI的电位反偏状态。在输出端接滤波电容＞20μF往后，电路调度管的反偏-5V旁边。输出电容的放电过程可能在mS量级的瞬态反向击穿或损伤电路调度管，输出电容容量越大，反偏电压越高，对调整管损伤越严重直至烧毁。
附带的建议：50Hz市电整流滤波运用时，CD值为每1A负载电流取2000μf范围，否则输入纹波可能较大。在稳压电路的输入电压已经很低时，就可能造成（Vi-Vo）低于电路事情时许可的最小压差（Vi-Vo）min，涌现电路瞬间分开稳压掌握的状态。
电路分开稳压状态时输出不等比跟踪输入变革。在(Vi-Vo)≥(Vi-Vo)min时，输出电压稳定在途中的直线Vo段，在(Vi-Vo)＜(Vi-Vo)min时，由于这时电路分开稳压状态，输入的纹波电压险些完备镜象到电路输出，这时稳压电路的纹波抑制比功能此时不会起浸染，对外表现电路稳压特性很差或电路不能稳压。如下图中Vo为稳压时的值、Vo'为用直流电压表的丈量的均匀值、Vd为镜像到输出的输入纹波谷点电压。
2、GND→IN端反偏：
产生来源：在汽车类电子领域的电路运用中发生较多，如部分车型的汽车马达、点火系统等感性设备产生的约50-200mS脉宽范围的瞬态微分峰值电压可达+70V、-80V范围，5-20mS脉宽范围的可能达到+110V、-250V范围。个中的负向脉冲造成了这种反偏。（正想脉冲可能造成电路输出涌现‘瞬态’过压击穿烧毁）
保护方法：将反偏电压钳位在1V以内，对付负向脉冲增加Df进行抑制。
3、GND→OUT端反偏：
产生来源：
①来自正负输出配对运用，当正负输出的公共负载发生瞬态的短路时。
②电路输出存在有大的感性负荷，较大的反向电动势产生的负向脉冲。
③为得到高于稳压器标称值的电路输出，输出电压被Dz抬起一个固定电压值（如下图），没有保护二极管D的情形下，输出存在瞬态的短路情形。
由于设打算短稳压器电路正常事情时，电路的公共真个电位应是最低的（绝对值），无论任何缘故原由造成电路GND端电位高于其他两端电位的情形，即属于电路的‘反偏’状态，反偏电位的绝对值达到5V以上时，mS量级脉宽的瞬态‘反偏’就会造成内部电路的干系区域受损或烧毁。这种击穿是随机发生的征象，不同批次产品或同批次产品发生概率可能不同。
保护方法：应将反偏电压钳位在1V以内。增加途中二极管D。
4、Adj→OUT端反偏：
可调三端稳压器范例运用电路
产生来源：从可调系列电路的范例运用电路图可以看出，运用中调度端Adj的电位应永久低于输出端OUT的电位，参考OUT真个电位而言Vadj=VREF=-1.25V。
在输出电压取样回路中，VR2=Vadj=VO-VREF=VO-1.25V≈VO，可见在可调系列电路读书处取样回路中，电压险些是全部的降在可调电阻R2上。因此、VC3=VR2≈VO。
产生VO-ADJ端‘反接’的缘故原由：运用中在可调系列电路时，在输出下取样电阻的两端并联一支10μ~47μ的输出纹波抑制电解C3，这个C3确实可起到减小输出纹波电压的浸染（把稳：纹波参数测试时，对C3的容量也是有详细哀求的）。但因有VC3=VR2≈VO的存在，接入这个电解也创造了一个ADJ→VO端之间的电路‘反接’机会。
可调三端内部电路简图
从内部电路的局部电路图中可以看出，在VO-Adj真个反偏足够大时，Q17的EB结就可能由于电压反偏被击穿，但足可以烧毁与电阻R14干系的电阻体、10~20μm宽的铝引线层、引线孔等局部电路部分。当外部表征为器件的输出电压不能进行调度时，这时电路已经失落效了。
造成这类击穿由于三极管的BVEBO是很低的（不妨用分立器件的三极管实测一下）。从图中可以看出、接于Adj真个C3是通过调度电流Iadj进行充电的，但C3被充电后自身是没有‘低阻的’放电通路的。如果运用中设点VO较高，由于VC3≈VO，一定有C3两端的电压VC3也很高。如这时涌现VO≈0时的瞬间‘短路’状态，一定造成Adj→VO真个反偏击穿，C3储存的能量通过调度端内部电路进行逆向放电（放电通路用虚线表示）。
在C3＞10μF、VC3＞5V往后，仅需mS量级的瞬态，就有可能烧伤稳压器调度端内部的局部电路，由于烧毁所需能量很小，因此显微镜下不雅观察这种造成电路失落效的烧痕最小，一样平常仅在20μm×20μm范围以内。
保护方法：增加范例运用电路图中的反向钳位二极管DO。
防止测试中电路样品非常破坏：
针对正压可调系列电路，测试仪器利用前应明确必须有反向钳位二极管DO存在。
其情由很大略：对付正可调系列金属封装的电路，金属壳体的装置孔为第三引出端、并被定义为电路的输出端。对样品进行测试时、先打仗插座切实其实定是插入孔中的1脚、2脚，即输入端和调度端，一旦1脚、2脚插入后、电源急速通过调度电流Iadj对接在C3充电。如设定的VC3较高、末了打仗插座的输出端可能存在短路的条件时（可参考下方C-V图的△t瞬间），就有可能在测试中烧伤稳压器调度内部的局部电路。声明：由这种情形造成测试后电路样品失落效不是个案。
