555定时器IC是一种集成电路(芯片)，可用于各种定时器、延迟、脉冲产生和振荡器运用。其衍生品有2路的556和4路的558。该设计最早于1972年由Signetics公司推出。自此，许多公司生产了原始的双极定时器，以及类似的低功耗CMOS定时器。据估计，在2017年，每年生产的定时器超过10亿个，这种设计“可能是有史以来最受欢迎的集成电路”
历史
555定时器IC是在1971年由Hans Camenzind根据Signetics的条约设计的。1968年，他受雇于Signetics公司，开拓锁相环(PLL)集成电路。他为锁相环设计了一个振荡器，使频率不依赖于电源电压或温度。由于1970年的经济衰退，Signetics公司随后裁掉了一半的员工，PLL的开拓因此被冻结。Camenzind发起开拓一种基于锁相环振荡器的通用电路，并哀求他独自开拓，并从Signetics公司借来设备，而不是让他的薪水减半。Camenzind的想法最初被谢绝了，由于其他工程师认为，产品可以用公司出售的现有部件制造出来，但是，市场经理还是赞许了这个想法。
555的第一个设计在1971年夏天被审查。评估无误后，进行布局设计。几天后，Camenzind到了直接用电阻代替恒流源的办法，并创造它的事情效果令人满意。设计上的改变将须要的9个外部引脚减少到8个，因此IC可以装入8引脚的封装而不是14引脚的封装。该修订版通过了第二次设计审查，原型于1971年10月完成，成为NE555V(塑料DIP)和SE555T(金属TO-5)。9针版本已经由另一家公司发布了，这家公司的创始人是一位参加了第一次评审的工程师，他已经从Signetics退休了。这家公司在555发布后很快就撤回了它的版本。555定时器在1972年由12家公司生产，并成为最脱销的产品。
名称
一些书上说555芯片的名字源自其内部3个5K欧的电阻，然而，在采访录音中，Hans Camenzind说:“这只是随意选择的。是Art Fury(市场经理)认为这个IC会卖得很好，于是选择了“555”这个名字。”
设计
根据制造商的不同，标准555封装包含25个晶体管，2个二极管和15个电阻封装成一个8针双列直插封装(DIP-8)。可供选择的型号包括556 (DIP-14在一个芯片上集成了两个完全的555)，和558 / 559(两个变体都是DIP-16，在一个芯片上结合了四个降落功能的计时器)
NE555部件为商用温度范围，0℃~ +70℃，SE555部件编号为军用温度范围，−55℃~ +125℃。这些芯片有高可靠性的金属罐(T封装)和便宜的环氧塑料(V封装)两种形式。
因此，完全的零件编号为NE555V、NE555T、SE555V和SE555T。
低功耗CMOS版本的555现已上市，如Intersil ICM7555和德州仪器LMC555, TLC555, TLC551。
内部事理图
555定时器的内部框图和事理图在所有三张图上用相同的颜色突出显示，以阐明芯片是如何实现的
555内部构造框图555极性版内部事理图555 CMOS版内部事理图分压电路（Voltage Divider）：在电源正极VCC和负极地GND之间有一个分压器，由三个相同的电阻组成(双极定时器为5 kΩ， CMOS为100 kΩ或更高)，为比较器供应参考电压。“掌握CONT”引脚连接在两个电阻之间，许可掌握参考电压:当“掌握”引脚未利用时，该分压器产生2 / 3 VCC的upper参考电压和1 / 3 VCC的lower参考电压。当 “掌握”引脚被利用时，upper参考电压将为Vcont，而下参考电压将为1 / 2 Vcont。阈值比较器（Threshold Comparator）：比较器的负输入接分压器的上参考电压，比较器的正输入接“阈值”引脚。触发比较器（Trigger Comparator）：比较器的正输入接分压器的下参考电压，比较器的负输入接“触发”引脚。Flip-Flop：SR触发器存储定时器的状态，并由两个比较器掌握。“Reset”引脚将覆盖比较器的两个输入，因此触发器(以及全体计时器)可以在任何时候重置。输出（Output）：触发器的输出之后是一个带有推挽(push-pull)输出的驱动电路，可以为双极定时器供应高达200 mA的“输出”引脚，对付CMOS定时器更低。放电（Discharge)：触发器的输出连接到一个接地用于“放电”的三级管。引脚

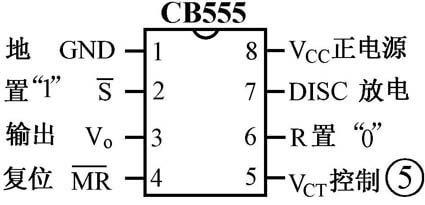

555引脚图556引脚图引脚功能555 pin#
556:1st pin#
556:2nd pin#
Pin name
Pin dir
Pin desc
1
7
GND
电源地，0V
2
6
8
TRIGGER
INPUT
当该引脚电压低于CONTROL的1 / 2电压时(如果不该用control参考电压，则为1 / 3 VCC)，OUTPUT输出高，并开始计时。只要这个引脚连续保持在一个低电压，输出将保持在高电压。
3
5
9
OUTPUT
OUTPUT
这个引脚是一个推挽(p.p)输出低电平(GND)或高电平(对付双极计时器，约VCC-1.7伏，对付CMOS计时器，则即是VCC)。对付双极计时器，这个引脚可以输出高达200 mA，但CMOS计时器则更小(随芯片而变革)。对付双极计时器，如果这个引脚驱动上升/低落沿敏感的数字逻辑芯片，可能须要添加一个100到1000 pF的解耦电容(在这个引脚和GND之间)来防止双触发。4
4
10
RESET
INPUT
通过将该引脚连接到GND，可以复位计韶光隔，但直到该引脚上升到约0.7伏特以上，计时才再次开始。这个引脚覆盖TRIGGER，而TRIGGER又覆盖THRESHOLD。如果这个引脚没有利用，该当连接到VCC，以防止电气噪声意外引起复位5
3
11
CONTROL
INPUT
这个引脚供应访问内部分压电路(默认2 / 3 VCC)，通过对这个引脚施加电压，可以改变时序特性。在非稳态模式下，这个引脚可以用来调频输出状态。如果不该用该引脚，应将其连接到10nf解耦电容器(在该引脚和GND之间)，以确保电气噪声不影响内部分压器。6
2
12
THRESHOLD
INPUT
当这个引脚上的电压大于CONTROL处的电压(2 / 3 VCC如果未利用CONTROL参考电压掌握)，OUTPUT高电平持续韶光隔结束，OUTPUT进入低电平。
7
1
13
DISCHARGE
OUTPUT
对付双极计时器，这个引脚是开路集电极(O.C.)输出，CMOS计时器是开路漏极(O.D.)。这个引脚可以用来为电容放电，韶光与输出相同等。在双稳模式和施密特触发模式下，这个引脚是闲置的，这许可它作为备用输出8
14
VCC
对付双极计时器，电压范围常日是4.5到16伏，有些规格高达18伏，只管大多数将低至3伏。对付CMOS计时器，电压范围常日是2到15伏，有些规格高达18伏，有些规格低至1伏。去耦电容器(在该引脚和GND之间)是一种很好的做法
模式
非稳态模式（Astable）：555可以用作电子振荡器。可用于LED闪光灯、脉冲产生、逻辑时钟、腔调产生、安全报警器、脉冲位置调制等。555可以用作大略的ADC，将仿照值转换为脉冲长度(例如，选择热敏电阻作为定时电阻，许可在温度传感器中利用555，输出脉冲的周期由温度决定)。利用基于微处理器的电路可以将脉冲周期转换为温度，线性化，乃至供应校准手段。单稳定模式（monostable）：在这种模式下，555作为一个“一次性”脉冲发生器。可运用于定时器、丢失脉冲检测、无弹开关、触控开关、分频器、电容丈量、脉宽调制(PWM)等。双稳态模式（flip-flop）：555是一个SR触发器。用场包括无弹跳闭锁开关。施密特触发(逆变器)模式：555作为一个施密特触发逆变器门，将有噪声的输入转换为干净的数字输出。Astable（非稳态模式）
在非稳态模式下，555发出具有特定频率的连续矩形脉冲流。非稳态模式实现利用了两个电阻R1，R2和一个电容C。在这种配置中，没有利用掌握引脚，因此它通过10nf的解耦电容器连接到地，以分流电噪声。阈值和触发引脚连接到电容器C，因此它们有相同的电压。最初，电容器C没有充电，因此触发引脚为零电压，这小于电源电压的1 / 3。因此，触发引脚使得输出引脚输出高电平，内部放电三极管为截止模式。由于放电引脚不对地短路，电流流过电阻R1和R2到电容器，为电容充电。当电容C开始充电，达到电源电压的2 / 3时，阈值引脚使得输出引脚输出低电平，内部放电三级管进入导通模式。因此，电容器通过R2开始放电，直到它小于电源电压的1 / 3，此时触发引脚使得输出引脚输出高电平，内部放电三级管再次进入截止模式。如此循环往来来往。在第一个脉冲期间，电容从电源电压0到2 / 3充电，然而，在随后的脉冲中，它只从电源电压的1 / 3到2 / 3充放电。因此，与后面的脉冲比较，第一个脉冲具有更长的韶光间隔。此外，电容通过两个电阻充电，但只通过R2放电，因此输出高电平间隔比低电平间隔长。输出高电平时间输出低电平时间频率占空比个中t是韶光以秒为单位，R是电阻以欧姆为单位，C是电容以法拉为单位，ln(2)是2的自然对数(当四舍五入到6位有效数字时为常数0.693147)，但常日在555个计时器数据表中利用0.7、0.69或0.693。电阻R1的规格需求R1的功率W必须大于（VCCVCC）/R1，欧姆定律。特殊是双极555，R1的低值必须避免，以便输出端在放电期间保持靠近零伏特。否则，输出的低电平时间将大于上面打算所得。非稳态模式示例规格第一个循环将明显比打算的韶光长，由于电容器在通电时必须首先从0伏充电到2⁄3 VCC，但在后续的循环中只从1 / 3 VCC充电到2 / 3 VCC。缩短占空比：为了产生高电平时间比低电平时间短(即占空比小于50%)的输出，可以将一个二极管(如1N4148)与R2并联，阴极位于电容侧。使得在高电平时间段内绕过电阻R2，使得高电平时间只依赖于R1和C，并根据二极管的压降进行调度。二极管压降减慢了电容充电的速率，使充电韶光比预期的长（ln(2)⋅R1C = 0.693 R1C）。低电平时间与上面相同（0.693 R2C）。采取旁路二极管时，高电平时间打算公式如下Vdiode是二极管On状态电流为1/2(VCC/R1)，可以从数据手册或丈量得到。假设VCC=5V，Vdiode=0.7V，则高电平时间打算为1.00R1C，比“预期”的0.693 R1C长了45%。假设VCC=15V，Vdiode=0.3V，则高电平时间打算为0.725R1C，和“预期”的0.693 R1C基本靠近。如果Vdiode = 0 V，则和预期的0.693 R1C同等。Monostable（单稳态模式）
在单稳模式下，当电容上的电压即是电源电压的2 / 3时，输出脉冲结束。通过调节R和C的值，可根据详细运用的须要延长或缩短输出脉冲宽度输出脉冲宽度为t，这是电容C充电到电源电压2 / 3所须要的韶光。个中t是韶光以秒为单位，R是电阻以欧姆为单位，C是电容以法拉为单位，ln(3)是3常数的自然对数，它是1.098612(四舍五入到6位有效数字)，但它常日在555个计时器数据表中四舍五入为1.1或1.099。在单稳模式下利用定时器IC时，任意两个触发脉冲之间的韶光跨度必须大于RC韶光常数示例规格：当R=91K，C=100nF，则t=ln(3)91k100nf=0.0099973692，大约为10ms。利用代数，R和C的规格值可以按10的倍率缩放，以得到相应韶光的缩放。通过并联或串联第二个电阻，可以很随意马虎地得到额外的电阻值R。如果并联相同电阻，则韶光减半。如果串联相同电阻，则韶光翻倍。Bistable（双稳态模式）
在双稳模式下，555定时器作为SR触发器利用。触发和复位输入通过上拉电阻保持高，而阈值输入接地。将触发轫短暂接地（GND）作为一个SET旗子暗记，使得输出端out输出高电平。将复位端短暂接地（GND）作为一个RESET旗子暗记，使得输出端out输出低电平。双稳态配置中不须要定时电容。放电引脚不连接，也可作为集电极开路输出。Schmitt trigger（施密特触发器）
一个555定时器可以用来创建一个施密特触发逆变器门，将有噪声的输入转换成干净的数字输出。输入旗子暗记通过串联电容连接，串联电容连接触发管脚和阈值管脚。一个电阻分压器，从VCC到GND，连接到触发管脚和阈值管脚。复位引脚连接到VCC。原始规格
这些规格适用于原始双极NE555。其他的555定时器根据等级可以有不同的规格(工业、军事、医疗等)。
