连续一周了，在弄传说中的SDRAM，不是说SDRAM，有多么多么难，我是受友晶SDRAM封装库的启示，想写一个通用版的SDRAM程序，改换SDRAM时候只须要转业列，就可以直策应用，虽然从上上周日开始看了一周友晶的SDRAM库，看懂了，并且自己写了全部的注释，但是移植到我黑金板子上时候，怎么都成功不了，各种找问题，实在是找不到，以是，从上周开始，打算自己写一个SDRAM的驱动程序，前前后后看SDRAM有10天了，真的是把我弄的寝食难安，觉睡不好，女票陪不了，不过这10天看了很多很多网上关于SDRAM的资料什么的，算是快把SDRAM吃透了，现在写好了单字节读写的程序，并且在两个不同芯片，不同SDRAM的FPGA上试了，可以很方便移植，等我全体写好往后，会免费上传到我的博客里，须要的朋友可以免费下载。

好了，废话说了一大推，在仿真SDRAM时候，由于SDRAM的数据口是inout型，那么，仿真时候该怎么弄呢，网址可能有人有过总结，但是我还是写一下吧，顺便谈谈我对IO口的理解。

一、什么是IO口

这还用说，便是既能做输入，又能做输出呗，所谓Input output的首字母缩写

二、什么是双向IO口，什么准双向IO口

是不是觉得。
。
。
一下答不上来，反正笔者曾经是这样，不过各位大神一定对答如流了。

在学习标准51单片机时候，大家可能都知道，或者听过，或没把稳过51单片机的IO口分为双向和准双向，详细起来说，便是80C51的P1、P2和P3为准双向IO口，P0为双向IO口，在学习STM32时候，更为胆怯，又是推挽，又是上拉，下拉的。
。
。
整的刚开始学习的笔者直接懵逼了。
。
。
，但是道理上都是一样的。
那么问题来了什么是准双向？什么是双向？

“要读取时候先输出1，才能读，为准双向”，教材上是这么说的，但是说的彷佛P0口读取时候不用输出1一样，实在这并不是这么大略。

以下为笔者个人的理解：如果有误，笔者可不负任务啊，哈哈，倒是可以相互互换。

先看看51单片机IO的构造吧：

上面4副图引用自：《从零开始学单片机技能》——刘建清

这本书在讲51的IO构造时候说的还算比较清楚的，想弄清楚的读者，建议看一下。
笔者看过有的书都是一笔带过，有的没怎么说清楚。

笔者理解如下：

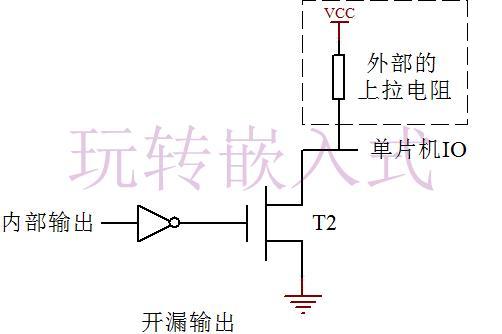

P0口之以是称之为双向IO口是由于在作为地址/数据功能时，构成了推挽构造，可输出高电平和低电平，且当高下两个MOS管都截止时，呈现高阻态，可以实现内外数据的隔离，当PO口作为普通IO口利用时，构成了OC/OD门，即开集电极/漏极输出，低电平可以正常输出，但如果要输出高电平，必须外加上拉电阻。
作为输入时，必须先输出1，即向内部的锁存器写1，以断开下拉的MOS管，此时，管脚处于浮空状态，然后读引脚就可读入高低电平。

P1、P2、P3之以是称之为准双向IO口，是由于内部带了上拉电阻，因此在任何时候都不会涌现高阻态，只会涌现高低电平。
作为输出时，可输出高低电平，作为输入时，必须先输出1，即向内部的锁存器写1，以断开下拉的MOS管，然后读引脚就可读入高低电平。

准双向IO口输出低电平时，灌电流可达20mA，输出高电平时，输出能力较弱，不到1mA，若到输出高电平给其他器件，由于其他器件输入时为高阻态，因此可正常将高低电平输出，但，若要驱动外设（如LED），最好通过掌握三极管来达到掌握外设的效果。

说了这么多，晕了吧。
。
。
。
那就说大略点：

凡是在输出状态下能输出高电平和低电平，在输入状态下可以呈现浮空（高阻）的门即为三态门，它所构成的IO口成为双向IO，除此之外其他IO都是准双向IO。
以是说只要能涌现三态情形的口都是为双向口，只能涌现两态的就叫准双向了呗。

虽然不知道笔者总结的对不对，但是在做SDRAM的数据口仿真时候，没有与现有的资料冲突

三、如何驱动或仿真带有IO口的模块

1、IO口驱动（只截取最主要的）

inout[15:0]IO;

input[15:0]WR_data;

outputreg[15:0]RD_data;

reg isOut;

always @ ( posedge CLK or negedge RSTn )
