那么匠心工艺的YOGA 4 Pro（YOGA 900）在内部构造上是否也拥有犹如表链式转轴那样的极致设计？双风扇散热系统是如何塞入如此轻薄的机身中的？遐想的设计师们究竟用了什么秘密武器将YOGA 4 Pro（YOGA 900）的主板做到仅有两张信用卡大小的？本期拆本办将为大家逐一解答。
●铝合金后盖利用分外螺丝固定
遐想YOGA 4 Pro（YOGA 900）利用了一整块铝合金底板，并利用了10颗分外六角花型螺丝进行固定。利用分外螺丝目的可以防止大部分用户随意拆机，降落拆机意外破坏的风险。不过好在这样的螺丝刀还是比较好找的，我们的拆解也就从拧下这些分外螺丝开始。
底板利用分外固定螺丝
用撬棒小心的撬开固定卡扣
拧下固定螺丝后，还须要利用金属撬棒插入后盖的缝隙中，小心的撬开连接卡扣。这一步须要尤为耐心，稍不把稳就有可能翘断卡扣，造成不可逆的破坏。拿掉底壳后，YOGA 4 Pro（YOGA 900）的内部构造得以展现在我们面前，整机玄色的PCB主板令笔者印象深刻。
YOGA 4 Pro（YOGA 900）内部构造
在取下的铝合金底板上，我们可以创造出风口以及进风口的格栅。旁边两侧出风，中间两个进风。它们全部都藏在金属表链式转轴的内侧，担保外不雅观的统一。
出风口与进风口的格栅
●卸下高密度电池
在连续拆解前，首先要做的事情便是断开电池电源，防止在拆解过程中涌现短路等可以避免的意外情形，这也是所有电子设备拆解前的必要步骤。
连续拆解前一定要先断开电源
接下来卸下固定电池的5颗普通螺丝，即可取下整块电池。从电池上标注的参数来看，虽然YOGA 4 Pro（YOGA 900）的电池面积比上代YOGA 3 Pro有所减小，但由于采取了高密度电池构造。使得其容量达到了66瓦时，远远高于YOGA 3 Pro的44瓦时。这样就担保了YOGA 4 Pro（YOGA 900）在整体功耗提高的同时也能够担保足够的续航韶光。
YOGA 4 Pro（YOGA 900）高密度电池 容量达到66Wh
●拆下触控板
卸下电池后，我们先来拆解位于电池正下方的触控板。首先断开它的排线，然后卸下固定它的6颗螺丝，触控板就可以轻松取下。触控板采取了常见的Synaptics芯片方案。
断开下方的触控板排线
YOGA 4 Pro（YOGA 900）触控板正反面
Synaptics芯片方案
●取下JBL音响
取下触控板排线滋扰后，我们就可以顺利的取下JBL音响模块了。拧下音响的固定螺丝后，首先取下右侧的音响模块，将其连接线逐步的从固定槽取出。
优先取下右侧的音响
断开连接线，取下JBL音响
接着断开左侧的连接线，即可拿下全体JBL音响模块。可以看到，音响的体积还是比较空想的，这也为YOGA 4 Pro（YOGA 900）的外放音质供应了保障。
●拆SSD
三星PM871 512GB SSD固态硬盘
固态硬盘则采取了来自三星的PM871，容量达到512GB的固态硬盘。
●拆无线网卡
网卡天线与螺丝一起固定
Intel 8260NGW蓝牙无线二合一网卡
从上图中可以创造，无线网卡的个中一根天线与螺丝一起固定住，防止松脱。但是另一根白色的天线却没有保护方法，这点有些可惜。网卡型号方面，采取了Intel最新的8260NGW无线网卡，并且内置蓝牙4.2模块，与Windows 10操作系统完美搭配。
●取下左侧接口副主板
下面我们进入主板的拆卸环节，首先取下左侧的副主板连接线，拧下两颗固定螺丝，取下左侧接口副主板。
取下左侧的副主板连接线
紫色：Realtek 瑞昱声卡芯片
这块主板上有一个USB3.0接口以及一个耳机麦克风一体式插孔。在主板的背面，我们看到了一颗 Realtek ALC3268瑞昱声卡芯片，这也是常见的声卡芯片掌握方案。不过在这里没有找到USB 3.0的掌握芯片，推测这个USB 3.0接口该当是直接与Skylake处理器供应的接口连接了。
副主板正面按钮
主板正面，有几个主要元件：
赤色：电源指示灯
橙色：电源按钮
黄色：一键规复按钮
绿色：屏幕旋转锁定按钮
●取下右侧接口副主板
接着再来拆解右侧的接口副主板，这个主板上有一个读卡器接口，USB Type-C接口，以及另一个USB 3.0接口。
右侧接口排线
右侧接口副主板背面
在主板的背面同样有几个主要芯片：
赤色：TPS65982 USB Type-C 供电芯片
橙色：谱瑞科技Parade PS8740 让USB Type-C支持Displayport旗子暗记传输
黄色：620FJ1LN 未知 （推测为读卡器掌握芯片）
蓝色：winbond 25X40CL 华邦 BIOS 程序芯片
令人惊异的是YOGA 4 Pro（YOGA 900）的BIOS芯片竟然被放在了右侧接口副主板上。
●取下主板剩余排线
位于主板正中心的屏幕排线设计的十分精细，很难想象如此短小的排线竟然驱动着一块分辨率高达3K的10点触控屏幕，还有摄像头以及麦克风。排线伸展进可360°翻转的转轴中，跟随转轴折叠的部分也做了加固，担保其强度。
取下位于主板正中心的屏幕排线
在主板下方还有3个排线，从左到右依次为，键盘排线、键盘背光灯排线、触控板排线。
取下剩余的排线
取下剩余的排线后，拧下主板上的4颗固定螺丝，以及固定风扇的4颗螺丝即可将主板连同散热模组一同取下。
终于看到主板全貌
连续拆卸散热模组前，首先须要断开风扇的电源排线，然后小心拧下固定在CPU上的三颗螺丝即可取下全体双风扇散热模组。
取下两侧风扇的排线
取下双风扇散热模组
两侧的风扇大小千篇一律，均是来自SUNON的2.25W小型风扇。
SUNON风扇
精细的铝合金风扇
风扇采取了铝合金材质，叶片数量多，能够在风扇功率一定的情形下得到较大出风量，从而提高散热效率。

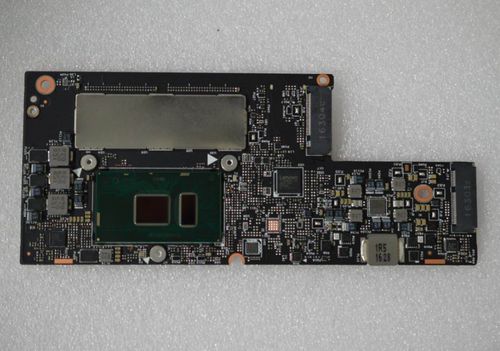

主板正面
青色：16GB板载内存
蓝色：Intel® Core™ i7-6500U处理器，睿频频率达到3.10 GHz
黄色：ISL95857HRTZ Intersil|电源管理芯片
赤色：型号未知 根据包围的电感推测为遐想定制的电源管理芯片
主板背面
在主板上，我们并没有创造主板芯片组（南桥）。查找干系资料才创造，原来这代的Skylake U系列低压处理器将主板芯片组集成到了处理器中，这样有助于缩小主板体积。同时再合营一些遐想独立研发的管理芯片，这才造就了这块仅有两张信用卡大小的Core i主板。
●分离表链式转轴
主板取下后，笔者还对这个转轴比较有兴趣，卸下这几个固定螺丝试试看。
取下转轴与C壳的固定螺丝
取下固定螺丝后，即可将C壳与屏幕完备分离。但表链式转轴为焊接固定，拆解难度较大，笔者就不在这里考试测验了。
将C壳与屏幕分离
表链式转轴构造特写
表链式转轴构造特写
●光秃秃的C壳
剩下的C壳还有两个须要解释的地方，首先是位于旁边两侧的WiFi天线。不同于以往将WiFi天线放在屏幕上方的设计，YOGA 4 Pro（YOGA 900）的WiFi天线之以是要放在这个地方，一方面是由于360°转轴未便利折叠天线，另一方面也是为了担保YOGA在多种不同模式下的旗子暗记强度。
第二点是位于下方两侧的强磁铁，与屏幕对应位置的两个强磁铁一起，在合上条记本屏幕，或者平板电脑模式下牢牢吸住屏幕和底面，担保利用的稳定性。
取下的C壳
●拆解总结：
拆解所有元件一览
通过拆解我们不难创造，虽然YOGA 4 Pro（YOGA 900）机身极为轻薄，但得益于规整的模块化设计，全体的拆解过程十分的轻松，这也降落了该机的维修本钱。积累了前3代产品的制造履历，这代的YOGA 4 Pro（YOGA 900）的内部设计可以说已经达到了一个极致的程度，也很好的诠释了它的匠心工艺。
优点：
·独具特色的表链式转轴印象深刻
·内部空间利用率较高、主板集成度高
·模块化设计，维修本钱低
·屏幕排线与摄像头麦克风排线一体化设计
·金属双风扇散热系统
缺陷：
·价格仍旧较高
