八块8x8点阵屏，满屏显示两个汉字，可以设置多种显示模式，上电默认的是向左滚动显示。

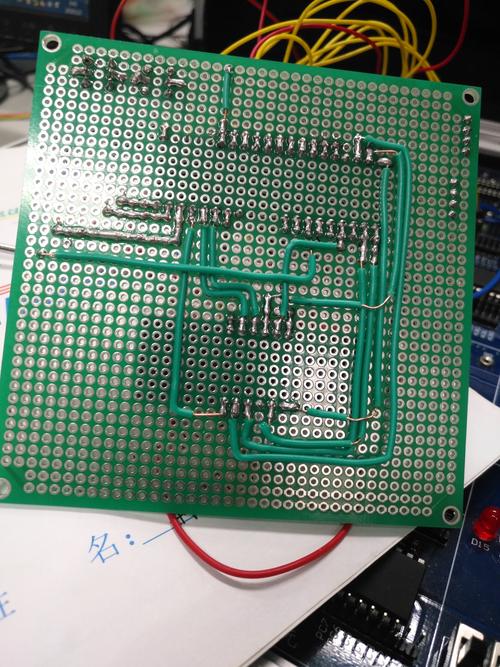

电路板背面，走线比较缭乱。行线是用剥开的铜丝焊的，列线是带绝缘皮的线。
下面一排0805的贴片电阻是驱动三极管的B极电阻。
（图片来自网络侵删）
主控用的AT89S52，可以支持在线编程，之前用89C52的时候还特意制作了一个编程器。现在入门的单片机，基本都是用STC和32的了。
电路板正面，左边两个行驱动芯片，上边两个是列驱动。
列驱动芯片是74LS154，4-16线编码，芯片有使能端，两个芯片数据只用四个IO口就够了。
芯片输出通过NPN三极管驱动点阵屏。
行驱动74HC245，8进8出的芯片。
一排排三极管。
三极管限流电阻，0805的贴片电阻。
单块点阵屏。
程序还在，海子的诗，《面朝大海春暖花开》。
