对付装机必备的M2硬盘，这款主板也知心的设计了散热装甲，有效降落运行中的温升。主板设有DP和HDMI接口，支持利用内置核显的CPU，主板具备4个USB2.0接口，还具备两个5Gbps的USB-A接口，知足日常利用扩展。下面就带来七彩虹这款主板的拆解，一起看看主板的用料和设计。
七彩虹CVN B760I上岸舰主板开箱包装盒顶部灰白相间样式设计，并印有烫金字体的产品系列、名称以及外不雅观，左下角还有主板三大卖点。
底部除印有主板外不雅观，两侧还附上了主板一系列上风特性，下方还有产品局部特写及相应描述。
包装内含七彩虹CVN B760I上岸舰主板、SATA 6Gb/s 数据线、Wi-Fi 6高增益天线、固定螺丝以及利用手册。
SATA 6Gb/s 数据线有两根，线身是扁平式设计。
Wi-Fi 6高增益天线一对，为经典的两端一粗一细设计。
七彩虹CVN B760I FROZEN WIFI D5 V20上岸舰主板是一块 Mini-ITX 板型的小板，其延续了装甲风格设计，以黑白撞色为主，辅以银白色提升质感，给人带来强烈的视觉冲击。
细节方面，左侧和下方的散热装甲一部分采取了镭雕CVN磨砂玻璃工艺处理，同时左侧的下方还设计有经典“76”字样。右侧有两根DDR5规格的内存插槽，XMP加速模式下给到了最高 8000MT/s的高频率，同时优化了高带宽和低延迟表现。
七彩虹CVN B760I上岸舰主板为用户供应了DP1.2接口、HDMI 2.0接口、5G Type-C接口、四个USB2.0接口、两个5G USB接口、5.1声道音频接口，还供应了2.5G有线网卡和Wi-Fi6无线网卡，并供应了两个前面提到的WiFi增强天线，功能丰富知足绝大多数用户的拓展须要。
PCIe5.016插槽采取合金强化加固，担保长久耐用。
主板采取7+1+1相数字供电，核心90A旗舰级规格Dr.Mos，更加节能和高效。
主板背面还设有第二条PCIe 4.0 M.2固态插槽，设计上有效利用了主板背面空间，让用户能更方便进行大容量扩展。
实测七彩虹CVN B760I上岸舰主板长度为173.48mm。
宽度为169.45mm。
最大厚度为47.33mm。
其余测得主板的重量约为591g。
七彩虹CVN B760I上岸舰主板拆解对这款主板的外不雅观有了基本理解后，下面就进行拆解，一起来看看内部的用料情形。
首先拧下背面的固定螺丝，拆下主板正面的供电散热片，南桥散热片和M2硬盘散热片。
供电散热片内部还设有一个散热风扇。
主板挡板，南桥散热片，供电散热片和M2硬盘散热片特写。
M2硬盘散热片粘贴有导热垫。
散热片内部设有一个散热风扇。
用于支撑的胶垫特写。
散热风扇通过螺丝固定在散热片内部。
散热片对应降压电感和MOS管的位置粘贴导热垫。
CPU供电电路特写，图片中为7+1相。
CPU供电主控芯片来自MPS芯源半导体，型号MP2960R。
输入滤波电容来自PolyCap柏瑞凯，为RN系列小型化固态电容，规格为150μF 25V。
充电头网拆解理解到，柏瑞凯的产品广泛运用于充电器、车充、无线充、移动电源、储能电源等领域，并被OPPO、vivo、小米、光彩、三星、华为、遐想、紫米、努比亚、公牛、ANKER等有名品牌的多款产品采取，产品得到市场的高度认可。
7颗Dr.Mos用于核心供电降压。
Dr.Mos来自MPS芯源半导体，型号MP87691。
用于CPU核心供电的降压电感特写。
输出滤波电容来自PolyCap柏瑞凯，为RL系列固态电容，规格为560μF6.3V。
一颗降压掌握芯片来自MPS芯源半导体，型号MP2940A。
Dr.Mos来自MPS芯源半导体，型号MP86941。
降压电感特写。
另一起降压芯片同样采取MP89641。
另一颗供电降压电感特写。
三颗滤波电容规格为560μF6.3V。
为内存供电的降压电感特写。
为内存供电的降压芯片来自杰华特，型号JW5068A，是一颗23V输入电压，8A输出电路的同步降压转换器，芯片内部集成开关管，具备可编程的电流限定。
LGA1700插座特写，内部焊接多颗MLCC滤波电容。
在插座背面也焊接多颗MLCC滤波电容。

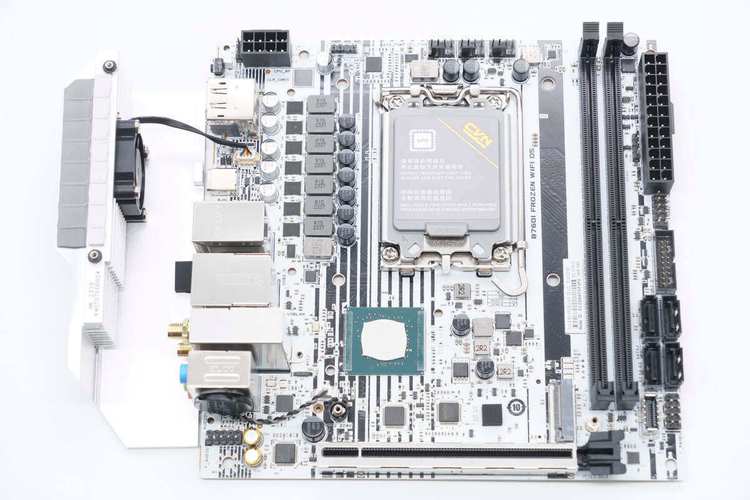

南桥芯片覆盖有白色导热垫打仗到散热片散热，两侧粘贴塑料条起到支撑浸染。
移除导热垫，南桥芯片特写。
贴片时钟晶振特写。
32.768KHz时钟晶振特写。
BIOS芯片来自XMC武汉新芯，型号XM25QH128CHIQ，容量为16MB。
M2固态硬盘接口上方的LED DEBUG指示灯特写。
主板BIOS电池粘贴在音频插座上。
电池通过插接件连接，便于改换。
声卡芯片来自瑞昱半导体，型号ALC897。
有线网卡芯片来自瑞昱半导体，型号RTL8125BG。
外置25MHz晶振特写。
芯片外置TVS阵列，用于浪涌保护功能。
M2固态硬盘插槽特写。
MCU来自和泰，型号HT32F52352，内置M0+内核，内置128KB FLASH和16KB SRAM。
IO芯片来悛改塘，型号NCT5585D，用于主板温度检测，风扇转速掌握，键盘接口等。
用于支撑M2固态硬盘的胶块特写。
USB-C接口复用器开关来自asmedia祥硕，型号ASM1543，用于前置Type-C接口。
另一颗ASM1543用于主板后置USB-C接口。
两颗过流保护芯片来自杰华特。
主板背面设有一颗USB集线器芯片，来自汤铭，型号FE1.1s，用于USB2.0接口扩展。
12MHz贴片晶振特写。
用于USB3.2的Retimer芯片来自asmedia祥硕，采取ASM1562，增强型号完全性，提升兼容性。
芯片外置的供电电感特写。
24MHz时钟晶振特写。
主板背面的M2固态硬盘接口特写。
丝印0524PL的TVS阵列特写。
两颗过流保护芯片来自杰华特。
丝印C16KH的TVS阵列特写。
两颗丝印3324P的TVS阵列特写。
两颗丝印0524P的TVS阵列特写。
全部拆解一览，来张百口福。
充电头网拆解总结七彩虹B760I主板为ITX板型，为白色PCB，与白色主机更加搭配。主板设有两个DDR5插槽，支持96G内存。主板正反面均设有M2固态硬盘插槽，并配有四个SATA硬盘接口，知足绝大多数扩展需求。主板采取5V ARGB接口，内置WiFi6无线网卡和2.5G有线网口，还具备两个Type-C接口，定位高端。
充电头网通过拆解理解到，这款主板对应CPU供电，南桥和M2固态硬盘均设有散热片，降落温升。CPU供电散热片为一体化设计，内部还设有风扇，为供电电路加强散热，提升供电稳定性。CPU供电采取MPS的办理方案，利用MPS多相降压掌握器和Dr.MOS，为7+1+1相。
内存供电芯片来自杰华特，CPU供电采取固态电容滤波，全部来自柏瑞凯。主板各个接口均配有TVS保护管，USB接口配有过流保护芯片，起到过载和静电保护功能。PCIE插座采取金属外壳，提升抗滋扰能力，增强机器强度。
