此外，谈到MEMS传感器，我们还常说ASIC芯片，ASIC芯片是什么？对MEMS传感器有什么浸染？MEMS传感器的ASIC芯片比较其他ASIC芯片有什么特殊？
MEMS传感器的紧张布局？MEMS芯片与集成电路芯片有什么差异？
MEMS是Micro-Electro-MechanicalSystem的缩写，中文名称是微机电系统，是将微电子电路技能与微机器系统领悟到一起的一种工业技能，它的操作范围在微米尺度内。
此外还有纳米机电系统( NEMS ) ，是一类在更眇小的纳米尺度上集成电气和机器功能的设备，NEMS技能目前在量产和商业化上仍存在一些寻衅。
用MEMS技能制造的新型传感器，就称为MEMS传感器。我们知道，一样平常传感器的紧张布局有敏感元件、转换元件、变换电路和赞助电源四部分组成。那么，MEMS传感器的紧张布局是若何的呢？
以下是一颗MEMS声学传感器范例的产品布局示意图，我们可以看到MEMS传感器的布局，紧张有MEMS芯片——用来感知旗子暗记，即相称于敏感元件；以及ASIC芯片——用来处理旗子暗记，即转换与变换元件。
MEMS芯片和ASIC芯片也是一个MEMS传感器中技能和代价含量最高的部分。关于常见MEMS传感器的事理和构造，可参看《10大MEMS传感器事理全解析！
》，本文不再赘述。
▲MEMS声学传感器布局图（来自歌尔微招股书）
那么，同样是芯片，MEMS芯片与集成电路芯片有什么差异？
MEMS器件的制造技能紧张有以美国为代表的集成电路技能，日本以精密加工为特色的MEMS技能和德国的LIGA技能。当前，MEMS芯片采取的便是集成电路技能，也是目前最广泛运用的MEMS器件制作加工办法。
与集成电路一样，MEMS芯片广泛采取硅作为晶圆衬底材料，而基于集成电路制造的光刻、薄膜沉积、刻蚀、掺杂等单项工艺，也成为MEMS芯片制造的通用技能，紧张分为：前端工艺和后端封装工艺。个中，前端工艺紧张包含晶圆洗濯、光刻、蚀刻等步骤；后端封装工艺紧张包含测试、封装和成品检测。
MEMS芯片和集成电路芯片虽然都是在半导体晶圆上的微型元件，但二者还是有些差异。比较于集成电路芯片，MEMS芯片通过微机器构造掌握物理征象并转换为电旗子暗记输出，能够实现机器与电子之间的互动。集成电路芯片紧张利用电流、电磁等办法传输旗子暗记。
普通集成电路芯片是在半导体晶体中，把一个电路中所需的晶体管、电阻、电容和电感等元件及布线互连一起，为了在一定面积的晶圆内塞入更多的晶体管等元件（这代表更强的性能），因此集成电路芯片追求更高的制程，譬如CPU、GPU等逻辑芯片，以及存储芯片等。
▲集成电路CPU芯片内部密密麻麻的晶体管等元件
比较集成电路芯片，MEMS芯片包含了机器构造，实现机器与电子之间的互动，且微机电系统由尺寸为1至100微米的部件组成，一样平常微机电设备的常日尺寸在20微米到一毫米之间，比较集成电路芯片不须要追求制程的前辈性，，但更看重制造工艺的开拓。
▲MEMS麦克风芯片的机器布局及运动情形（由高精图像传感器拍摄）
▲MEMS加速度传感器芯片的装扮架构
▲MEMS陀螺仪芯片内部构造
以上，是MEMS麦克风芯片、MEMS加速度传感器芯片和MEMS陀螺仪芯片的内部构造，可直不雅观看出各自不同的机器构造特色（干系事理和布局请参看《10大MEMS传感器事理全解析！
》）。
同时，每种MEMS传感器芯片的机器构造特点都大不相同，因此MEMS芯片有“一种产品一种工艺”的说法，目前没有一种统一的工艺能知足全部MEMS器件制造的需求，这也限定了MEMS传感器的量产和研发速率，因此通用MEMS工艺成为MEMS传感器芯片中的研发重点之一。
什么是ASIC芯片？MEMS传感器的ASIC芯片比较其他ASIC芯片有什么特殊？
如上文所述，一个MEMS传感器里面最主要的芯片为MEMS芯片和ASIC芯片，个中MEMS芯片卖力感知旗子暗记，将丈量量转化为电阻、电容等旗子暗记变革；ASIC芯片卖力将电容、电阻等旗子暗记转换为电旗子暗记，个中涉及到旗子暗记的转换和放大等功能。
ASIC芯片即专用集成电路（Application-specific integrated circuit）的缩写，指针对特定功能开拓的专用芯片。MEMS传感器里面的ASIC芯片采取与集成电路芯片一样的制造工艺，由于本身不包含机器构造。
但由于MEMS芯片的分外性，其仿照输出量每每是十分微弱的或者有非常规的利用条件，通用的ASIC芯片无法达到其哀求，常规的ASIC设计公司也无法设计出令MEMS传感器厂家满意的芯片。以是造成了MEMS行业普遍的“缺芯之痛”征象，这个“芯”指的便是MEMS专用的ASIC。因此，MEMS专用ASIC的设计是MEMS技能发展的关键共性技能。
此前，欧盟采取“举国系统编制”，凑集7个国家10家公司花费1.4亿元，研发下一代红外传感器的高效读出集成电路芯片，即属于传感器ASIC芯片的研发。（参看《欧盟用举国系统编制开拓红外传感器》）
MEMS芯片的紧张制造工艺
MEMS工艺以成膜工序、光刻工序、蚀刻工序、键合工序等常规半导体工艺流程为根本。除通用工艺外，由于MEMS器件构造的分外性，也衍生出许多分外制造工艺。
SOI晶圆
SOI是Silicon On Insulator的缩写，是指在氧化膜上形成了单晶硅层的硅晶圆。已广泛运用于功率元件和MEMS等，在MEMS中可以利用氧化膜层作为硅蚀刻的阻挡层，因此能够形成繁芜的三维立体构造。
晶圆粘合/热剥离片工艺
通过利用支撑晶圆和热剥离片，可以轻松对薄化晶圆进行处理等。
晶圆键合
对付MEMS器件与CMOS 芯片的高度集成，以及许多MEMS都是基于SOI晶圆等技能基板，这些需求都严重依赖晶圆键合这一主要工艺。
所谓晶圆键合工艺，是指在一定外部条件（温度、压力、电压等）的浸染下，使两个衬底材料（如硅-硅或硅-玻璃等）形成足够的打仗，终极通过相邻材料的界面之间形成的分子键浸染力或化学键，将两个衬底材料结合为一体的技能。目前晶圆键合工艺技能可分为两大类：一类是键合双方不须要介质层的直接键合，例如Si-Si键合；另一类是须要介质层的中间材料键合，例如聚合物键合。
晶圆键合大致分为“直接键合”、“通过中间层键合”2类。
直接键合不该用粘合剂等，是利用热处理产生的分子间力使晶圆相互粘合的键合，用于制作SOI晶圆等。通过中间层键合是借助粘合剂等使晶圆相互粘合的键合方法。
MEMS芯片三种制造工艺
MEMS制造工艺紧张包括表面微加工技能、体微加工技能、LIGA技能等，目前运用范围最广、技能最成熟的为前两者。
体微加工（Bulk Micromachining)是指将硅衬底自上而下地进行刻蚀的工艺，是一种通过各向异性或各向同性刻蚀衬底的方法在硅衬底上制造各种机器构造器件的技能，包括湿法刻蚀和干法刻蚀，是制备具有立体构造的MEMS器件的主要方法。其特点是设备大略、投资少，但只能做形状大略的器件，深宽比小的器件。是通过对硅材料的堕落得到的，花费硅材料较多(有时称作减法工艺），而且只能以硅材料为加工工具。
▲MEMS芯片体微加工流程
表面微加工(Surface Micromachining)是利用薄膜沉积、光刻、刻蚀等方法，通过将材料逐层添加在基底上，用表面成长方法及光刻法在表面制造各种微型机器构造器件，末了去除捐躯层从而布局微构造。在衬底顶面沉积和刻蚀如金属、多晶硅、氮化物、氧化物、有机材料等。
常日利用的沉积技能是蒸镀、溅射、丝印、CVD（化学气相沉积）、电镀等等，也利用干刻蚀和湿刻蚀技能。其特点是通过在硅材料上添加各种材料形成所希望的构造，可制作比较繁芜的零件，但技能比较繁芜，设备也比较昂贵。
▲MEMS芯片表面微加工流程
LIGA工艺（光刻、电铸和模造）是德语光刻(Lithographie)、电镀（也称电铸）(Galvanoformung)和压模(Abformung)的简称。LIGA技能可加工金属、塑料等非硅材料，同时可加工深宽频年夜的零件，这是体微加工和表面微加工难以做到的。但该工艺要通过同步加速器辐射装置产生的高能射线作为紧张的加工方法，设备昂贵，投资大。
LIGA四个工艺组成部分：LIGA掩模板制造工艺；X光深层光刻工艺；微电铸工艺；微复制工艺。
▲LIGA工艺流程
MEMS用到的紧张材料是硅，这是由于MEMS加工技能中最根本的是硅的刻蚀技能，利用硅的各向异性刻蚀，可以使硅的不同晶向发生不同速率的刻蚀，从而形成特定的机器构造，且硅具有良好的机器特性，能够知足大部分微传感器和微实行器的材料力学特性的需求，同时采取硅制造能够与IC集成，形成更加繁芜的微系统。
▲MEMS传感器芯片中，经蚀刻之后形成的机器构造

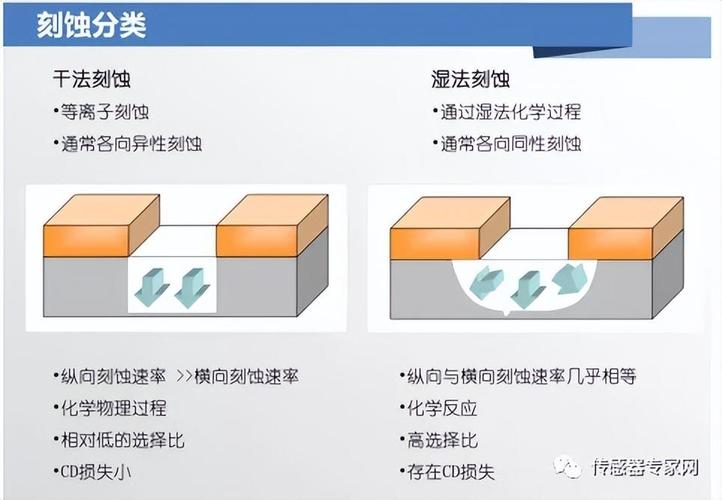

各向同性蚀刻与各向异性蚀刻
通过在低真空中放电使等离子体产生离子等粒子，利用该粒子进行蚀刻的技能称为反应离子蚀刻。
等离子体中稠浊存在着携带电荷的离子和中性的自由基，具有利用自由基的各向同性蚀刻、利用离子的各向异性蚀刻两种蚀刻浸染。
MEMS芯片中的湿法刻蚀和干法深刻蚀
硅的湿法各向异性刻蚀是最早开拓的微加工技能，湿法刻蚀是利用被刻蚀材料与刻蚀溶液发生化学反应进行刻蚀，而干法深刻蚀是利用深反应离子刻蚀（DRIE）进行硅的各向异性刻蚀，是20世纪70年代以来新发展的深刻蚀技能。
湿法刻蚀须要用到的材料和仪器有刻蚀溶液、反应器皿、控温装置、洗濯机等，常用的各向异性刻蚀溶液为KOH溶液、四甲基氢氧化铵（TMAH）联氨的水溶液，这些碱性溶液对硅的刻蚀速率与晶相有关。湿法刻蚀凭借其工艺大略、本钱较低等上风在加速度传感器、压力传感器等器件中有着广泛的运用。
干法深刻蚀是利用氟基化物六氟化硫（SF6）气体放电产生的等离子体进行刻蚀，同时利用保护气体把六氟化硫的各向同性刻蚀转变为各向异性刻蚀，由此实现深刻蚀，DRIE紧张分为Bosch工艺和低温刻蚀工艺。干法深刻蚀技能比较于湿法刻蚀有着更大的加工空间。
硅深度蚀刻
集各向异性蚀刻和各向同性蚀刻的优点于一身的博世工艺技能已经成为了硅深度蚀刻的主流技能。
通过重复进行Si蚀刻⇒聚合物沉积⇒底面聚合物去除，可以进行纵向的深度蚀刻。侧壁的凹凸因形似扇贝，称为“扇贝描述”。
成膜
ALD（原子层沉积）ALD是Atomic Layer Deposition（原子层沉积）的缩写，是通过重复进行材料供应（前体）和排气，利用与基板之间的表面反应，分步逐层沉积原子的成膜办法。通过采取这种办法，只要有成膜材料可以通过的缝隙，就能以纳米等级的膜厚掌握，在小孔侧壁和深孔底部等部位成膜，在深度蚀刻时的聚合物沉积等MEMS加工中形成均匀的成膜。
结语
MEMS器件紧张材料是硅，这是由于MEMS加工技能中最根本的是硅的刻蚀技能，这来源于集成电路芯片制造的光刻、薄膜沉积、刻蚀、掺杂等工艺，同样也是MEMS芯片的通用工艺。
MEMS 传感器无处不在，从智好手机到汽车，从智能工厂到医疗设备，据干系数据显示 ，近四分之三的半导体传感器发卖额来自利用MEMS技能制造的产品。MEMS器件现在已经霸占环球传感器总出货量的54%。
MEMS芯片所需的半导系统编制造设备制程紧张处于微米级，并不涉及到前辈制程，目前，前辈国家并没有禁止中国对付MEMS制造设备的获取，中国大陆半导体设备也能知足本土MEMS制造须要。
国产MEMS传感器的研发，紧张问题是工艺的改进、市场的拓展等，随着近几年地方政府的重视，各地MEMS中试线、量产线的投入培植，将有助于建立MEMS共性根本工艺生产体系，提升传感器企业MEMS工艺研发和迭代能力，推动中国MEMS传感器家当的快速发展。
MEMS，有望成为中国半导体的打破口！
本文部分资料来自：
上海微技能工研院《上海工研院8寸线键合工艺先容》等内容
什么是MEMS？4步图解MEMS芯片制造
南京理工大学机器工程学院胡艺森《微机电系统制造工艺综述》
您对本文有什么意见？欢迎在传感器专家网本内容底下留言谈论，或在中国最大的传感社区：传感互换圈中进行互换。
