2.4G的印制版天线紧张有两种构造,PIFA天线和单级天线。
PIFA天线的天线馈电点和地点是连接到一起的,天线和地之间形成一个电容效应,便是旗子暗记通过天线(等效 为电感)升压到等效电容上,通过电容再把能量辐射 去。
单级天线是采取1/4波长原 理,个中一个馈点是螺旋或者单杆,其余一极是地。
两种天线的场构造大略,可以大略 等效为一个LC谐振回路,个中C特殊小,一个一个的谐振回路耦合上去,末了电磁场开释到外部。

PIFA天线的电容相对付单级天线来说大很多,也便是说能量在谐振腔中更多,外界不随意马虎滋扰,也很难改变PIFA天线的阻抗,以是稳定性比单级天线强;但也由于他的电容太大,导致外界的相同的能量进入,在PIFA天线上产生的电压变革,远远不如单级天线打。
以是效率和灵敏度低于单级天线。
一样平常,可以选用外置的鞭状单级天线,外置的鞭状单级天线通信间隔较远,不过每套须要单独调试;也可以选用贴片天线芯片,天线芯片占用PCB尺寸小,不过价格较高。
实际运用中,考虑到本钱和批量生产稳定性等成分,印制板天线因其本钱低、设计得当能或得足够性能,成为很多无线运用的首选。
本文推举了三款印制板天线,分别 可以运用到Dongle真个小尺寸PIFA天线,运用到无线鼠标板的单级天线和运用到遥控器掌握板的中尺寸PIFA天线,这些天线都有对应仿真和验证结果。
如果须要参考对应天线,必须严格按照文档给的天线形状进行设计。

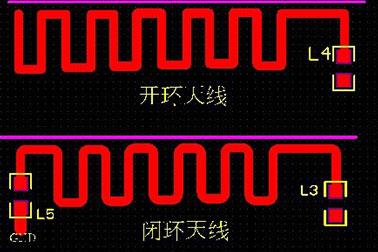

2.4G与433MHZ PCB 天线设计指南_天线_距离 2.4G与433MHZ PCB 天线设计指南_天线_距离 互联网

二、蓝牙天线设计

2.4G与433MHZ PCB 天线设计指南_天线_距离 2.4G与433MHZ PCB 天线设计指南_天线_距离 互联网
(图片来自网络侵删)

目前最常见的蓝牙天线有偶极天线(dipole antenna),倒 F 型天线(planar invertedF anternna)、曲流线型天线(meander line antenna)、眇小型陶瓷天线(ceramicantenna)、液晶聚合体天线(lcp)和棒状天线(2.4G 频率专用)等。
由于这些具有近似全向性的 辐射场型以及构造大略、制作本钱低的优点,以是非常适宜嵌入蓝牙技能装置利用。
文档内紧张先容 4 种天线的设计方法。
倒 F 型天线曲流型天线陶瓷天线2.4G 棒状天线

三、433MHZ 天线设计

天线须要严格按照我们供应的参考设计 周围的外壳不能是密封金属壳体,靠近天线部分须要是塑料材质(也不能有含金属颗粒涂料的喷涂) 天线要阔别输 级(特殊当输 级为 classD 时更要把稳)和扬声器的磁钢(如果近间隔有扬声器,尽可能利用防磁扬声器). 天线间隔其他导体的间隔至少要大于 15mm,并只管即便靠近外壳 RF 部分的走线要有完全的参考地,并按照 50 欧姆走线 可以考虑利用 RF 电缆引 ,利用专用的 PCB 放置天线 天线和音频前级以及 MIC 的走线要尽可能阔别,防止 RF 滋扰音频 音频的差分走线要尽可能平行等长,两线中间不要放置地线. 射频走线不能从模组下穿过,由于模组的 bottom 一样平常是一个 gnd 层,如果射频线走主的top 层, 又从模组下走,那么与模组 bottom 的 gnd 间隔很近,对旗子暗记影响很大.其余 RF 走线过孔也对旗子暗记有影响,要只管即便避免。
天线区域不能有元器件或者其他走线。
S 型天线走线,线间距为线宽的 3 倍(比如线宽为 W=0.8mm 间距为 2.4mm)芯岭技能专注于短间隔无线通信,供应无线芯片、模组、软件技能等办理方案,包括:Wi-Fi、蓝牙、 2.4G、433MHz、Zigbee等物联网方案。
2.4G与433MHZ PCB 天线设计指南详细文档去我们官网高下载。
