这次我爱音频网将要拆解的猫王灵感P5投影仪，是猫王音响旗下一款复古设计的便携式家用产品。外不雅观上致敬经典投影机设计，融入了新的时尚色彩元素，整体不雅观感精细、浪漫，犹如一件装饰艺术品，因此，未利用时也可以搭配房间格调充当摆件。
功能配置方面，猫王灵感P5投影仪采取了DLP成像技能，支持全自动对焦；内置5W2双喇叭单元，供应特色双声道音响；内置4核A53架构CPU，主频1.5GHz，带来强劲的处理性能。搭载当贝OS智能系统，凑集了主流平台资源；并支持手机无线同屏，想看什么为所欲为；还支持AI智能语音进行便捷交互。下面就来看看这款产品的详细拆解报告吧~
一、猫王灵感P5投影仪开箱
猫王灵感P5投影仪包装盒设计致敬了电影创作，采取了场记板的形式。正面展示有品牌LOGO，产品名称和型号，以及运用处景。
包装盒上还设计有猫王灵感P5投影仪的简笔图和象征投影的放射纹理。
包装盒上的产品部分先容，产品名称：猫王灵感投影仪，产品型号：MW-P05，电池容量：7.4V 5000mAh，电源输入：DC12V-3A，制造商：深圳市云动创想科技有限公司。
包装盒内物品有电源适配器、双频遥控器和电池、产品解释书。
投影仪电源适配器特写，充电线采取了DC接口。
充电头采取了可折叠的插脚设计，便于外出携带，降落损伤风险。
电源适配器型号：RJT-AS120300C301，输入：100-240V~50/60Hz 1.0A，输出：12V-3A，深圳市瑞晶实业有限公司制造。
两颗遥控器电池。
投影仪遥YUITQ器。
遥控器上方设置有指示灯和拾音麦克风开孔，可进行语音掌握。
遥控器红外传感器开窗特写。
遥控器电池座舱特写。
遥控器体积小巧，利用方便。
猫王灵感P5投影仪外不雅观一览，此款为皎月白配色，珠光烤漆工艺处理，搭配精细装饰件，质感优胜奢华。
机身采取PC/ABS材料，通过三层钢琴漆，提升产品质感，局部采取不导电真空镀工艺（NCVM），担保了天线的高效性。
投影仪正面镜头和摄像头特写。
背部有大面积散热孔提升散热性能，同时还可以搭配支架实现顶投不雅观影。
投影仪底座设置防护胶垫，印有品牌LOGO和部分产品参数信息。电池：7.4V 5000mAh，输入：DC12V-3A。
机身顶部致敬传统胶片投影机的饰件特写，采取PVD电镀工艺，两个音腔中间衔接点采取电镀浅喷鼻香槟金配色，饰件外壳采取偏深的喷鼻香槟金，两种配色搭配使产品更具立体感。
“胶片”构造同时也是投影仪的双喇叭单元，有效利用了外置装饰件空间，拓展了音腔体积，达到了更好的音质效果。
投影仪DC电源输入、复位孔和USB-A接口特写。
“Keep Film On！
”装饰铭牌。
投影仪机身背部散热孔特写。
投影仪指示灯特写，支持白/橙两种灯光效果，中央设计有旋转钮装饰，侧边有一颗电源按键。同样采取了浅/深两种喷鼻香槟金配色，提升产品的层次感。
投影仪表盘特写。
投影仪镜头特写，854X480dpi 兼容4K，投射比1.2:1，投射画面对比度2000:1，真实亮度300ANSI。
投影仪赞助对焦摄像头特写，用于赞助自动对焦。阁下隐蔽着红外线吸收器。
投影仪底座支持旁边高下悬停功能，可根据投影场景个性化调度角度。
投影仪仰角展示。
投影仪俯角展示。
底座旋转轴设计螺丝与主体固定。
投影仪主体螺母特写。
投影仪底座金属转轴特写，支持360度无去世角旋转，利用赛钢和不锈钢材料，担保万次旋转顺滑如一。
二、猫王灵感P5投影仪拆解
通过开箱，我们详细聊的了猫王灵感P5投影仪的精细复古外不雅观设计，下面进入拆解部分，看看内部构造配置信息。
掀开投影仪底座防滑胶垫，下方设置有固定螺丝。
卸掉螺丝分离底座。
底座配重金属板构造特写，锌合金压铸，用以很好的固定投影仪，同时连接主体内的金属片，赞助散热。
金属转轴弹簧阻尼构造特写。
用于固定的螺丝母座特写。
底座360度无去世角旋转构造拆解一览。
不锈钢球形转轴特写。
卸掉螺丝打开投影仪盖板，腔体内部构造一览。
用于固定盖板的螺母特写。
腔体内部组件均设置在层叠的框架上，框架通过螺丝与外壳固定。
电池、喇叭等组件通过插座连接器与主板连接，并打胶加强。
取掉卡扣固定的投影仪镜头盖。
镜头盖上的镜片特写，在高铝超透白玻璃上利用了4层增透防反射（AR）镀膜，实现了靠近100%的透过率，达到最佳的投影效果。
卸掉螺丝取掉，挑开导线插座，取出投影仪内置框架。
投影仪前腔内部构造一览，边框上设置有固定框架的金属支架，同时连接到底部的金属板，再到底座的金属板，创新性构造散热设计，通过小功率风扇即可保障高效散热，从而降落风扇噪音。
投影仪与底座连接的金属板特写，同时起到散热的浸染。
底部还通过螺丝固定有指示灯小板，通过玄色绝缘贴纸覆盖。
壳体上的摄像头开孔（右）与红外线吸收器开孔（左）特写。
双喇叭单元支架特写，通过螺丝固定在机身外壳上。
猫王灵感P5投影仪内部构造一侧电路一览，可以看到纯铜导热管。投影仪构造层层堆叠，看似繁芜但有序，具有很高的集成度，有效利用了内部空间，使投影仪体积相对更加小巧。
框架其余一侧电路一览，支架上贴有蓝牙天线。
框架正面电路一览，设有镜头和摄像头，框架上贴有WiFi天线。
框架背面电路一览，设置有散热模块，为LED光源散热。
框架顶部设置有双层主板，其他组件均通过连接器连接到主板。
底部设置电池单元，设置有盖板和海绵垫防护。
取掉主板上的所有连接器插座。
从框架上卸掉主板单元，中间是散热模块，包含风扇和导热组件。
单独为副板芯片散热的铝制散热片，通过螺丝固定在框架上。
从框架底部取出电池。
投影仪内置锂离子聚合物电池型号：199568，额定容量：5000mAh，37Wh；标称电压：7.4V，充电限定电压：8.4V，制造商：东莞市友飞行电子技能有限公司。
撕掉外部蓝色绝缘塑胶皮，内部采取了两块电芯串联。
电池配备有电路保护板，焊接导线连接到主板，保护板用于电池的过流过放过充以及过热保护功能。
投影仪散热热管特写，传导发热器件的热量到散热片上，再由风扇吹出。
同轴WiFi天线特写，丝印信息“P05-ZC01-01 WiFi-A-A1.1”。
其余一处WiFi天线特写，，丝印信息“P05-ZC01-02 WiFi-B-A1.1”，两处天线提升吸收旗子暗记的稳定性。
蓝牙同轴天线特写，丝印“P05-ZC01-03 BT-A1.1”信息。
投影仪赞助对焦摄像头特写。
红外线吸收器特写。
摄像头小板上的三颗稳压管特写。
丝印M5608U的摄像机掌握器。
投影仪投影模块与主板连接的导线插座特写。
铜质散热底座通过回流焊工艺与热管衔接并管通过螺丝固定在框架上。
铜热管末端有密集的散热鳍片，通过主动风扇把热量迅速带走。
经我爱音频网实测，散热热管直径约为5.04mm。
卸掉螺丝，取掉散热片上的框架。
投影仪散热片特写，为铜片焊接组成的散热鳍片。
纯铜散热片末端固定脚。
取掉镜头与框架固定的塑料件。
投影仪镜头特写。
卸掉螺丝，取掉投影仪光机和散热模块。
卸掉螺丝，取掉风扇盖板。
卸掉螺丝，从框架上取掉风扇。
投影仪内置散热风扇特写，型号：MD5015HS，DC5V-0.25A，中国制造。
风扇背面构造一览。
涡轮扇叶密集，这样在担保静音的条件下供应更多的风量。
投影仪光机和散热模块一侧构造一览。
光机和散热模块其余一侧构造一览。
投影仪光机侧边特写，螺丝固定着一块独立的散热片。
投影仪光机顶部特写。
投影仪自动对焦伺服电机特写。
投影仪双层主板特写，通过BTB连接器连接。
挑开连接器分离主板，主板一侧电路一览。
主板其余一侧电路一览。
连接两块主板的BTB连接器特写。
相对更小的主板一侧电路一览，设置有电源输入接口，以及相应的充放电和保护电路。
电源输入板其余一侧电路一览。
DC电源输入接口母座特写。
TI德州仪器DLPA3000电源管理集成电路（PMIC）和高电流LED驱动IC，是一款高度集成的电源管理IC，针对DLP Pico投影仪系统进行了优化。
DLPA3000采取集成式高效降压转换器，可支持多个LED投影仪，并且能够使每个LED的电流高达6A。其顶部配有一个低电阻RGB开关，支持赤色、绿色和蓝色LED排序。
TI德州仪器DLPA3000详细资料图。
DC输入端口设置有一颗丝印3419的MOS管。
丝印A2sHB的MOS管。
MPS芯源MP26123单片DC-DC降压开关充电器，适用于2节或3节锂离子电池组。它具有集成的高端功率MOSFET，可输出高达2A的充电电流；还具有峰值电流模式掌握，可实现快速环路相应和轻松补偿。
MP26123利用检测电阻来掌握可编程充电电流，并利用两个掌握回路精确调节充电电流和充电电压。MP26123具有多种故障条件保护，包括逐周期电流限定和热关断。其他安全功能包括电池温度监控和保护、充电状态指示和可编程定时器，以在定时器超时时停滞充电周期。MP26123须要最少数量的现成外部组件。MP26123采取4mm x 4mm 16引脚QFN封装。
MPS芯源MP26123详细资料图。
Zbit恒烁ZB25VQ32 3.0V SPI NOR 闪存。
Zbit恒烁ZB25VQ32详细资料图。
TI德州仪器DLPC3435显示掌握器，合营DLPA3000电源管理集成电路（PMIC）和高电流LED驱动IC利用，支持高达720P的输入图像大小和可扩展至WVGA，输入帧速率高达240Hz；并供应了连接用户电子产品和DMD的便捷多功能接口，支持小尺寸和低功耗显示运用。
TI德州仪器DLPC3435详细资料图。
相对体积更大的主板一侧电路一览。
其余一侧电路一览。
USB接口母座特写。
主板上复位按键特写。
韩国NF NTP8810A数字功放芯片，是一款单芯片全数字音频放大器，包括用于立体声放大器系统的功率级。NTP8810A集成了多功能数字音频旗子暗记处理功能、高性能、高保真全数字PWM调制器和两个大功率全桥MOSFET功率级。
NTP8810A吸收采样频率为96kHz、48kHz、44.1kHz和32kHz的数字串行音频数据。它在立体声模式下供应2x15W的功率。NTP8810A具有混频器和双四元滤波器，可用于实现基本的音频旗子暗记处理功能，如扬声器相应补偿和参数均衡。
韩国NF NTP8810A详细资料图。
丝印4baA的IC。
钰泰ETA8120同步降压芯片，丝印CM，是一颗支持18V输入电压，2A输出的同步降压转换器，芯片采取高等COT掌握，内置开关管，具有超快的负载相应，采取SOT23-6封装。
钰泰ETA8120详细资料图。
丝印MSH6110A的IC。
Nuvoton新唐N76E616单片机，新唐N76E616高速1T 8051单片机系列，自带LCD显示屏驱动电路，供应高达-40~105℃的事情温度范围，以知足严苛的工业电子运用环境。宽电压事情范围2.4V至5.5V、11.059 MHz内建RC晶振、并内建Data Flash、欠压检测、高抗滋扰能力(ESD HBM 8KV, MM 400V/EFT 4KV)、支持在线系统编程(ISP) 、支持在线运用程序更新(IＡP)和在线电路编程(ICP)，供应LQFP48封装。
Nuvoton新唐N76E616详细资料图。
FORESEE江波龙 FEMDNN016G-58A43 嵌入式FLASH存储器，由NAND闪存和eMMC掌握器组成，具有高性能、低本钱、高质量和低功耗，并且与JEDEC标准eMMC 5.1规范兼容。
FORESEE FEMDNN016G-58A43详细资料图。
矽力杰SY8204同步降压芯片，丝印AHI，是一颗支持30V输入，4A输出电流的同步降压转换器，内置开关管，采取SO8E封装。
矽力杰SY8204详细资料图。
杰华特丝印“JWKCJ 1GA0J”的降压IC。
钰泰ETA6010负载开关，丝印Bx，用于USB-A接口的限流保护功能，保护电流可调，支持1.3A最大电流，具有快速的过流相应和反向电流阻断，支持过热关断和欠压保护，采取SOT23-5封装。
根据我爱音频网拆解理解到，目前已有华为、小米、光彩、一加、Redmi、红魔、realme、诺基亚、摩托罗拉、溜达者、万魔、声阔、Anker、绿联、紫米、倍思等浩瀚品牌旗下产品采取钰泰电源管理芯片。
钰泰ETA6010详细资料图。
矽力杰SY8201同步降压芯片，丝印EN，是一颗支持27V输入，1A输出电流的同步降压转换器，内置开关管，采取SOT23-6封装。
矽力杰SY8201详细资料图。
矽力杰SY8253同步降压芯片，丝印XT，是一颗支持23V输入，3A输出电流的同步降压转换器，内置开关管，采取TSOT23-6封装。
矽力杰SY8253详细资料图。
Relmon瑞盟MS3122 双通道12V全桥驱动，输出驱动模块由 N沟的DMOS驱动管组成，并内置电荷泵天生所需栅极电压；还具有低压保护、过温保护等保护功能，用于驱动投影机镜头电机。
Relmon瑞盟MS3122详细资料图。
Richtek立锜RT9045 1.8A 总线终端调节器，是一款大略单纯的、具有本钱效益的高速线性稳压器，设计用于天生符合DDR内存系统需求的总线终端电压，具有1.8A电流吐纳能力，输出偏差在20mV以内。
两颗大S丝印的内存颗粒。
主板上CPU上方设置大面积的散热片，通过硅胶固定，未能取下散热片获取详细CPU信息。从官方先容获悉CPU采取四核A53架构，最高频率1.5GHz。
装饰旋钮特写。
装饰旋钮内侧特写。
投影仪指示灯导光柱特写。
导光柱内侧构造一览。
投影仪指示灯和电源开关小板电路一览。
电源开关特写。
为旋钮环形指示灯供应光源的LED灯特写。
为装饰仪表盘供应光源的LED灯特写。
猫王灵感P5投影仪扬声器单元构造一览。
取掉螺丝，打开腔体。独特的饰件音腔设计，最大限度的利用了腔体内部空间，实现了音质的最优化。
内部排线通过海绵包裹，防止共振产生杂音。
导线过孔连接到“胶卷”内的扬声器，打胶密封固定。
腔体衔接构造处设置有橡胶密封圈，起到密闭增强音效的浸染。
扬声器背部盖板通过螺丝固定。
卸掉螺丝，取掉盖板，上方设计有黑点伪装出音孔，达到与正面出音孔对称的视觉不雅观感。
盖板内侧特写。
音腔内部添补有调音棉，提升喇叭的声学性能。
取出调音棉，腔体内部扬声器特写，背部T铁上贴有缓冲垫。
环形调音棉特写。

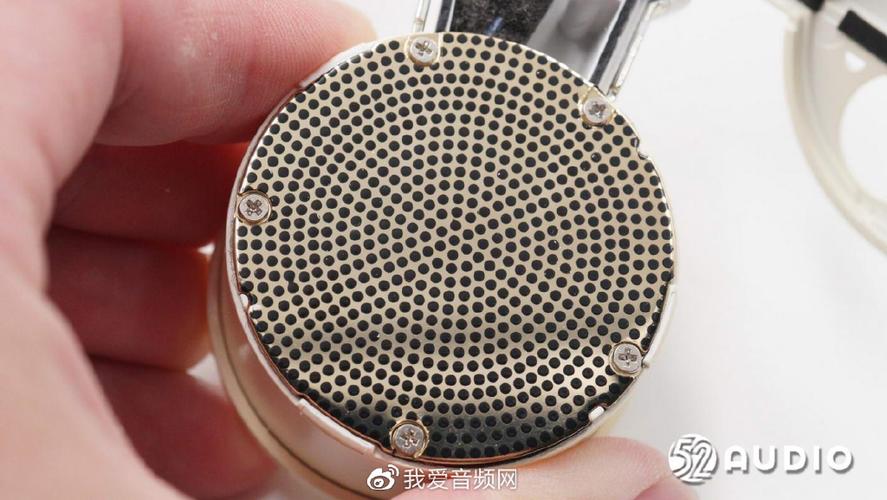

取出扬声器，音腔出音孔盖板内侧特写，覆盖有周详防尘网防护。
扬声器单元正面特写。
撕掉缓冲垫，扬声器丝印有参数信息，功率5W，阻抗4Ω。
经我爱音频网实测，扬声器尺寸约为36mm。
猫王灵感P5投影仪拆解百口福。
三、我爱音频网总结
猫王灵感P5投影仪在外不雅观设计上奥妙有趣，珠光烤漆工艺打造的皎月白配色，不雅观感时尚浪漫，质感优胜。机顶放映“胶卷”内部设置双扬声器单元，喇叭尺寸36mm，单颗功率5W，特制DSP纯洁原音，供应特色双声道音响体验；还设计有装饰旋钮和仪表盘，彰显精细的复古风。底座支持360度旋转功能，可根据需求设置最佳的投影角度。
处扬声器和指示灯小板，腔体内部其他紧张电路均固定在框架上，“三明治”构造层层堆叠，繁芜有序。顶部固定双主板单元，中间设置光机、风扇和大面积的散热模组，底部为电池单元，组件均通过连接器与主板连接，具有很高的模块化程度，有效利用了内部空间，使投影仪体积更加小巧。
紧张配置方面，内置5000mAh锂电池，由芯源MP26123单片DC-DC降压开关充电器为内置电池充电；搭载1.5GHz 四核A53架构CPU，设置散热片保障性能稳定输出；光机的驱动投影采取DLP成像技能，由德州仪器DLPA3000电源管理集成电路（PMIC）和高电流LED驱动IC，搭配DLPC3435显示掌握器实现。
其他方面，采取韩国NF NTP8810A数字功放芯片，用于处理数字音频旗子暗记，驱动喇叭单元；瑞盟MS3122 双通道12V全桥驱动，用于驱动散热风扇；以及恒烁ZB25VQ32 3.0V SPI NOR 闪存和FORESEE FEMDNN016G-58A43 嵌入式FLASH存储器，立锜RT9045高速线性稳压器，钰泰ETA8120同步降压芯片、ETA6010负载开关，以及矽力杰多颗同步降压芯片等。
