启动时，由100V-240V互换电压输入,首先将待机电源启动，5VS输出给CPU供电，由CPU根据整机设定情形发出ON/OFF开机指令给电源电路，通过反馈回路将主电接通，100V-240V互换电压经整流输出，通过PFC电路将整流后的电压升到380V旁边，通过LLC电路，经变压器转换输出24V、12V、18V；
电源规格如下(最大输入功率180W)：
二、各个功能模块的先容：
1）待机电源部分
待机电源部分主控电源管理芯片采取的TNY175，内置650V的MOS，变压器为T803,其启动过程为：互换100V～240V输入电压经整流桥整流后，经变压器T803副边输出端输出电压5.8V进入N901（TNY175）的2脚(BP/M)端，外接100nF的旁路电容，以限定峰值电流，在TNY175的内部集成一个5.8V调度器，当VCC电平达到芯片启动电平时，芯片开始事情。（以上元器件及其位号请参考事理图）
当待机5V(5V_S)无正常输出时，首先用示波器检测TNY175的BP/M供电是否正常，如BP/M供电涌现锯齿波，请检测开关电源是否开路。
本待机部分产生待机5V（5V_S）电压，当主板发过来STB为高电平时，5V_S通过三极管V905来打通主电路，即只有待机电压正常事情，其它电路才能事情。
TNY175各引脚功能如下：
管脚
符号
名称
功能描述
1
EN
使能
该脚掌握内置MOS的开通与关断
2
BP/M
旁路/多功能
外接旁路电容以产生内部所需5.85V；峰值电流掌握；OVP保护；
3
NC
空脚
空脚
4
D
MOS漏极
该引脚接变压器T803，同时接RCD接管电路
5
S
Mos源极
接功率MOS与掌握旗子暗记的地
6
S
Mos源极
接功率MOS与掌握旗子暗记的地
7
S
Mos源极
接功率MOS与掌握旗子暗记的地
8
S
Mos漏极
接功率MOS与掌握旗子暗记的地
TNY175具有过压保护、过流保护、以及过热关断等保护电路。
2）PFC部分
PFC（Power Factor Correction）即功率因数校正,紧张用来表征电子产品对电能的利用效率。功率因数越高，解释电能的利用效率越高。该部分的浸染为能够是输入电流跟随输入电压的变换。从电路上讲为，整流桥后大的滤波电解的电压将不再随着输入电压的变革而变革，而是一个恒定的值。
PFC部分主控部分采取安森美公司的NCP1608，NCP1608是临界模式PFC掌握器，其管脚定义及功能如下表所示：
管脚
符号
功能描述
1
FB
反馈引脚，该引脚接管一个正比于PFC输出电压的电压旗子暗记，该电压用于输出调度、输出过压保护、输出欠压保护。
2
Control
芯片内部偏差运放的输出，外接一个补偿网络以设定回路的带宽。
3
Ct
输入电压检测，与2脚合营掌握MOS导通韶光
4
Cs
输入电流检测
5
ZCD
过零点检测
6
GND
芯片的地
7
DRV
芯片的驱动输出端。
8
Vcc
芯片的供电脚。供电范围为：8.8V—20V，启动电压为12.5V。
3）LLC部分
随着开关电源的发展，软开关技能得到了广泛的发展和运用，已研究出了不少高效率的电路拓扑，紧张为谐振型的软开关拓扑和PWM型的软开关拓扑。近几年来，随着半导体器件制造技能的发展，开关管的导通电阻，寄生电容和反向规复韶光越来越小了，这为谐振变换器的发展供应了又一次机遇。对付谐振变换器来说，如果设计得当，能实现软开关变换，从而使得开关电源具有较高的效率。
LLC谐振电路，是我们现在所说的LLC谐振半桥电路的一个普通的叫法，由于谐振时由于有两个L及一个C发生谐振，故称LLC电路，因此并非是三个英文单词首字母的缩写。
图3和图4分别给出了LLC谐振变换器的电路图和事情波形。图3中包括两个功率MOSFET（S1和S2），其占空比都为0.5；谐振电容Cs，副边匝数相等的中央抽头变压器Tr，Tr的漏感Ls，激磁电感Lm，Lm在某个韶光段也是一个谐振电感，因此，在LLC谐振变换器中的谐振元件紧张由以上3个谐振元件构成，即谐振电容Cs，电感Ls和激磁电感Lm；半桥全波整流二极管D1和D2，输出电容Cf。
LLC变换器的稳态事情事理如下。
1、〔t1，t2〕当t=t1时，S2关断，谐振电流给S1的寄生电容放电，一贯到S1上的电压为零，然后S1的体二级管导通。此阶段D1导通，Lm上的电压被输出电压钳位，因此，只有Ls和Cs参与谐振。
2、〔t2，t3〕当t=t2时，S1在零电压的条件下导通，变压器原边承受正向电压；D1连续导通，S2及D2截止。此时Cs和Ls参与谐振，而Lm不参与谐振。
3、〔t3，t4〕当t=t3时，S1仍旧导通，而D1与D2处于关断状态，Tr副边与电路脱开，此时Lm，Ls和Cs一起参与谐振。实际电路中因此，在这个阶段可以认为激磁电流和谐振电流都保持不变。
4、〔t4，t5〕当t=t4时，S1关断，谐振电流给S2的寄生电容放电，一贯到S2上的电压为零，然后S2的体二级管导通。此阶段D2导通，Lm上的电压被输出电压钳位，因此，只有Ls和Cs参与谐振。
5、〔t5，t6〕当t=t5时，S2在零电压的条件下导通，Tr原边承受反向电压；D2连续导通，而S1和D1截止。此时仅Cs和Ls参与谐振，Lm上的电压被输出电压箝位，而不参与谐振。
6、〔t6，t7〕当t=t6时，S2仍旧导通，而D1和D2处于关断状态，Tr副边与电路脱开，此时Lm，Ls和Cs一起参与谐振。实际电路中因此，在这个阶段可以认为激磁电流和谐振电流都保持不变。
LLC谐振变换器是通过调节开关频率来调节输出电压的，也便是在不同的输入电压下它的占空比保持不变，与不对称半桥比较，它的掉电坚持韶光特性比较好，可以广泛地运用在对掉电坚持韶光哀求比较高的场合。
4）保护电路
4489电源板的保护为不锁去世状态，保护启动后电源输出间隔2秒旁边不断重启，此时电源指示灯不断闪，是由于电源中的故障触发了保护电路而造成的。
单板检修流程：

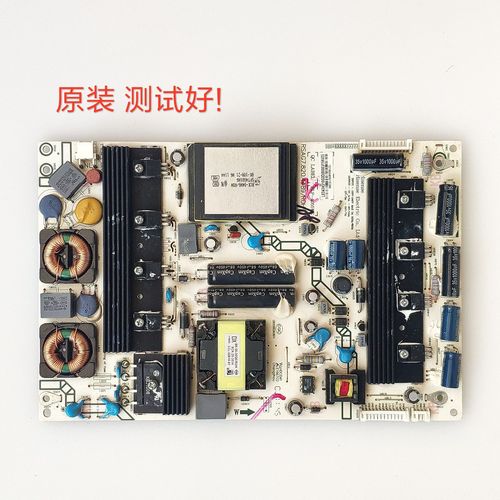

电源板实物图片如下图所示：
