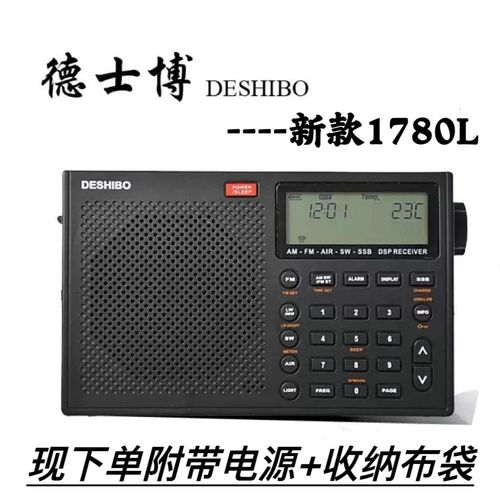

德仕博1780是全波段机，除了FM/MW/SW波段外，它还支持FM RDS，就像山进909x一样可以解码电台发送的韶光信息，电台名称，节目名称等，还可以将本机韶光与电台韶光同步，其余它还支持单边带和航空波段吸收。
可以说1780是同体积里功能最全的机型了。
虽然体积小，但德仕博却是用4节AA电池供电，而不是3节更不是什么BL5C这种另类，3节电池别扭，锂电又未便利，这点必须给1780加分点赞。
它的喇叭硕大，传统3寸的纸盆，也是同体积机型最大尺寸了，这是好声音的根本。
喇叭右侧是一块5x2cm的液晶屏和按键区，液晶屏面积小，显示信息量大，显得略微拥挤，不过这不碍大妨。
按键排列工致，都是些常用功能键例如波段和带宽数字键等，简洁一览无余，按键大小适中，不会很僵硬但也不算很舒畅毕竟只是大略的锅盖片开关。
1780只有液晶背光照明，不支持键盘背光(后来我自己加上了) 屏幕背光专门设计了一个按键开关，可以掌握背光常亮，但不支持常闭，意味着有任意操作就会点亮背光。
它还有一个display显示按键，这个按键可以切换显示闹钟，韶光，旗子暗记强度，环境温度。
机器设计开机永久默认显示温度，无法影象上次的显示模式，每次都得切换，这点不友好。
调幅带宽支持7档选择，从1K到6K，这个也是我见过的最多的，不过对付DSP来说，带宽掌握是很随意马虎实现的也没啥神秘。
单边带按键开启后，合营下面的info键可以选择USB或LSB，但是在开启SSB的时候会有短匆匆的破音，有待进一步优化。
还有个问题是在切换波段尤其是切换到中波的时候会有很明显的延迟，大概有2秒以上，其他波段之间的切换延迟倒不是特殊明显。
机器侧面有调谐飞梭和一个高下微调的旋钮。
这个飞梭是带按钮的设计，在主板上固定的很好，不会有明显的松垮征象。
除了旋转，它还支持按下，每次短按可以切换飞梭的慢速，快速和停滞。
还有一个暗藏的功能，解释书都没提到便是通过长按飞梭，可以呼出SQL静噪门限设置，它有10档从OFF-1...-9，通过旋转飞梭调节，在调幅和航空波段的时候，机器可以根据SQL设置值，在旗子暗记电平低于设置门限的时候保持背景静音，不会很吵。
这个功能在收信机上是标配，山进909X也有。
小微调转盘可以实现1Khz分辨率的微调，在单边带的时候该旋钮也可以有类似拍频微调的功能。
DSP机的调谐静噪问题特殊受人诟病，我在其他机型的文章中也有提到，软静噪征象会直接导致很多电台被错过，我特意试了下1780，它的软静噪并不严重，也便是说在正常调谐速率下，在电台附近还是会有明显的电台声，这样不至于错过一些台，解释德仕博的工程师还是比较存心的。
机器的左侧面有外接天线插口，音量旋钮和立体声耳机插孔。
1780并不支持天线灵敏度调节和音效调节，尤其是音效调节，解释书上描述是缺点的。
它在切换米波段的时候无法自动去往该波段最近一次收听的频率，这个设计就不如德劲1103。

过我手的机器都难逃被拆的恶运。
前文说了1780机壳材质不错手感坚固，从拆下的螺丝也可见一斑，由于螺纹间没有夹杂塑料屑，干干净净的，侧面解释机壳是比较坚固的。
去掉飞梭旋钮和后盖7颗螺丝后，机器可以轻易的打开了，可以看到前面板有主控板和3寸 16欧 0.5W的喇叭，这枚喇叭与德生德劲3寸喇叭的形状是一样的。
它是靠一圈黄胶粘在机壳上，还是非常稳定的，以是没用螺丝固定也可以理解。
其余前面板还装有一个温度传感器。
按键的锅盖片附近预留有LED的位置，这个便是按键照明灯，我将LED焊上，在板子背后找到对应的限流电阻位并逐一补上510欧贴片，每颗耗电5mA以内，实现了按键照明，详细方法见图片。
我看到主板的时候还有一点欣喜，由于它的电路设计并不像多数DSP机那么大略。
在人们的印象里，DSP机元件都非常的少，少的让人失落去玩的希望。
但是1780的主板上充满了传统的仿照器件，由于没有图纸资料，我仅凭履历猜一猜它的电路构造。
首先看看它的几块紧张芯片，DSP的核心是Si的4735-D60，D60是支持RDS解码的型号。
调频头居然利用了传统的CD7358，功放利用了HWD4863，其余还利用了双运放LM358，74HC的逻辑开关作为短波前真个波段槽路切换，还有短波段的变容管和双栅管等。
以是大胆推测一下它的电路事理，调频部分7358这枚前端芯片依然是传统接法，两连调谐输出中频后进入3560做DSP音频解调，立体声解码和RDS解码。
3560虽然也可以直接接天线，但是7358的性能一定是强过它的，因此只用DSP来处理中频往后的部分是很合理的设计。
调幅部分是个大亮点，之前在德生330的电路剖析中看到德生只是利用了短波输入带通和场管高放。
而1780就更讲究了，它的天线输入后是接并排的4个槽路LC调谐选频和双栅场管高放，槽路靠电子开关怀换。
这个设计也是仿照机的经典电路构造，可以担保良好的选频特性和足够的增益，是得到高信噪比和吸收性能的关键。
高放后的旗子暗记再送入DSP做进一步放大和数字化处理。
功放芯片4863是一块BTL和OTL模式电子切换的高性能芯片，外围元件少，失落真很低，听感好。
我在拆机时候顺便将两个音频输出电容换为nichicon的，虽说没有腔调选择，但是耳机收听效果十分饱满不干瘪刺耳。
1780的喇叭音色与山进SR35很类似，通透清亮，也可以换德劲1103的喇叭考试测验不同风格。
