目前运用广泛的PWM掌握器都是采取电压模式掌握的，它只对输出电压进行采样，采样旗子暗记Vf作为反馈旗子暗记与基准电压vr在偏差放大器中进行比较放大，得到偏差旗子暗记Ve，ve和锯齿波旗子暗记比较后通过PWM比较器输出一系列高频脉冲来掌握开关管的导通和截止，它的紧张缺陷是：相应速率慢，稳定性差，乃至在大旗子暗记变革时会产生振荡，造成功率管破坏等故障。
图1 电压掌握型的事理图
2．2、电流型PWM掌握器
针对上述电压型掌握器的缺陷，最近十几年景长起来电流型掌握技能。图2所示的是电流掌握型的事理图，它的事情事理是通过采取恒频时钟脉冲置位锁存器输出脉冲驱动功率管导通，电源回路中的电流脉冲逐渐增大，当电流在采样电阻Rs上的幅度达到Ue时，脉宽比较器状态翻转，锁存器复位，驱动撤除，功率管截止。这样逐个检测和调节电流脉冲，就可达到掌握电源输出的目的。电流掌握型是在电压反馈PWM掌握环内部增加电流反馈的掌握环节，由于存在电压环和电流环双环系统使得变换器的线电压调度率、负载调度率以及瞬态相应特性都有比较大的提高。但须要把稳的是峰值电流掌握型电路当电路占空频年夜于50％时，须要加入斜率补偿电路。
图2 电流掌握型的事理图
3、脉宽调制芯片U03846的简介
UC3846最早是由unitrode公司推出的电流脉宽调制芯片，该芯片采取大电流图腾柱式双端输出，输出峰值电流可达500mA，能直接驱动场效应管，内置精密带隙可调基准电压、高频振荡器、偏差放大器、差动电流检测放大器、欠电压锁定电路以及软启动电路，具有自动关断功能。其紧张优点是功能完好、自动前馈补偿、欠压保护、终端锁机保护，较好的负载相应特性。外围掌握电路大略，事情频率高达500KHZ。最高输入电压为40V，基准电压输出范例值为5．1V，其内部构造框图如图3所示。
图3 UC3846内部框图

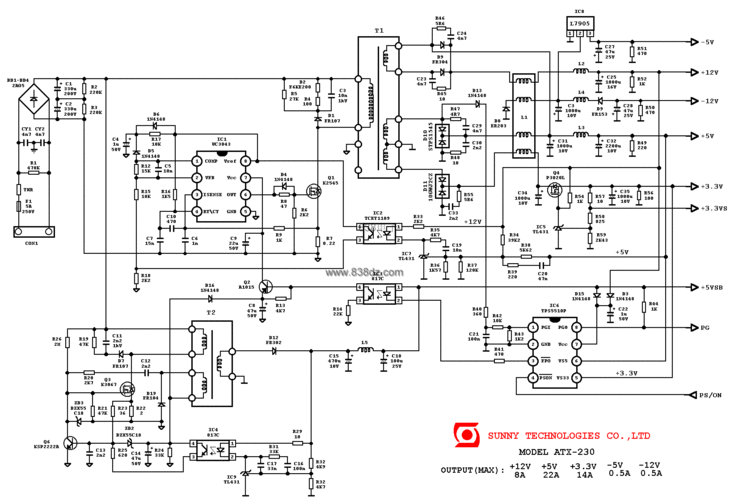

总结本文先容了一款基于UC3846大功率开关电源设计方案，欢迎在评论区示正！
