飞利浦是一家历史悠久的有名家电品牌，在环球的二十几个国家和地区都有生产基地和发卖机构，公司紧张业务是生产家用电器、家用照明设备以及手机和电脑等。自成立以来，飞利浦一贯致力于打造极致的原创产品，个中就包括有收音机。那么飞利浦旗下生产的收音机怎么样呢？本日随着我爱音频网一起将它拆解看看吧~
一、飞利浦收音机开箱飞利浦收音机包装盒采取长方形盒子，形状还是比较大的。包装盒正面展示收音机外不雅观渲染图，左上角印有品牌 logo ，右上角有罗列的配置先容。
飞利浦收音机包装盒背面外不雅观一览，支持数字广播和FM。
包装盒侧面标注有产品条码、产品尺寸、产地以及任务方等信息。
包装盒其余一侧印有飞利浦收音机侧面设计类似耳机的把手特写，在其上方为飞利浦品牌 logo 。
飞利浦收音机包装盒底部展示。
包装盒里包含飞利浦收音机、电源适配器、利用解释书。
飞利浦收音机电源适配器展示，输出线带有磁环。
飞利浦收音机正面外不雅观一览。
收音机液晶显示屏特写。
显示屏阁下的调频按钮特写。
飞利浦收音机正面功能按键展示。
切换预设电台的按钮特写。
频率调节以及功能按键一览。
调节音量按钮及电源开关特写。
扬声器出音孔位置特写。
飞利浦收音机侧面外不雅观展示。
飞利浦收音机背面外不雅观一览，背面为电池仓，倒相孔和拉杆天线。
将拉杆天线竖起，可以拉长。
产品规格信息特写，直流输入5.5V1A，利用四节2号电池供电，中国制造。
卸下电池盒盖，盒盖内部有海绵添补。
电池仓位置特写。
电池采取 R14二号电池，型号UM-2 C 。
DC供电 接口特写，额定电压5.5 V 。
收音机脚垫位置特写。
经我爱音频网实测，飞利浦收音整体重量约为950.2 g 。
经我爱音频网实测，飞利浦收音充电功率约为1.27 W 。
二、飞利浦收音机拆解沿外壳接缝拆开盒体。
壳体内置扬声器通过导线连接到主板，屏幕和按键排线利用胶水固定。
主板通过螺丝固定在壳体内部。
扬声器导线通过插接件连接。
电源导线连接主板处特写。
主板白色排线特写。
挑开白色排线，分离主板单元壳体构造。
音腔内部构造一览。
分离开两块电路板的连接，卸下外壳内部的主板。
主板连接外接电源插座，主板上有插座与小板上的插针连接。
主板正面焊接插座，用于连接小板和前面板。
背面焊接一个排线插座，在主板背面没有焊接元件。
连接外壳电池组的插针特写。
ANPEC 茂达 APA2068 立体声2.6W音频功率放大器特写(带DC_Volume掌握)，低事情电流为9mA，高PSRR，32步音量可调直流电压，每通道2.6W输出功率到4W负载，许可BTL和SE两种输出模式。
ANPEC 茂达电子APA2068 详细资料图。
输入端滤波电容规格为10V 100μF。
一颗电解电容特写，规格为 10 V 220 μF 。
一颗规格为10 V 100 μF 的电解电容特写。
一颗规格为10 V 470 μF 的电解电容特写。
微盟 ME6211A 3.3V 稳压 IC 特写。
主板上的连接器母座特写。
主板上的白色连接器母座特写。
主板上的玄色连接器母座特写。
主板边缘一颗电解电容特写，规格为 10 v 100 μF 。
一颗规格为 10 v 470 μF 的电解电容特写。
主板边缘一颗电解电容特写，规格为 16v 47 μF 。
在主板背面还有一个排线插座。
适配器连接小板特写，焊接供电导线和电源插座。
电源插座特写。
适配器连接小板上的连接器接头特写。
适配器小板背面构造展示，均为过孔焊接。
外壳内部电池组插头特写。
收音头模块产品型号 T3B-6220CDB-1.0 ，条码号 P0899477 ，左侧焊接天线。
收音头模块PCB来自奥士康PCB。
拆下收音头模块的屏蔽罩。
收音头模块PCB一览，焊接两颗芯片，收音头模块来自KeyStone Semiconductor。
个中一颗芯片来自KeyStone，丝印K60600C DEP199，用于整机功能掌握和电台存储。
另一颗前端芯片来自RAONTECH，型号MTV301，是一颗高集成度的调谐器芯片，支持DMB，DAB和FM广播。芯片内部集成3个低噪声放大器，适用于便携式收音机运用。
收音头的连接器母座特写。
连接外壳拉杆天线的金属片，焊接到收音头的天线上。
拆分收音机面板构造，面板内部是按键的PCB，壳体内部为扬声器。
扬声器通过四颗螺丝固定在壳体内部，排线通过开孔连接。
按键PCB和机内主板通过白色排线连接。
取下按键PCB，焊接按键和液晶屏幕。
外壳内部壳体构造展示。
功能按键键帽特写。
出音嘴内侧构造特写，周详防尘网防护。
显示调节掌握板正面电路构造一览。
显示调节掌握板背面电路构造一览。
显示调节掌握板上连接的旋钮音量电位器特写。
显示调节掌握板上连接的电路小板背面特写，可以看出电位器同时掌握整机电源开关。
电位器侧面特写。

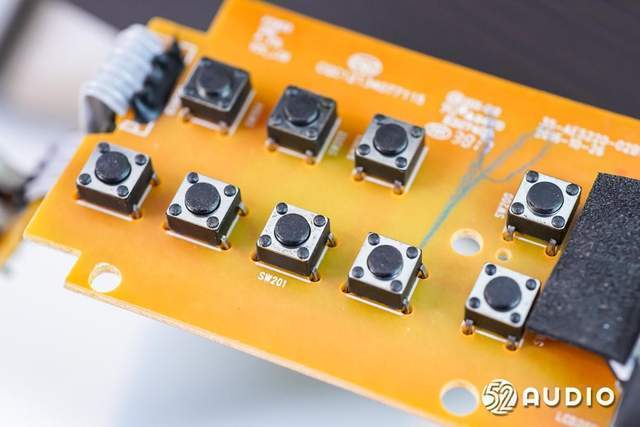

功能按键特写，过孔焊接固定。
液晶屏幕特写。
液晶屏幕连接排针特写。
显示调节掌握板上的微动按键特写。
三颗排列规整的电解电容特写。
规格为10 V 100μF 的电解电容特写。
BTB 排线连接器母座特写。
微盟 6209A 3.6V稳压 IC 特写。
经我爱音频网实测，飞利浦收音机扬声器大小约为 77.52 mm 。
卸下扬声器单元构造。
扬声器单元正面一览。
扬声器单元背面展示，T铁标注规格为4Ω 3W。
扬声器单元侧边正负极导线连接处特写，采取连接器连接，不同宽度区分正负极。
扬声器连接器特写。
扬声器与一元硬币实际大小比拟。
飞利浦收音机拆解百口福。
三、我爱音频网总结飞利浦收音机在外不雅观上采取方方正正的复古造型，出音孔霸占了正面外不雅观的大部分位置，能够很好的实现播音效果，正面最上方设置功能按键以及数字显示屏幕方便进行调频展示，功能按键丰富，知足日常家用。收音机采取干电池和外接电源供电，还原了最初收音机的利用办法，十分怀旧。
构造方面，收音机内部采取三块电路板，按键和液晶屏幕连接在一块PCB上，收音头模块连接到功放主板上，电池组和外接电源连接到主板上供电。收音头模块采取RAONTECH MTV311调谐器芯片搭配KeyStone芯片进行整机掌握， 茂达 APA2068功放进行扬声器驱动，并利用两颗微盟稳压芯片进行降压供电。
