一个问题

音频中的耦合电容从0.1uF-220uF都有，这是有病吗？都是用作隔离直流的，怎么就不能统一呢？

输入输出阻抗是怎么操作的？_暗记_旗子输入输出阻抗是怎么操作的？_暗记_旗子科学

明白这个问题实在很大略，我们看旗子暗记是如何传输就随意马虎明白了。
这里就讲一个电路的剖析方法，或者说是思维办法。

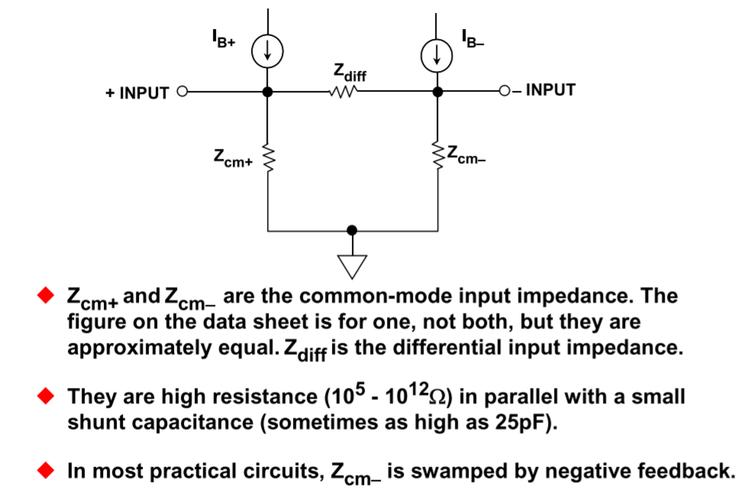

（图片来自网络侵删）

电路剖析方法

我们常常会看到各种繁芜的电路，如果是新手，可能就蒙了。
实在化繁为简非常大略：

只须要把电路分两块，一边输出旗子暗记，其余一边吸收旗子暗记。
姑且把输出旗子暗记的叫输出模块，吸收旗子暗记的叫吸收模块吧。

我们如果搞清楚这个旗子暗记在传输过程中发生了什么变革，那就什么都明白了。

输出模块

对付左边输出模块，我们常日知道输出的旗子暗记是什么，频率在什么范围，其余有一个主要的参数便是输出阻抗，以是电路模型是下面这个

这个很随意马虎看出来，输出阻抗Zout非常主要了，它衡量了这个模块的输出能力。
如果输出模块是个电源，那么Zout便是电源内阻，必定很小。
不然的话，如果Zout=100Ω，接个10Ω负载，结果负载分得的电压只有电源电压的十分之一还不到，那还能叫电源吗？

以是呢，一样平常对付输出模块来说，这个输出阻抗越小越好。

吸收模块

吸收旗子暗记的电路太多了，花里胡哨。
有的旗子暗记输入到IC芯片，有的旗子暗记接到MOS管上面驱动开关，有的接喇叭，等等很多很多类。

我们不管它到底是什么，就用一个Zin来表示，也便是输入阻抗。
该当很随意马虎知道，这个输入阻抗比较大是有好处的。

我们极度一点，如果输入阻抗无穷大，也便是开路了，那么不管前面的输出旗子暗记模块的输出阻抗是多大，旗子暗记都能很好的吸收，跟输出的旗子暗记一样。
而往小极度一点，如果输入无穷小，为0，实在便是接地短路了，那还传个球的旗子暗记。

我们把输入和输出接起来，便是下面这个。

总的来说，我们看旗子暗记传输时会发生哪些变革，只须要在头脑中将电路等效成这个样子就好了。

这样一等效，是不是大略多了？利用欧姆定律，吸收端吸收到的旗子暗记就出来啦。
当然了，有时电路中间串联有电阻，电容，或者是电感，我们只需在中间加上这些器件即可。

如何剖析

举例1：拿开篇的音频耦合电容来举例。

这个是某音频codec范例电路，音频输入MIC管脚串联的是0.1uF电容，这个电容这么小可以吗？

我们按照前面的方法来剖析。

先看输出模块

咪头mic拾取音频，输出仿照旗子暗记，以是它是前面说的模型中的输出模块，它的输出阻抗是多少呢？

我们随便找个咪头规格书看下，说是2.2KΩ，一样平常咪头的输出阻抗也都是差不多的的。

如图，芯片规格书也供应了咪头的内部电路，实在便是个FET管放大电路。
如果好好学习的话（论大学好好学习的主要性），就知道这个FET管放大电路的输出阻抗便是那个RL，厂家这个RL是2.2KΩ，以是它就标注输出阻抗是2.2KΩ。

而我们前面贴出的codec电路用的是1KΩ的电阻，以是实际输出阻抗是1KΩ，我们就用1KΩ吧。

我们再来看吸收模块。

吸收模块是codec芯片，管脚是它的输入阻抗是多少呢？我们查看规格，输入阻抗是20KΩ或者是80KΩ（与配置有关），我们取不利的值，也便是最小的值，20KΩ

输出模块和输入模块中间有个隔直电容，我们加上这个电容。
以是，电路化简完后便是这样的了。

实在，这便是个RC高通滤波器，截止频率为1/2π(Zin+Zout)C。

现在Zin+Zout =20KΩ+1KΩ，C=0.1uF，以是3dB截止频率为75.8Hz。
我们知道，人的声音频率范围是300Hz-3.4Khz，以是可以判断，这个音频旗子暗记可以很好的传输过去了，也便是说电容0.1uF的大小就够了，如果增大到1uF，截止频率变为7.58Hz，也没有问题。
不过1uF电容肯定要比0.1uF电容要贵些，选0.1uF更经济。

这个codec图中还有个耳机输出端口，串联的是220uF的电容，为什么接这么大呢？

对付这个电路，是芯片输出旗子暗记送到耳机。
输出模块是芯片，吸收模块是耳机

我们先看输出模块codec芯片，查看规格书，芯片对应管脚输出阻抗是16Ω。
再看吸收端——耳机，耳机的阻抗有16Ω，32Ω，64Ω。
我们取最差的（不利于旗子暗记吸收），也便是16Ω，电路简化之后电路跟上面是一样的，我就不画了

也是个高通滤波器，截止频率为1/2π(Zin+Zout)C。
现在Zin+Zout=16+16=32Ω，C=220uF，以是3dB截止频率为22.6Hz。
同样，人声的300Hz-3.4Khz可以很好的传过去。
如果我们选用10uF电容，那么截止频率就变为了497.6Hz，显然，低频就被衰减了，音频就不能很好的传输了，涌现失落真。

估计有人会问，220uF太大了，我选用22uF行弗成呢？22uF带入进去，截至频率是226Hz，也在人的声音频率300Hz之外啊，该当可以吧。

这个我想说看自己运用吧，看你放的声音是什么频率段的。
麦克风拾音一样平常是人的声音，在200Hz-3.4K范围。
但是放音就不一定只有人的声音了，人耳的听力范围是20Hz-20Khz，以是最低可以到达20Hz。
如果你哀求高，一定要最低的频率也不能衰减，那么就须要220uF的电容。

如果便是为了听个响，低频失落不失落真的无所谓，你搞个22uF也行，乃至10uF也凑合，便是低频分量被削弱了。

除了这个音频的例子，我们再看其余一个例子。

举例2：MOS管栅极串联电阻的剖析

剖析方法跟前面说的是一样的，吸收模块是MOS管，MOS管的输入电阻可以算作无穷大，但是寄生电容较大，以是它作为吸收模块时，寄生电容站输入阻抗的紧张部分，其输入阻抗便是电容的阻抗，为1/jwC。

我之以是把这个放到这里，实在紧张是想解释一点。
输入阻抗，输出阻抗，它俩是复阻抗，不仅仅包括电阻，还包括电容和电感。

这个电路以前详细剖析过，就不再说了，想看下详细剖析的话，可以点下面这个链接

【LC串联谐振的意义】

很多芯片也会给出干系端口的寄生电容大小，我们要根据实际情形考虑。
前面举的音频的例子，由于频率较低，而干系端口的寄生电容也就10pF旁边，这个影响是相称小的，以是自然就可以忽略掉电容了。

结尾

本文紧张的目的不在于讲一个音频耦合电容的问题，重点在于剖析方法。
