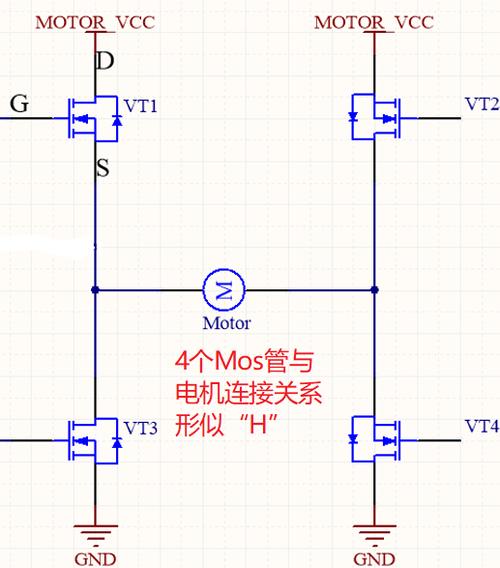

NMOS管是压控型器件，其栅极（G极）与源极（S极）之间的电压VGS大于开启电压时，内部沟道在场强的浸染下导通。当VGS电压小于开启电压时，内部沟道截止。VGS电压越高，内部场强越大，导通程度越高，导通电阻Ron越小。须要把稳的是，VGS电压不能超过芯片许可的极限电压。NMOS管一样平常作为低端驱动器件，源级S接地。以是，NMOS管的主回路电流方向为D→S，导通条件为VGS有一定的压差（G电位比S电位高）。例如：
NMOS管也是压控型器件，其栅极（G极）与源极（S极）之间的电压VGS大于开启电压时，内部沟道在场强的浸染下导通。当VGS电压小于开启电压时，内部沟道截止。当NMOS管的门极（G极）吸收到一个高电平时，它相称于一个电阻，将电流引入通道中，从而产生电路通路。此时，内部沟道在场强的浸染下导通，电流可以从源级（S极）流向漏级（D极）。相反，当门极（G极）吸收到一个低电平时，NMOS管相称于一个断开开关，将内部沟道关闭，从而中断电路。此时，没有电流可以从源级（S极）流向漏级（D极）。
问题描述：
电路图如下，电路的本意是NMOS管的G极电压3.2V，D极电压3.1V，设想导通后 S极电压也要3.1V旁边。但是实际不同型号的NMOS管丈量到的S极电压都不尽相同，如BSN20、SI2300等的电压有2.3V旁边，而2N7002K只有1.8V旁边。不良样机后检讨创造MOS管Q30的 S极电压只有1.7V，造成软件检测不到高电位，改换一个NMOS（BSN20）后，电压升到2.2V，机器事情正常。
查规格书VGS开启电压如下图所示，创造2N7002K开启电压比BSN20、SI2300要高。
MOS管的导通条件是栅极电压(Vg)高于源极电压(Vs)且二者之间的压差(Vgs)大于阈值电压(Vgs(th))。这意味着，为了使NMOS管导通，必须在栅极和源极之间施加一个足够大的电压差，这个电压差须要大于NMOS管的阈值电压。这个压差不仅决定了MOS管是否导通，还直接影响其导通电阻、阈值电压等性能参数。
· 导通电阻：当压差增大时，MOS管的导通电阻减小，器件的导通性能得到提高。这意味着，通过增加栅极和源极之间的电压差，可以有效地降落MOS管的电阻，从而使其更易于导通。
· 阈值电压：压差与阈值电压成正比关系，即压差越大，阈值电压也越大。这表明，在设计和运用NMOS管时，须要考虑到压差对阈值电压的影响，以确保器件在预期的事情条件下能够正常事情。
· 沟道长度调制：在一定范围内，压差还可以调节沟道长度，从而改变器件的性能。这解释，通过调度栅极和源极之间的电压差，可以间接地掌握沟道长度，进而影响NMOS管的整体性能。
结论：
因此该电路设计，想要S极有足够的高电平（3.3V)必须G极的输入电压须要知足输出电压3.3V+Vgs的开启电压值才可以使S极是正常的高电平，由于项目量产，测试到芯片2.2V可以知足检测高电平的哀求，故对此NMOS管应选用比较低的Vgs电压的NMOS管利用，确保S极输出电压。后续运用中吸取履历教训。
