电源管理芯片广泛运用于手机与通讯、消费类电子、工业掌握、医疗仪器、汽车电子等运用领域，同时随着物联网、新能源、人工智能、机器人等新兴运用领域的发展，电源管理芯片下贱市场持续发展。
本期的智能内参，我们推举方正证券的报告《电源管理芯片研究框架》， 从电源管理芯片的技能特点、家当链现状和增长逻辑等方面还原电源管理行业。
本期内参来源：方正证券
原标题：
《电源管理芯片研究框架》
作者： 陈杭
一、电源管理芯片，电子设备的心脏
电源管理芯片属于仿照芯片，是电子设备的电能供应心脏，卖力电子设备所需的电能变换、分配、检测等管控功能。
电源管理芯片是电子设备中的关键器件，其性能利害对电子产品的性能和可靠性有着直接影响，广泛运用于各种电子产品和设备中，是仿照芯片最大的细分市场之一。
电源管理芯片在半导体行业中的位置
电源管理芯片可划分为AC/DC（互换转直流）、 DC/DC（直流转直流）、驱动IC、保护芯片、 LDO、负载开关、 PMIC等。
常见的电源紧张分为车载与通讯系列、通用工业与消费系列，前者的利用的电压一样平常为48V、 36V、 24V等，后者利用的电源电压一样平常在24V以下。
不同运用领域规律不同，如PC中常用的是12V、 5V、 3.3V，仿照电路电源常用5V、 15V，数字电路常用3.3V、 2.5V等，现在的FPGA、 DSP还用2V以下的电压，诸如1.8V、 1.5V、 1.2V等。
根据电能转换过程中是否利用隔离器件（变压器），将电路拓扑构造分为隔离型和非隔离型。
隔离型电源利用变压器将输入电压与输出电压进行隔离，提高电路安全性。隔离器件能增加电路的安全性，大电压场景一样平常须要隔离器件。 如用市电供电，人打仗电源的输出端或地端可能会有触电危险。不才雨天打雷的时候， 没有隔离可能导致电路烧毁。
电路拓扑构造
隔离电源一样平常有两种形式，分为线性电源和开关电源。 线性电源先经由变压器降压再整流， 变压器体积难以做小；开关电源先整流， 再通过开关管来增加输入电压频率， 变压器体积小，电源体积可以做小。两种电源都须要多颗电源芯片来实现功能。
非隔离型电源输入输出端没有利用隔离器件（紧张是变压器）进行隔离。通过掌握开关管占空比(D， 0
电源的开关管紧张利用的是MOSFET， 功率MOSFET能输出较大的事情电流(几安到几十安培)。MOSFET有两种类型： N沟道和P沟道。
N沟道紧张 用于AC／DC电源、 DC／DC转换器、逆变器设备。 P沟道紧张用于负载开关、高边开关等。
根据互换输入转直流输出过程中，是否经由变压器进行隔离， AC/DC芯片分为隔离和非隔离两种形式：非隔离交直流转换器/掌握器；隔离的SR、 PSR、 SSR。
按是否集成MOSFET分为：转换器和掌握器， 前者集成，后者须要外置MOSFET搭配利用。 大功率场景，一样平常选择掌握器与外置MOSFET。 隔离型AC/DC芯片：次级同步整流器（SR）、原边反馈交直流转换器（PSR）、副边反馈交直流转换器（SSR）。
DC/DC芯片方面，主流的DC/DC芯片有Buck、Boost、 Buck-Boost，其他隔离型DC/DC拓扑构造有： Ćuk、Sepic、 Zeta。 DC/DC按是否集成MOSFET分为转换器和掌握器，前者有集成，后者须要外挂。
手机快充是近年来手机电源管理芯片的一大发展方向，传统快充方案有高电压小电流和高电流小电压， 高电压大略易行，对配件哀求低，但由于须要降压， 效率偏低，功率难以提升；高电流转化率高，但对配件哀求高，尤其是线材，电流太大线材要么本钱直线上升，要么无法承受，导致涌现瓶颈。 高电压高电流是快充技能演化的一定趋势，如何高效降压为电池充电成为关键。
这里须要的一个关键器件称为电荷泵，电荷泵也叫无电感式DC-DC转换器，利用电容作为储能元件。可以使输出电压减半或倍增，根据能量守恒，电压倍增会使电流减半，电压减半会使电流倍增。 转换效率可以达到95%以上。
降压电荷泵运用于华为40W快充方案运用
其余一种主要的电源芯片是线性稳压器紧张是低压差线性稳压器（LDO），是物联网电子产品中运用最为广泛的电源芯片， 其浸染是在输入电压或者负载电流发生变革的情形下仍旧可以稳定的输出电压。
LDO运用处景
现今的电源管理芯片一样平常集成了多种功能，称为多通道电源管理IC（PMIC）， 高通、联发科、海思等手机芯片厂家的PMIC一样平常与SoC主控绑定发卖，目前国产厂家PMIC产品较少。
电源厂家PMIC集成统计
电源芯片技能演化趋势
二、电源管理芯片家当
电源管理芯片家当链分为晶圆制造、芯片设计、分销代理和下贱运用，紧张的玩家如下图所示。
电源管理芯片家当链概况
2018年环球电源管理芯片市场规模约为251亿美元，受益于物联网及5G时期运用领域的不断拓展以及需求的不断增加，估量2026年将扩展至约550亿美元，个中DC-DC、 LDO、 PMIC等品类规模占比较高。
环球电源管理芯片市场规模（单位：亿美元）

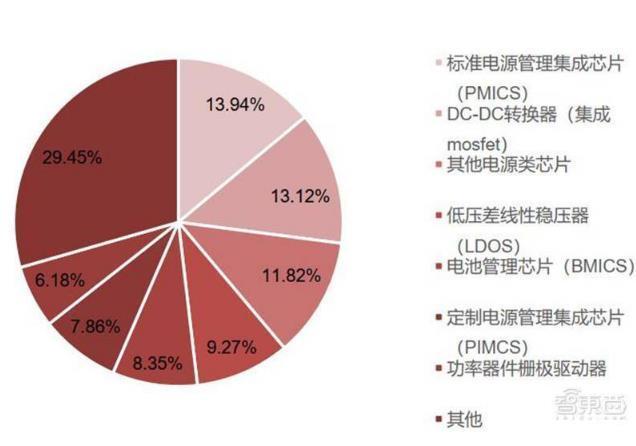

2021年电源管理芯片各品类规模预测
电源管理芯片国外厂商占比高，包括德州仪器、高通、 ADI等，头部厂商市占率超过70%。
海内厂商紧张包括圣邦股份、思瑞浦、杰华特、矽力杰、士兰微、南芯、钰泰等，市占率较小且客户基本为海内干系厂商。
虽然国外厂商品类完好、覆盖领域多，竞争力强；海内厂商品类较少，但细分领域具有较强竞争力。
2018年环球电源管理芯片市场占比
国内外部分厂商产品数量比拟
电源管理芯片下贱运用领域包括移动和消费电子、工业掌握、汽车、电信与基建等。2018年移动与消费电子领域占比超50%； 随着消费电子品类的不断增多以及新能源汽车的发展，运用于消费电子与汽车领域的电源管理芯片占比有望持续提升。
2018年环球电源管理芯片下贱运用情形
三、爆发期即将来临
由于运用领域规模增长和新兴运用处景拓展，估量未来电源管理芯片将迎来一波爆发式增长。以下我们将剖析七大细分领域中电源管理芯片的发展趋势。
电源管理芯片的增长驱动力
1、新能源汽车
新能源汽车中，电源管理芯片运用于内部芯片供电以及动力电池系统充放电。芯片相较于传统汽车显著增多，相应电源管理芯片需求也增多；
充电桩中利用大电压DC-DC与AC-DC产品。由于车用芯片哀求较高，且须要通过车规级认证， 目前拥有车规级电源管理芯片生产能力海内厂商较少。 汽车电源管理芯片紧张厂商：TDK(日本）、博世（德国） 等。
新能源汽车电源管理芯片需求简图
2、新基建
在智能电表中， 电源管理芯片紧张卖力调节电压电流以为内部芯片供电。国家推动电网智能化的趋势下，智能电表覆盖率不断提升，干系芯片用量也有所增加。 电表改换周期常日为8年， 2009年国家电网发布智能电网方案，大规模安装智能电表， 2018年起智能电表将迎来更换周期，参考过去的智能电表招标量变革情形，估量未来3-5年内智能电网招标总量超过3亿只。
国家电网智能电表招标量
通信基站方面，受益于5G的快速发展与遍及，通信基站有望为电源管理芯片市场带来新增量。 5G基站紧张包括宏基站以及小基站，宏基站覆盖半径大，小基站灵巧精确，易于支配。据前瞻家当研究院预测， 未来5年内我国将建成宏基站近400万座。
宏基站： JP Morgan估算每个宏基站电源管理芯片本钱约为50-100美元，取中值核算， 2022年宏基站电源管理芯片市场规模有望超5亿元； 小基站：据SCF预测， 2025年环球小基站需求量将增长到7000W个，依据日经新闻对华为小基站本钱拆解进行核算， 未来小基站电源管理芯片市场规模有望超1.5亿公民币。
中国新建5G宏基站数量及电源管理芯片市场规模
华为5G小基站部分本钱拆解
其余一个新基建领域是安防， 2019年中国安防行业市场规模超8000亿元，安防摄像头作为主要组件出货量持续增长， 估量2024年环球安防摄像头出货量约5亿颗，对应电源管理芯片需求约20亿颗。
据IDC预测， 家庭安全监控设备出货量未来五年复合增长率有望超40%，有望成为电源管理芯片的主要增长领域之一。
环球安防摄像头出货量
中国智能家居设备市场出货量
3、 消费电子
5G商用以来，中国5G设备出货量上升趋势明显， 2021年四月中国5G手机出货量2142万台，较去年同期增长近10倍。
5G手机兼容2、 3、 4G，射频前端芯片用量大增，带动电源芯片出货增长；手机多摄渗透率持续提升， LDO等电源芯片需求增加； 屏幕更大、 5G功耗更大，快充兴起，带动快充ACDC/DCDC/电荷泵芯片出货增长。
中国5G手机出货量月度统计
受益于疫情导致的线上办公与线长进修模式，条记本电脑、平板电脑等便携式终端设备出货量显著增长， 打破了起先几年低增长的出货量瓶颈。 2020年环球条记本电脑出货量2.01亿台，同比增长超20%， 疫情前后平板电脑出货量也增长明显。
后疫情时期受益于人们事情办法的改变以及设备更新换代需求，条记本电脑与平板电脑出货量有望延续回升趋势； 随着条记本电脑与平板电脑人机交互功能的增强以及对低功耗长待机需求的提升， 电源管理芯片在该领域的需求有望持续增长。
环球条记本电脑出货量
疫情前后中国平板电脑出货量比拟
其余一种很主要的消费电子是TWS耳机， 苹果airpods系列TWS耳机大部分电源管理芯片来自德州仪器，海内厂商切入机会较小；安卓TWS耳机品牌较多，有华为、小米、溜达者多家海内厂商，且市占率较高，干系芯片国产化机会相对较大。
钰泰、圣邦微、 矽力杰、韦尔等厂家的电源管理芯片均已在安卓TWS耳机中被广泛利用。 随着安卓TWS的出货量及市占比逐渐提升， 该领域将为电源管理芯片带来巨大的国产替代空间。
2019年环球TWS耳机竞争格局
安卓及苹果TWS耳机出货量比拟（单位：万副）
在音频传输设备中， 电源芯片紧张为内部芯片供电以及驱动音频功放， 运用领域包括TWS耳机以及蓝牙音箱设备等。TWS耳机市场规模快速增长， 2016-2019年市场规模从16.1亿美元增长至118.4亿美元， 2024年有望达到420.9亿美元。
TWS耳机长续航、智能化趋势，对电源管理芯片哀求也将提升，电源管理芯片在TWS耳机中本钱占比有望提升。
2016-2024年TWS耳机市场规模
蓝牙音箱利用的电源管理芯片包括LDO、 DC-DC等，紧张用于充电、为内部芯片供电及驱动音频功放等方面。据蓝牙技能同盟统计， 2020年环球蓝牙设备出货量4.0亿台，估量2025年出货量将超6亿台， 蓝牙设备紧张分为普通蓝牙音箱、智能音箱与蓝牙耳机等品类，普通蓝牙音箱主打音质，智能音箱主打人机交互体验。
据IDC数据， 2020年我国智能音箱出货量3676万台，整体出货量增速放缓， 目前该场景电源管理芯片市场中的紧张玩家包括MPS、 TI、杰华特、矽力杰等。
环球蓝牙设备出货量（单位：亿台）
中国智能音箱出货量（单位：万台）
电源管理芯片在消费电子中最大的一个增长点来源于快充技能，多摄像头、高刷屏幕、 5G射频耗电大增，电池容量难有革命性打破， 快充成为办理续航焦虑首选方案。5W充电器次级更多利用肖特基二极管整流，快充更多利用次级同步整流， 快充多利用一颗AC/DC芯片。
充电器中体积占比最大的器件为变压器， 欲将充电器做小的关键在于把变压器做小， 将变压器做小的关键在于提高开关管的开关频率，频率越高，所需的变压器体积越小。 传统Si材料的开关管的频率已达上限，再快会导致发热损耗严重。 第三代半导体材料GaN可以达到更高的开关频率，进一步缩小充电器的体积。
各大终端品牌纷纭推出氮化镓充电器配件（After Market），氮化镓快充本钱高于普通快充，只有少量高端品牌会随机附赠充电头（in-box），为第三方国产充电头开释空间。
快充头紧张终端运用为手机、平板、条记本。估量2023年手机、平板、条记本总销量为17.43亿台， 2020年至2023年复合增长率为3.31%。
随着各大手机品牌商取消附赠充电头，手机、平板、条记本等多设备统一Type-C接口， 估量到2023年，手机、平板、条记本与充电器的出货比例逐步降落为1:0.8， 快充充电头销量为13.94亿个。
氮化镓快充功率掌握器比普通快充的本钱高，随着人们对充电器小体积的追求，估量未来氮化镓快充会进一步渗透，按照2023年普通快充：氮化镓快充市场份额为1:1估算， 估量充电头AC/DC芯片市场规模为8.36亿美金。
环球手机、平板、条记本出货量（单位：亿台）
65W普通快充与氮化镓快充本钱
根据GSMA数据， 2018年环球物联网设备数量为91亿个， 2010-2018年复合增长率为20.9%，估量2025年环球物联网设备将高达252亿个。 物联网设备运用蓝牙芯片、 WIFI芯片、MCU、传感器等以实现联网交互功能。 随着物联网设备中各种芯片的增加以及对低功耗的需求，该领域电源管理芯片需求有望持续增长。
环球物联网设备连接数量及预测情形
中国智能家居市场规模
4、 物联网
消费升级大趋势下，扫地机器人等智能家居产品出货量持续上升，市场规模不断扩展，零售额从2014年22亿元增长至2019年80元，估量2024年有望增长至129亿元 。 目前扫地机器人已经进入贬价阶段，消费者消费意愿有望进一步提升，出货量有望持续增长；
扫地机器人中紧张运用PMIC芯片进行电源管理，市场空间有望持续增长。
中国扫地机器人市场规模
扫地机器人电源管理芯片供应商统计
扫地机器人中有主控芯片、 WIFI、音频芯片等多种元器件以及传感器，未来随着智能化需求的不断提升，扫地机器人中将运用更多的传感器及芯片，对电源管理芯片的需求将越来越大。
扫地机器人部分芯片国产化率较高，但电源管理芯片国产替代率不高，未来随着海内厂商产品竞争力增强，该领域有望开释可不雅观国产替代空间。
扫地机器人芯片统计
5、 白色家电
在消费电子、家电、移动终端等领域，中国品牌认可度逐渐提升， 出身了一批天下级的家电和消费电子公司。
电源管理芯片技能门槛不高，且市场增量可不雅观， 海内芯片厂商陆续切入， 国产替代潜力巨大。
目前海内多家电源管理芯片厂商已切入海内干系品牌厂商供应链，且逐渐显现替代趋势， 未来国产替代程度有望进一步加深。
一台家电中常日内置 1-8颗电源管理芯片。 多数家电利用多颗不同类型的电源管理芯片，包括AC/DC、 DC/DC、栅驱动芯片等。 2019年家电电源管理市场规模为21.7亿元。
2019年家电电源管理市场规模估算
6、 LED驱动电源芯片
LED紧张分为： LED显示屏、景不雅观LED照明、室内LED照明； 不同运用处景的LED驱动芯片有不同的哀求。
不同场景下LED驱动芯片哀求
据TMR数据统计， 2018年LED驱动IC市场规模为38亿美元，个中亚洲地区市场份额最高，占比为30%。随着环球LED照明制造家当连续向中国转移，未来中国LED驱动电源IC产值占比有望再进一步提升。
环球对LED照明办理方案的需求正快速增长，并且随着智能LED办理方案的涌现，估量LED的采取率将进一步提高。 据TMR预测， 2018至2027年LED驱动IC市场规模复合增长率为8%， 2027年达68.42亿美金。
2018年LED驱动IC地区市场份额（单位：亿美元）
LED驱动市场规模（单位：亿美元）
7、 马达驱动IC：市场规模
据FMI数据统计， 2018年马达驱动IC市场中北美地区市场份额最高，占比为29.7%，随后为欧洲占比28.3%，亚太地区占比21.6%等。 据Fact.MR预测， 2020年马达驱动IC市场规模达到22.5亿美元， 2020至2030年马达驱动IC市场规模复合增长率为6.2%， 2030年马达驱动IC总市场规模估量将达41.1亿美元。
2018年马达驱动IC各地区市场份额
马达驱动IC市场规模（单位：亿美元）
智东西认为，随着5G通信、新能源汽车、物联网等下贱市场的发展，电子设备数量及种类持续增长，对付这些设备的电能运用效能的管理将愈加主要，从而带动电源管理芯片需求的增长。其余，电源管理芯片的运用范围将更加广泛，功能更加风雅繁芜，环球电源管理芯片市场将拥有广阔的市场空间。
