2018年创新科技研发出了SXFI声晰飞全息音响技能，它可以根据每个人的听觉特色营造出量身定制、 独特的音效。今年六月份，创新科技发布了三款搭载声晰飞技能的耳机产品，只须要拍摄耳朵和面部的照片上传，用户就能够得到定制的全息音频方案，在耳机内把音乐变成耳朵从外置音箱听到的音乐一样自然。
本日我爱音频网拆解的是SXFI TRIO三驱者的Type-C接口有线耳机，取名三驱者是由于其耳机搭载了三个驱动单元；耳机支持线控，可以一键开启声晰飞音效，并且支持通话功能，是一款硬件配置较高的有线耳机。下面就通过详细拆解看一下这款实力出众的有线耳机内部构造如何吧~
此前，我爱音频网曾经拆解过创新科技SXFI GAMER游戏者头戴式有线耳机、创新科技SXFI AIR翱翔者 头戴式蓝牙耳机、创新OUTLIER AIR真无线蓝牙耳机。
一、创新科技SXFI TRIO三驱者 开箱
包装盒顶部是创新声晰飞技能的宣扬横幅，宣扬语“as good as the real thing”；中间霸占较大空间的是耳机的渲染图；产品型号SXFI TRIO，中文名“三驱者”，下面小字也给出了这么取名的阐明，三个驱动单元、声晰飞音效、入耳式耳机。包装盒右下角标签是耳机采取了Type-C接口、支持SXFI声晰飞音效。
包装盒背面信息量比较大，通过四部分先容了声晰飞技能、耳机的特色功能、耳机的规格参数和配件的图例，下面的拆解都会讲解到。
包装盒侧面信息紧张也是先容声晰飞技能，该技能在2019年CES国际消费类电子产品展览会上得到了15个奖项。
包装盒内物品，耳机和多副耳塞固定在纸壳上，下面是一个硅胶收纳盒和其他配件。
Type-C to USB-A转接头，让耳机可以连接电脑等设备利用；另一个夹子是佩戴时固定耳机线的。
转接头上的Type-C接口母座。
耳机的硅胶收纳盒，手感较好，一挤就开、松开自动闭合。
下面看一下耳机的真容。
创新SXFI TRIO三驱者Type-C接口有线耳机。
从Type-C接口到线控部分，线材外层为编织材质。
耳机线上有产品型号的标签。
Type-C接口的壳体上印有“SXFI”。
耳机的线控正面，顶部印有SXFI声晰飞技能的完全Logo，下面依次是声晰飞技能开关的指示灯和按钮，音量调节键和多功能按键。
线控背面，声晰飞称之为“SXFI WIRE”放大器，内有音频解码电路。
声晰飞音效指示灯特写。
线控到耳机部分，线材外是橡胶材质，上面有防滑纹理。
耳机支持麦克风通话功能。
耳机腔体支持磁吸，便于收纳。
耳机外壳上有CD纹理。
耳机腔体由金属和塑料两种材质组成，图为音腔的泄压孔。
入耳构造处也有一泄压孔。
出音孔处采取金属防尘网。
二、创新科技SXFI TRIO三驱者 拆解
切开Type-C接口的塑料外壳，内部还有一层金属罩。
沿焊点拆开金属罩，小板上有厚厚的封胶保护导线焊点。
接口背面的接地线。

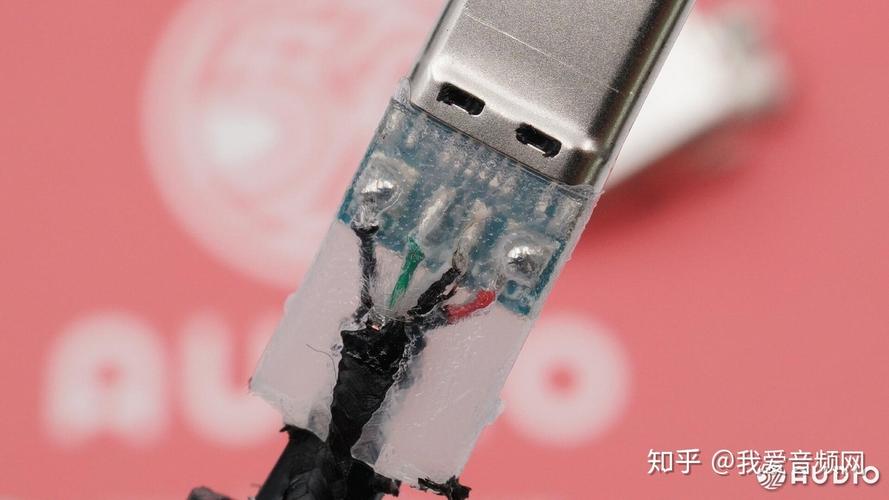

正面有四股导线，正宗的USB数字耳机。
撬开线控部分的金属外壳，卡扣式连接。
内部主板通过螺丝固定，芯片上有一片导热垫，贴合到金属外壳上散热。
卸下螺丝取出线控壳体。
线控壳体内侧特写，中间四个较大的橡胶柱是掌握按键的，四个金属片用来固定主板，同时金属片还起到屏蔽浸染。
撕下主控芯片上的导热垫。
主板一着重要是按键和指示灯电路。
主板另一侧是音频解码电路。
多色LED指示灯特写。
微动按键特写。
TI德州仪器 TLV74333P 3.3V 300mA稳压管，采取X2SON封装，为主控仿照部分供应低噪声的供电，提高输出质量。
TI德州仪器 TLV74333P 详细资料。
TI德州仪器 SN74LV1T125 三态输出的单电源单缓冲器 CMOS门逻辑电平转换器，用于不同事情电压下的旗子暗记转换。
TI德州仪器 SN74LV1T125 详细资料。
TI德州仪器 TLV62569 同步降压转换器为主控供应供电，共有两颗，为内核和IO部分供应不同的电压，TLV62569采取节省空间的SOT563封装。
TI德州仪器 TLV62569 详细资料。下面CSP封装芯片是TI德州仪器 TPD1S5141 输入过压保护IC，保护电压6V，最高耐压30V，并且内置ESD保护管，用于耳机内部元件过压保护。
TI德州仪器 TPD1S5141 详细资料。
AVX 220μF 4V 钽电容，用于OTL输出隔直，两颗分别用于旁边声道。
SXFI声晰飞 SUDSP400芯片，BGA封装。
拆开通话麦克风部分的壳体。
麦克风上有一个硅胶罩，提升密闭性和拾音能力。
MEMS硅麦上有二维码标签。
拆开耳机的音腔，金属壳体的加工工艺非常好。
动圈单元上有分频器，动铁单元通过串联的电阻电容分频。
取出动圈单元，动铁单元在音腔最内侧，通过漆包线连接。
动圈单元最外侧有防尘网，内侧还有开孔铁片保护振膜。
动圈单元尺寸10mm。
音腔内双动铁单元的位置、泄压孔和L/R旁边标识。
双动铁单元焊点特写，两个单元并联。
取出双动铁单元，由一个平衡电枢高音单元和一个平衡电枢中音驱动单元组成。
双动铁单元共用一个出音孔。
双动铁单元展示。
双动铁单元长约5mm。
双动铁单元宽约3mm。
双动铁单元厚约4mm，动铁单元上没有任何信息。
拆解百口福。
我爱音频网总结
SXFI TRIO三驱者Type-C接口有线耳机，外不雅观比较简洁，黑金配色比较耐看。耳机壳体为金属材质，加工工艺好；线材外侧采取编织材质和橡胶材质结合，用料踏实、做工出色，很有质感。
内部电路方面，SXFI TRIO三驱者采取当前主流的Type-C接口，可以用在手机、Switch等移动设备上；主控芯片声晰飞SUDSP400采取数字输入，内置解码和驱动。创新采取TI德州仪器的芯片是老传统了，这款SXFI TRIO三驱者采取了TPD1S5141输入过压保护IC，防止误操作破坏耳机内部电路；还采取TLV62569同步降压转换器、TLV74333P LDO为主控IC供电，为主控仿照部分供应低噪声的供电，提高输出质量。
SXFI TRIO三驱者耳机采取稠浊三驱动单元，为10mm动圈单元+双动铁单元的设计，配有分频器，分开处理低频、中频和高频，供应丰富且平衡的声音效果。可以说，SXFI TRIO三驱者是一款硬件配置十分出色的Type-C接口有线耳机。
