制器运用领域紧张是实时掌握（如工业电机驱动器、光伏逆变器、数字电源、电动汽车、电
机掌握、旗子暗记处理）场景，因此它的特点是实时相应快速、驱动外设功能强大。C2000 系列
产品线分为两个系列：Delfino 高端性能微掌握器和 Piccolo 入门级性能微掌握器系列。这儿
谈的便是高性能系列 TMS320F28335。 TMS320F28335、TMS320F28334、TMS320F28333、TMS320F28332 、 TMS320F28235 、 TMS320F28234 和 TMS320F28232 器 件 均 属 于TMS320C28x/Delfino DSC/MCU 系列器件。
TI DSP
紧张特性大略的先容下：
（1）主频高达 150MHz，内核电压 1.9V/1.8V，3.3VIO，这个在DSP 最小系统电源设计中要根据特性供应电源；
（2）片上存储 256K × 16 闪存、34K × 16SARAM，能够知足绝大数的运用程序需求。（3）高达 18 PWM 的输出 ，多达 6 个 HRPWM输出，MEP 分辨率高达 150ps ，多达 6 个事宜捕获输入，多达 2 个正交编码器接口， 多达 8 个 32 位计时器，这对付实时运用的电机、MOSFET、IGBT 掌握非常的友好；
（4）12位 ADC、16 通道（2 × 8 通道输入多路复用器），80ns 转换速率能够对旗子暗记进行实时采样；
（5） IEEE 754 单精度浮点单元 (FPU) （仅限 F2833x 系列），而 TMS320F28235、
TMS320F28234 和 TMS320F28232 是没有的。有了这个进行浮点运算不须要数据格式转换，一个指令周期完成，利用过 FFT 运算在定点 DSP 中的人都知道，一样平常的须要 Q15 等格式的快速运算转化实现，比较麻烦的。剩下的 UARST、SPI、I2C、CAN 总线接口都是有的，并且能够通过总线的办法扩展 FLASH、DSARAM 实现大容量的数据和代码存储。这要重点解释的是这么强大的 DSP 能够知够数据采集、运算、数据传输功能，要实现快速的传输是没有以太网掌握器的，须要外扩 MAC 和 PHY 实现以太网通信。
F2833x, F2823x 176-Pin PGF/PTP LQFP，还有 F2833x, F2823x 179-Ball ZHH MicroStar BGA。
176引脚封装
TMS320F28335 的功能框图
最小系统的设计
（1） 最小系统须要的功能：
1） 电源
2） 时钟、复位
3） 启动模式
4） 程序调试接口
上述列出的一个 DSP 事情最基本、必须实现的功能，有了上述 4 个功能就能够运行程序工
作了。
（2） 事理图

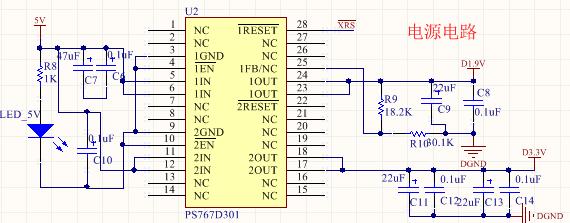

1） 电源
这儿利用了 TI 自家的电源管理芯片，能够实现好电压稳定性，一颗芯片能够实
现 1.9V 内核供电和 3.3VIO 功能。这颗芯片的价格大概 10 元，如果利用其他的
LDO 也是可以的，一样平常的 DC/DC 就不要直策应用输出 3.3V 了，由于文波大不
稳定，内核一定要利用 LDO，稳定性哀求很高（牢记）。
利用插槽接入外部输入的 5V 电源。
D3.3V 和 A3.3V 一个是数字电源。一个是为仿照接供词给的电源，通过一个电感实
现隔离，一样平常也可以利用磁珠。
对付数字地和仿照地的处理利用的通过 0 欧姆电阻隔离，在一点实现接地。
2） 时钟、复位
利用 IMP811Sf 复位芯片实现可靠的复位旗子暗记产生。
外接一颗 30M 的无源晶振供应芯片事情的时钟旗子暗记。
3） 启动模式
利用一个拨码开关实现启动模式的选择，TMS320F2823x 和 TMS320F2833x 设备引
导模式有 16 种可以供选择。
4） 程序调试接口
末了供应一副总体的事理图，该图工程利用基本功能没有任何问题。须要电子版的留言发！
