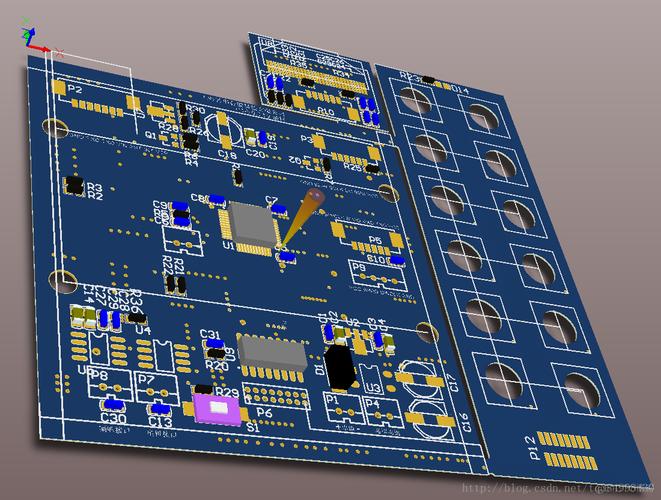

首先，在封装库的编辑界面下，我们点击菜单栏目的Place->3D Body，见图（1）。
图（1）3D模型打开步骤
打开后就会涌现信息编辑界面，见图（2）。我们可以看到AD的3D功能一共供应了4种类型，类型1常规型，类型2时圆柱体模型，类型3是外部模型，类型4是球体模型。我们根据器件实际形状来选择类型。
（图片来自网络侵删）
图（2）3D模型类型选择
比如我们要画0805电阻的封装，我们可以进行如下设置，选择类型1常规形，颜色选择灰色（根据个人喜好设置），然后高度选择0.5mm，设置完成后，点击OK进入绘制页面，根据0805封装的尺寸来绘制即可。配置见图（3）。
图（3）配置图
绘制完成后，2D图如下：
2D图
我们按下键盘上的数字3，即可查看绘制的3D模型了，如图（4）。
图（4）0805电阻3D图像
0805的3D绘制起来比较大略，利用AD绘制的3D模型也不是特殊都雅，比如LQFP48封装利用其他软件的绘制的3D模型特殊俊秀，如图(5)：
图(5)LQFP48 3D模型
以是作者推举一些常用的器件，我们利用现成的3D封装库即可，对付一些不常见的器件，我们可以利用AD自己来构建3D模型。这篇文章作者就讲到这里了，下一篇文章作者将为你讲解如何里用AD画圆环3D模型，如下图(6)，如喜好作者的文章，请点击作者头像即可阅读更多文章。
图(6)圆环3D模型
